Sideklemme H30 sort anodiseret – endeklemme PV L50

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 0.02 kg

Pris/ stk.: 2,60 kr 2.60

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (2,08 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder:

Stk.
Pakke: 250 stk.
Pakke: 5000 stk.
Pakke: 10000 stk.

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-03-02

anbefal til en ven

Beskrivelse

Sideklemme H30 sort anodiseret – endeklemme PV L50

Sideklemme (endeklemme) H30 til fastgørelse af den yderste kant af solcellepaneler med en rammetykkelse på 30 mm. Fremstillet af aluminium 6060 med sort anodisering, som øger korrosionsbestandigheden og giver installationen et æstetisk udseende.

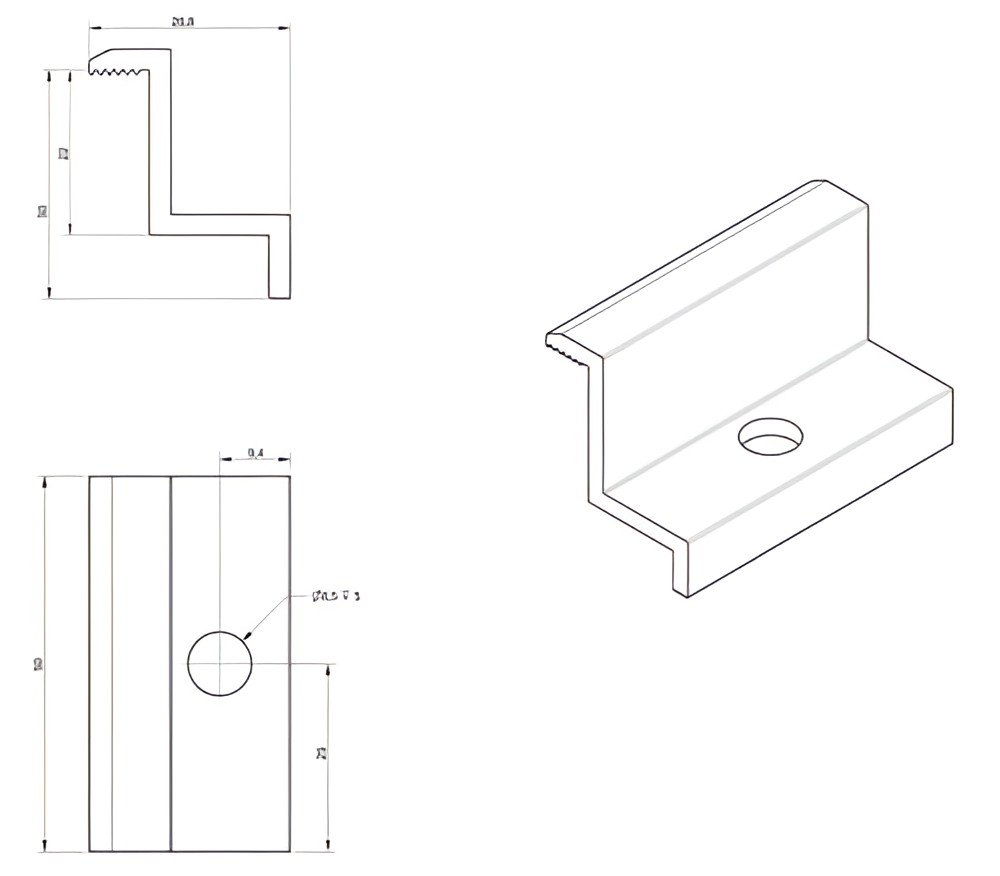

Teknisk tegning af sideklemme H30 – dimensionerede visninger og isometrisk visning

Anvendelse og montering

Sideklemmen fungerer som et afsluttende element ved enderne af rækker af solcellemoduler — både på flade tage og skråtage. Til fastgørelse af paneler til hinanden bør der anvendes mellemklemmer. Sættet indeholder kun aluminiumsklemmen — skrue og møtrik skal vælges separat.

Kompatibilitet med monteringsprofiler

Aluminiumsprofiler til sekskantskrue

Aluminiumsprofiler til T-skrue

Trapezprofiler til tage med trapezplader

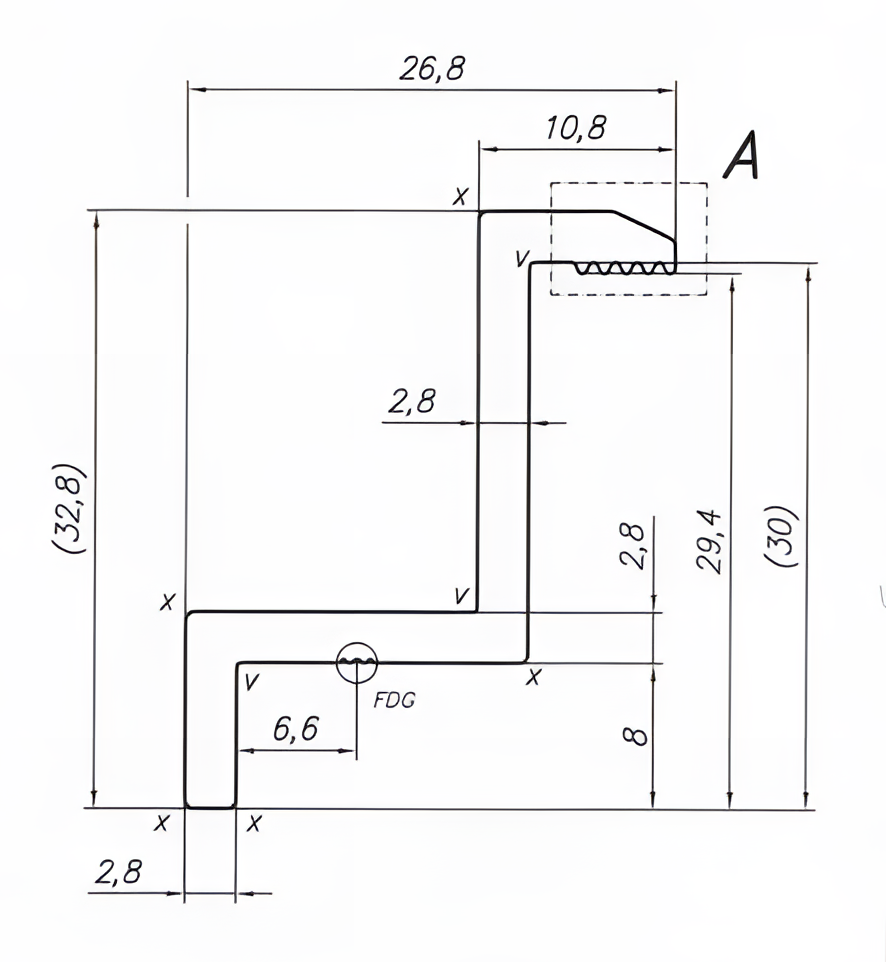

Dimensioneret tegning af sideklemmeprofil H30 – tværsnit med detaljerede mål

Dimensioner og tekniske parametre

Bredde: 26,8 mm

Total højde: 32,8 mm

Arbejdshøjde (H): 30 mm

Længde: 50 mm

Monteringshul: Ø8,5 mm (til M8-skrue)

Vægtykkelse: 2,8 mm

Materiale: aluminium 6060

Finish: sort anodisering

Farve: sort

Valg af unbrakoskrue DIN 912

Profiltype	Skruestørrelse
T-profil	M8x20
Sekskantprofil	M8x20
Trapezbro (til not)	M8x20
Trapezbro (til sekskantskrue)	M8x20

Det anbefalede tilspændingsmoment skal vælges i overensstemmelse med solcellepanelproducentens retningslinjer.

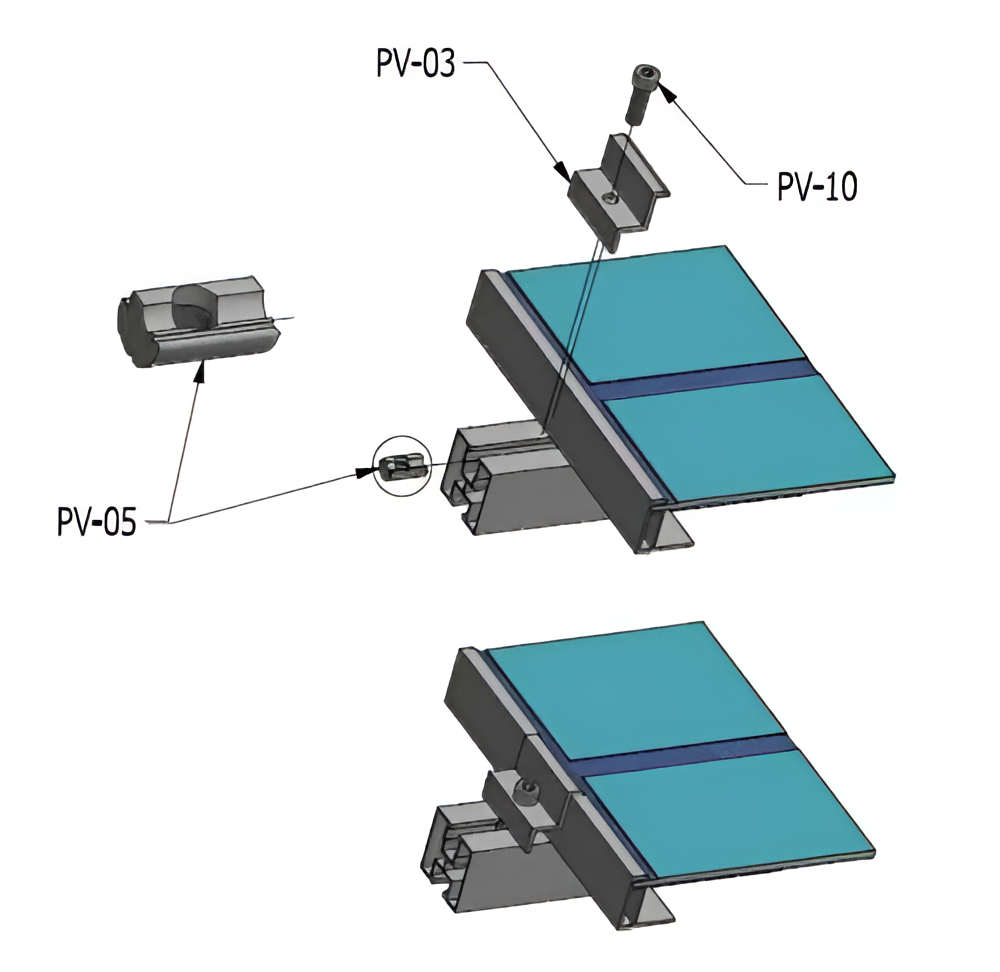

Monteringsdiagram for sideklemme med glidende not og skrue på aluminiumsprofil

Monteringsdiagrammet viser, hvordan sideklemmen placeres på aluminiumsprofilen ved brug af en glidende not og en unbrakoskrue. Klemmen fastholder kanten af solcellemodulet og sikrer en stabil og sikker fastgørelse.

Monteringsvejledning til glidende noter og skruer på aluminiumsprofilen i et solcellesystem

Tekniske data

Klemtype	Endeklemme
Paneltykkelse [mm]	30
Farve	Sort
Jordstift	Nej
Medfølgende tilbehør	Uden tilbehør
