PV-200-LGY-16
Jordforbindelseskabel LGY 16mm² gul-grøn
32,72 kr
Netto pris: 26,18 kr
PV-20
Jordforbindelsesskive – PV-kontaktplade i rustfrit stål 40×40 mm
0,48 kr
Netto pris: 0,38 kr
PV-24-01
Nedramningsværktøj med SDS MAX-hoved (varmforzinket) 18x220mm
217,83 kr
Netto pris: 174,26 kr
PV-20-04

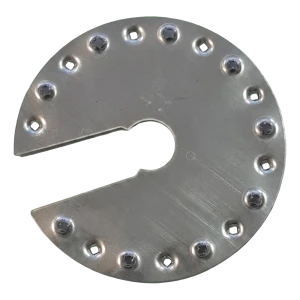

PV jordingsskive rund med udskæring Ø44 mm – rustfrit stål A2
0,64 kr
Netto pris: 0,51 kr
PV-20-03
PV jordskive rund massiv Ø35 mm – rustfrit stål A2
0,70 kr
Netto pris: 0,56 kr
PV-20-02
Ω-type jordingsplade i rustfrit stål A2 til fotovoltaiske moduler
0,64 kr
Netto pris: 0,51 kr
001-774
Sektioneret jordspyd med Morse-konisk kobling Ø16 x 1500 mm E – varmforzinket stål
45,38 kr
Netto pris: 36,30 kr
Jordelektroder, jordforbindelsesskiver og jordspyd til PV-jordforbindelse
Jordelektroder omfatter de dele, der skal bruges til jordforbindelse og potentialudligning. Kategorien indeholder kontaktskiver og kontaktplader i rustfrit stål til PV-modulrammer, et sektioneret jordspyd, et nedramningsværktøj med SDS MAX-hoved samt et gul-grønt jordforbindelseskabel. Den henvender sig til installatører af solcelleanlæg og lynbeskyttelsesanlæg.
Det finder du i denne kategori
- PV-jordingsskiver og -plader: rustfrit stål A2 (1.4301, kvalitet 304), 40×40 mm, Ω-type 40×42×6 mm samt runde udgaver på Ø35 mm og Ø44 mm.
- Sektioneret jordspyd: varmforzinket stål, Ø16 mm, segmentlængde 1500 mm, Morse-konisk kobling, 2,4 kg.
- Nedramningsværktøj: SDS MAX-skaft, varmforzinket stål, 18x220 mm, til brug med borehammere.
- Jordforbindelseskabel: LgY 16 mm², gul-grøn, PVC-isolering, 450/750 V, fleksibel kobberleder i klasse 5.
Sådan vælger du
- Anvendelse: Skiver og plader forbinder PV-modulrammer med montagekonstruktionen. Jordspydet egner sig til lodret jordforbindelse i lynbeskyttelsesanlæg.
- Materiale: PV-kontaktdelene er i rustfrit stål A2 (1.4301, kvalitet 304). Jordspyd og nedramningsværktøj er i varmforzinket stål.
- Størrelse og hul: Vælg skive eller plade efter din fastgørelse. Monterings- eller centerhuller varierer fra 8 mm til Ø9 mm afhængigt af modellen.
- Værktøjskompatibilitet: Nedramningsværktøjet har SDS MAX-skaft, så kontrollér, at din borehammer kan bruge det.
- Leder: LgY-kablet har et tværsnit på 16 mm² og kan bruges fra -40 °C til +70 °C.
Typiske anvendelser
Skiverne og pladerne monteres under en skrue. Deres tænder eller pigge gennemtrænger det isolerende anodiserede lag på PV-modulrammer og når ind til aluminiummet nedenunder. Det giver en sammenhængende elektrisk forbindelse til montageskinner og konstruktion. Det sektionerede jordspyd bruges til lodret jordforbindelse af bygninger og industrianlæg. Kablet anvendes i eltavler og elektriske installationer.
Ofte stillede spørgsmål
Hvorfor har PV-jordingsskiver tænder eller pigge?
Det anodiserede lag på modulrammer er en isolator. De skarpe tænder eller pigge gennemtrænger laget, når skruen strammes. De når ind til aluminiummet nedenunder og skaber den elektriske forbindelse.
Hvad bruges til at ramme jordspyd ned i jorden?
Nedramningsværktøjet på 18x220 mm har SDS MAX-skaft. Det er beregnet til borehammere og til nedramning af jordspyd under forskellige jordbundsforhold.
Hvad er driftstemperaturen for LgY-kablet på 16 mm²?
Kablet har PVC-isolering og en fleksibel kobberleder i klasse 5. Driftstemperaturområdet er fra -40 °C til +70 °C.
Er du i tvivl om, hvilke jordforbindelsesdele der passer til din installation? Kontakt vores tekniske support, så hjælper vi dig med at vælge.
