PV jordingsskive rund med udskæring Ø44 mm – rustfrit stål A2

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 0.002 kg

Pris/ stk.: 0,86 kr 0.86

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (0,68 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder:

Stk.
Pakke: 500 stk.
Pakke: 15000 stk.
Pakke: 30000 stk.

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-20-04

anbefal til en ven

Beskrivelse

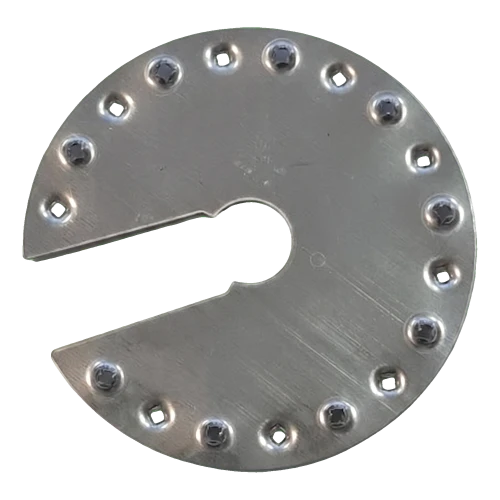

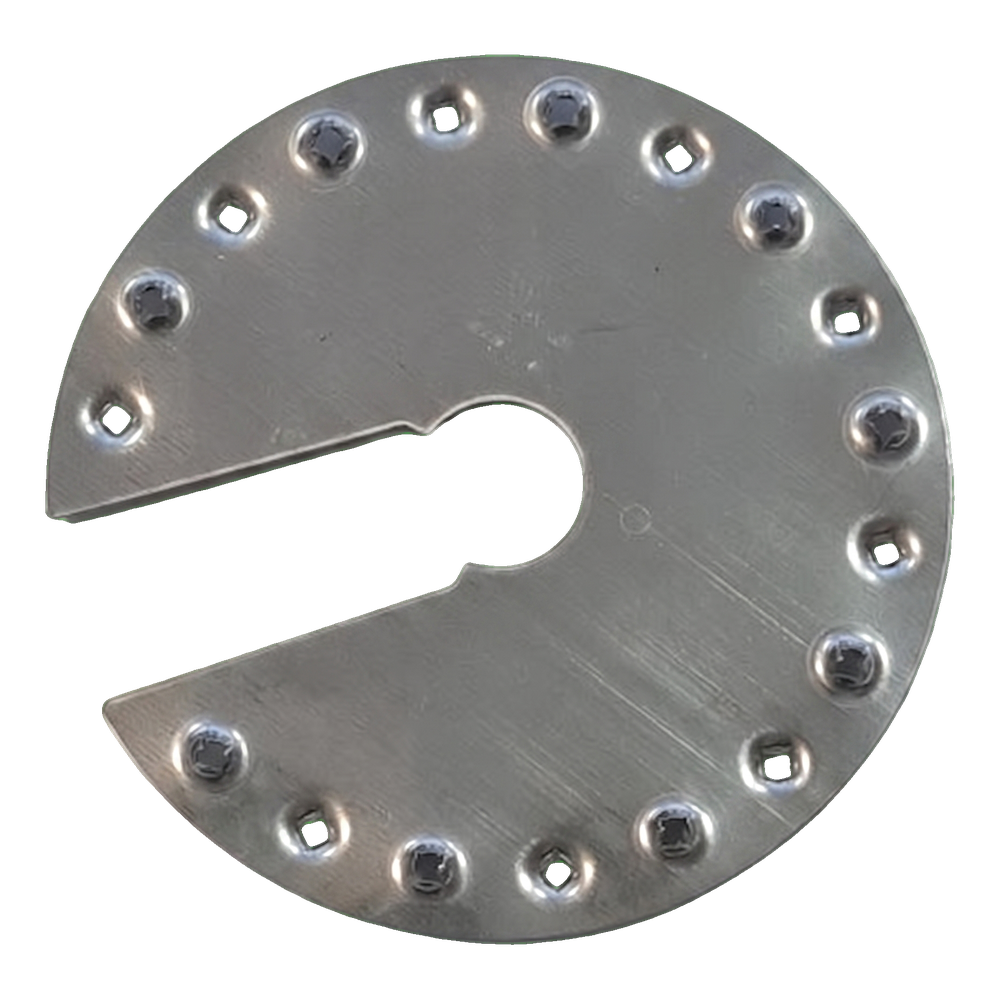

PV jordingsskive rund med udskæring Ø44 mm – rustfrit stål A2

Rund jordingsskive med udskæring Ø44 mm i rustfrit stål A2

Jordingsskive variant IV er et rundt monteringselement med en karakteristisk udskæring, designet til udligning af potentialer i solcelleanlæg. Den sikrer galvanisk kontinuitet i forbindelserne mellem PV-modulrammer og monteringskonstruktionen, og opfylder kravene til lynbeskyttelse og jording af systemet. Skiven er udstyret med skarpe tapper placeret rundt om omkredsen, som under tilspænding af skruen gennembryder det tynde anodiserede aluminiumslag, der dækker rammerne på fotovoltaiske moduler. Det anodiserede lag fungerer som isolator — først når tapperne trænger igennem det, når de rent aluminium og danner en solid, holdbar elektrisk forbindelse. Udførelsen i rustfrit stål A2 (1.4301, kvalitet 304) garanterer exceptionel korrosionsbestandighed under alle vejrforhold, hvilket sikrer uafbrudt drift gennem hele anlæggets levetid.

Vigtigste fordele for installatøren

Tapper der gennembryder det anodiserede lag — sikker elektrisk forbindelse uden yderligere overfladeforberedelse

Austenitisk ikke-magnetisk stål — fleksibelt og modstandsdygtigt over for belastninger, designet til brug under alle miljøforhold

Udskæringen gør det muligt hurtigt at skubbe skiven på skruen uden at afmontere den — fremskynder monteringen

Kompakt og let konstruktion — uden indflydelse på belastningen af profiler og rammer

Høj korrosionsbestandighed takket være tilsætning af nikkel i legeringen — holdbarhed gennem hele PV-anlæggets levetid

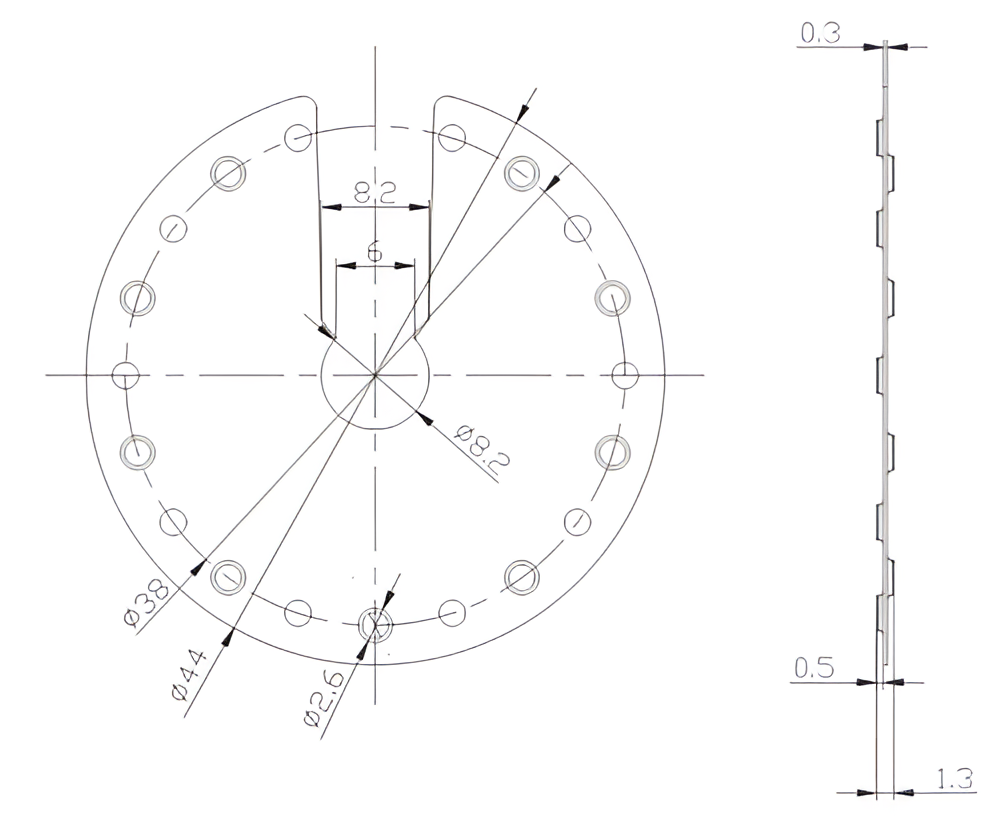

Måltegning af jordingsskive Ø44 mm med sideprofil

Den tekniske tegning viser en oversigt ovenfra samt et sideprofilsnit af skiven. Man kan se tapperne placeret langs omkredsen, centerhullet med en nøglehulslignende udskæring samt sideprofilet, der viser tappernes højde i forhold til baseplanen.

Video der præsenterer jordingsskiven til solcelleanlæg

Tekniske parametre

Elementtype	jordingsskive variant IV — rund med udskæring
Diameter / mål	Ø44 mm
Tykkelse	0,3 mm (basis) / 1,3 mm (total med tapper)
Vægt	0,002 kg (2 g)

Mål

Udvendig diameter	Ø44 mm
Diameter for tapafstand	Ø38 mm
Centerhul	Ø8,2 mm
Udskæringens bredde	8,2 mm (bredere) / 6 mm (smallere)
Tappernes diameter	Ø2,6 mm
Tappens højde	0,5 mm

Materiale

Materiale	rustfrit stål A2 — 1.4301 (kvalitet 304)
Korrosionsbestandighed	høj — austenitisk rustfrit stål med tilsætning af nikkel

Montering og anvendelse

Monteringsmetode	på M8-skrue — udskæringen gør det muligt at skubbe den på uden at afmontere skruen
Kompatible profiler / konstruktioner	PV-modulrammer af anodiseret aluminium, solcellemonteringskonstruktioner

Sikkerhed
