Jordforbindelsesskive – PV-kontaktplade i rustfrit stål 40×40 mm

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 0.004 kg

Pris/ stk.: 0,48 kr 0.48

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (0,38 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder:

Stk.
Pakke: 500 stk.
Pakke: 15000 stk.
Pakke: 30000 stk.

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-20

anbefal til en ven

Beskrivelse

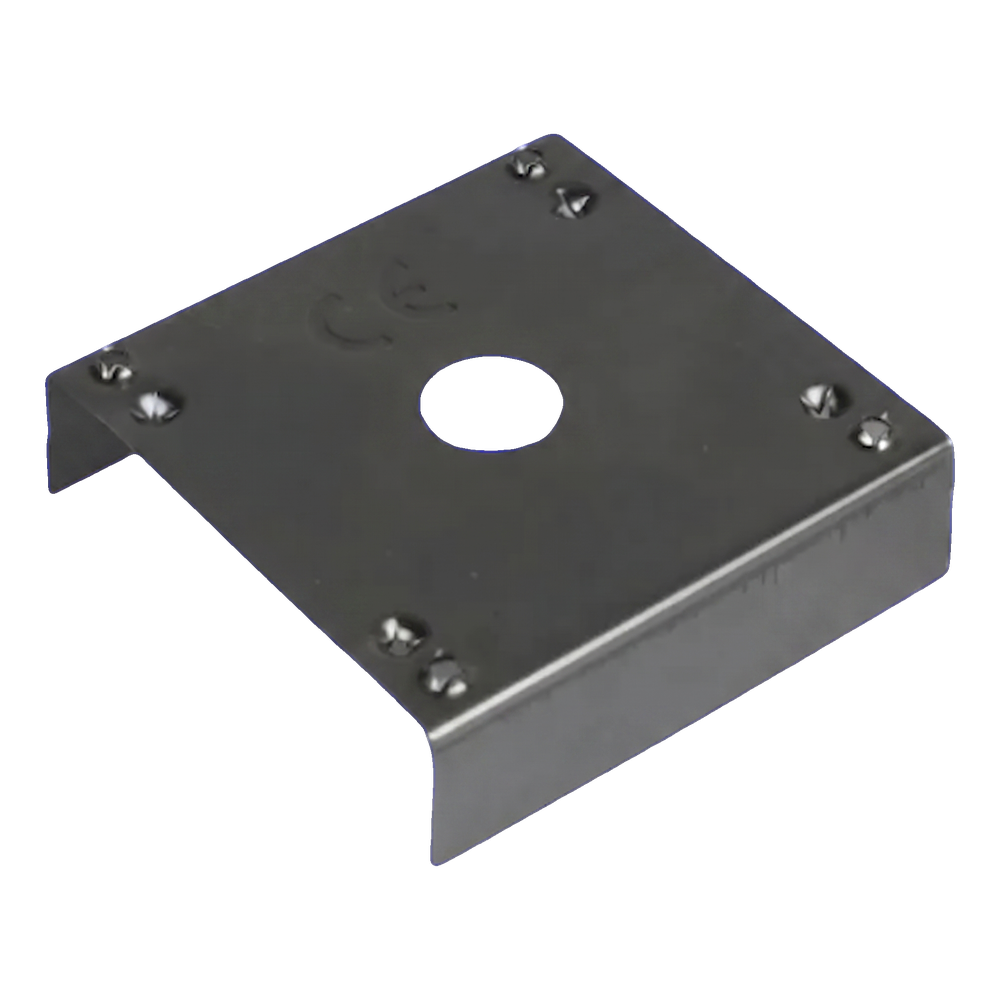

Jordforbindelsesskive – PV-kontaktplade i rustfrit stål 40×40 mm

Jordforbindelsesskive – kontaktplade 40×40 mm i rustfrit stål

Jordforbindelsesskive – kontaktplade er et uundværligt element til potentialudligning i solcelleanlæg. Den sikrer galvanisk kontinuitet mellem PV-modulernes rammer og monteringskonstruktionen, hvilket muliggør effektiv udligning af elektriske potentialer. Otte skarpe koniske tapper, der er symmetrisk placeret på pladens overflade, gennemtrænger det tynde anodiserede aluminiumslag, der dækker panelernes rammer — et lag, som fungerer som isolator og ikke leder elektriske ladninger. Derved når skiven direkte ned til det metalliske aluminiumslag og skaber en solid og holdbar elektrisk forbindelse. Pladen er fremstillet af rustfrit stål 1.4301 (austenitisk kvalitet A2/304), hvilket sikrer usædvanlig korrosionsbestandighed og mangeårig, uafbrudt drift under alle vejrforhold. Den åbne U-formede facon med to bøjede vinger gør det nemt at positionere den på monteringsprofilen og stabiliserer elementet, inden skruen strammes.

Hvorfor bruge kontaktplader

Gennemtrænger panelrammernes anodiserede isoleringslag og sikrer pålidelig elektrisk kontakt

Rustfrit stål A2 (1.4301/304) — austenitisk, ikke-magnetisk, korrosionsbestandigt under alle miljøforhold, også i marint og industrielt miljø

Kompakte mål 40×40 mm — kompatibel med almindelige PV-monteringsprofiler

U-formen stabiliserer skiven på profilen — hurtig og sikker montering uden ekstra positionering

Minimal vægt (4 g) påvirker ikke konstruktionens belastning

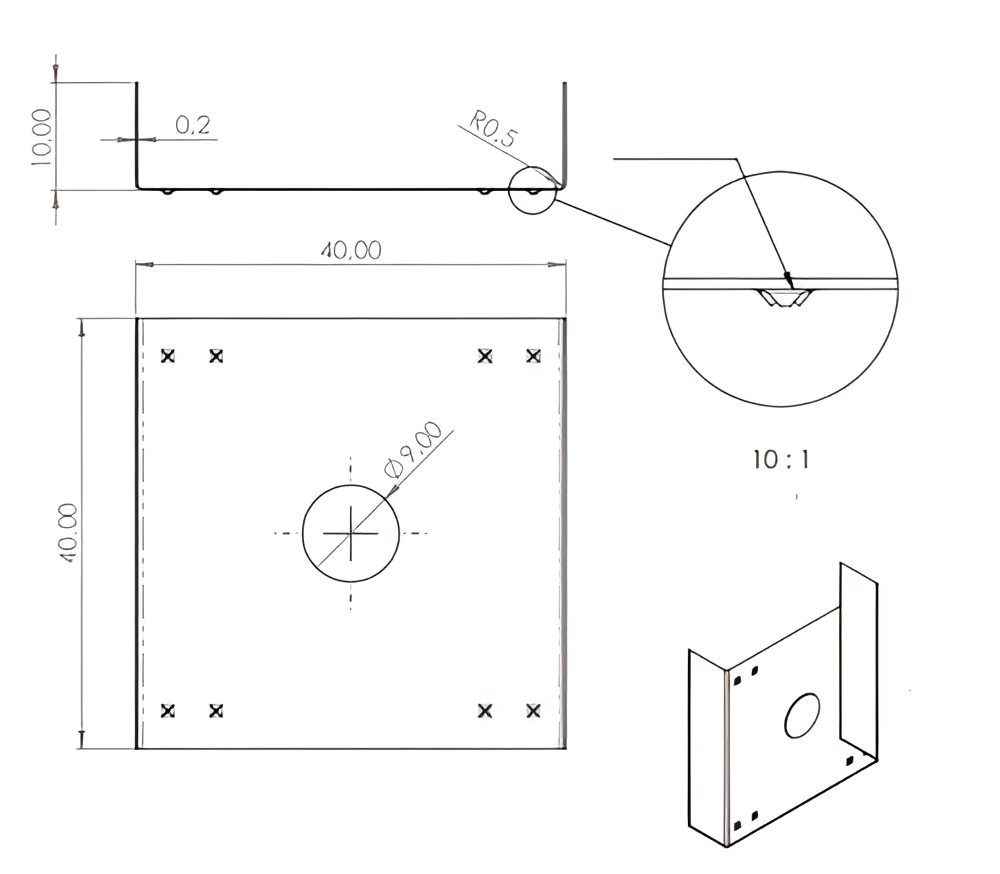

Teknisk tegning af jordforbindelsesskive 40×40 mm med mål og detalje af tap

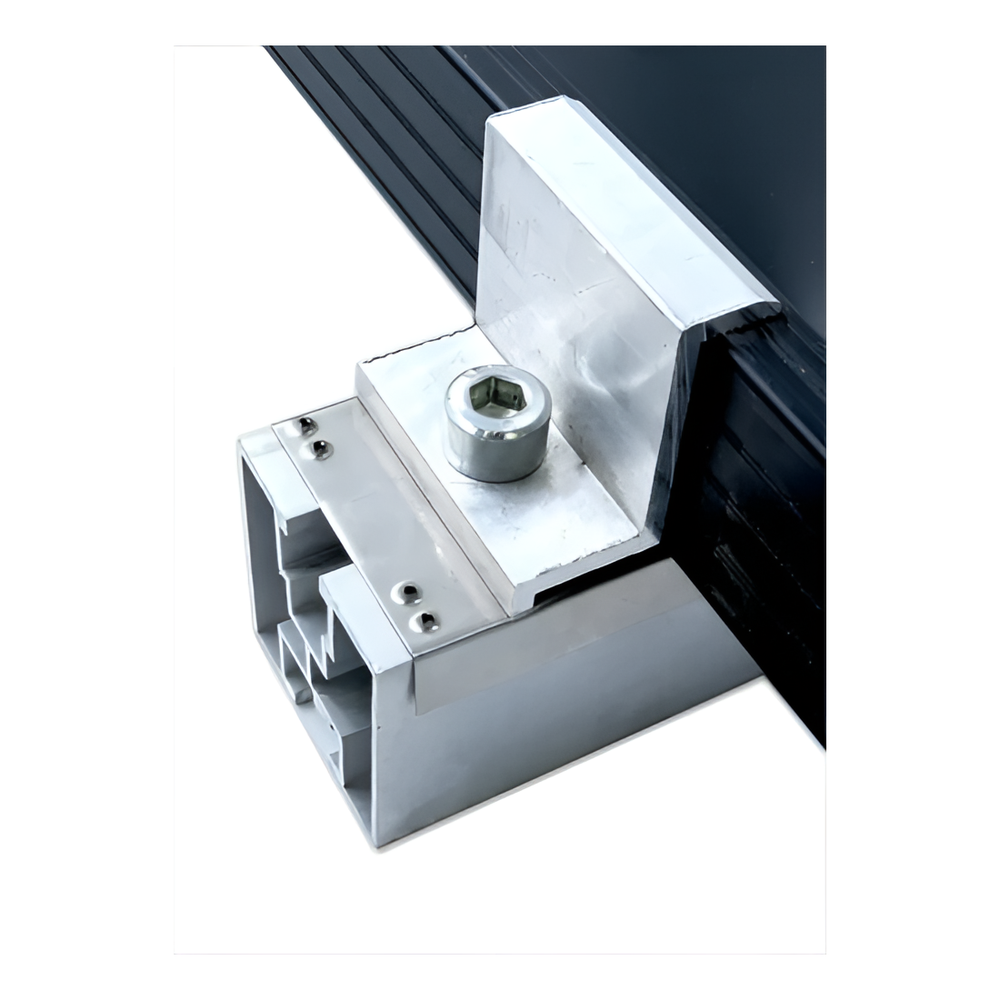

Jordforbindelsesskive monteret mellem klemme og aluminiumsprofil med PV-panelramme

Billedet viser kontaktpladen monteret mellem monteringsklemmen og aluminiumsprofilen i PV-konstruktionen. Jordingstapperne presses mod solcellemodulets ramme, gennemtrænger det anodiserede lag og sikrer pålidelig galvanisk kontakt, som er nødvendig for korrekt potentialudligning i anlægget.

Video, der viser jordforbindelsesskiven i et solcelleanlæg

Video, der viser brugen af kontaktpladen til potentialudligning i PV-anlæg

Video, der viser montering af jordforbindelseskomponenter i et solcelleanlæg

Tekniske parametre

Elementtype	jordforbindelsesskive – kontaktplade
Diameter / mål	40 × 40 mm
Bukningshøjde (vinge)	10 mm
Diameter på monteringshul	Ø 9 mm
Tykkelse	0,2 mm
Antal jordingstapper	8
Tapradius	R 0,5 mm

Materiale

Materiale	rustfrit stål 1.4301 (A2 / kvalitet 304)
Korrosionsbestandighed	høj — austenitisk, ikke-magnetisk stål tilsat nikkel

Montering og anvendelse

Monteringsmetode	fastspænding med skrue gennem det centrale hul Ø 9 mm på monteringsprofilen
Kompatible profiler / konstruktioner	aluminium monteringsprofiler til PV — solcellemodulrammer

Fysiske egenskaber

Vægt	0,004 kg (4 g)

Sikkerhed
