PV monteringsprofil i aluminium 40×40 mm – skinne 665 cm til M10-skruer

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 5.467 kg

Pris/ stk.: 320,04 kr 320.04

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (256,03 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder::

Stykke
Pakke: 16 Stykker
Pakke: 174 Stykker
Pakke: 348 Stykker

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-01-01

anbefal til en ven

Beskrivelse

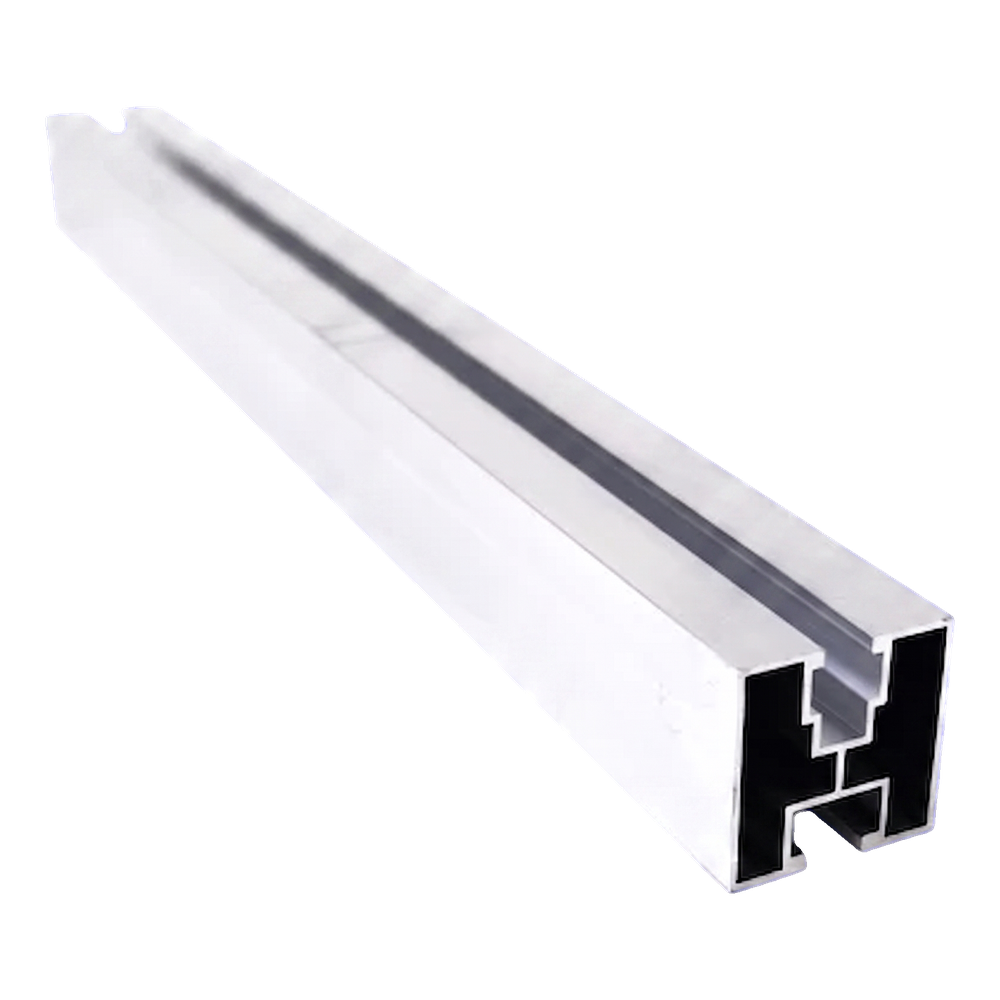

PV monteringsprofil i aluminium 40×40 mm – skinne 665 cm til M10-skruer

Monteringsprofil i aluminium 40x40 mm med to skinnekanaler

Monteringsprofilen 40x40 mm med en længde på 665 cm er et grundlæggende element i bærekonstruktionen til solcellemoduler. Fremstillet af 6060-aluminium kombinerer den lav egenvægt med god mekanisk styrke og fuld korrosionsbestandighed. Den dobbeltkanalede tværsnitskonstruktion — med en øverste kanal til klemmer, der fastgør panelerne, og en nederste kanal til forbindelse med tagkroge, adaptere eller trekanter — gør det muligt at bygge en komplet underskinne med én enkelt profil. Monteringen er baseret på sekskantskruer M10 DIN 933 i den nederste kanal og firkantmøtrikker M8 i den øverste kanal, hvilket eliminerer behovet for boring og fremskynder arbejdet på taget. Profilen fås også i en sortanodiseret udgave, og længden kan forøges ved hjælp af profilsamlere, der sælges separat.

Vigtigste fordele for montageteams

Dobbeltkanalet tværsnit 40x40 mm gør det muligt samtidig at fastgøre klemmer og tilslutte til underkonstruktionen

Kompatibel med sekskantskruer M10 DIN 933 og firkantmøtrikker M8 — standard forbindelseselementer

Korrosionsbestandigt 6060-aluminium, velegnet til anodisering og sikrer holdbarhed under udendørs forhold

Mulighed for at samle profiler til længere sektioner med dedikerede samlere

Vægtykkelse på 1,2 mm ved en vægt på kun 0,82 kg/m — let konstruktion, der letter transport til taget

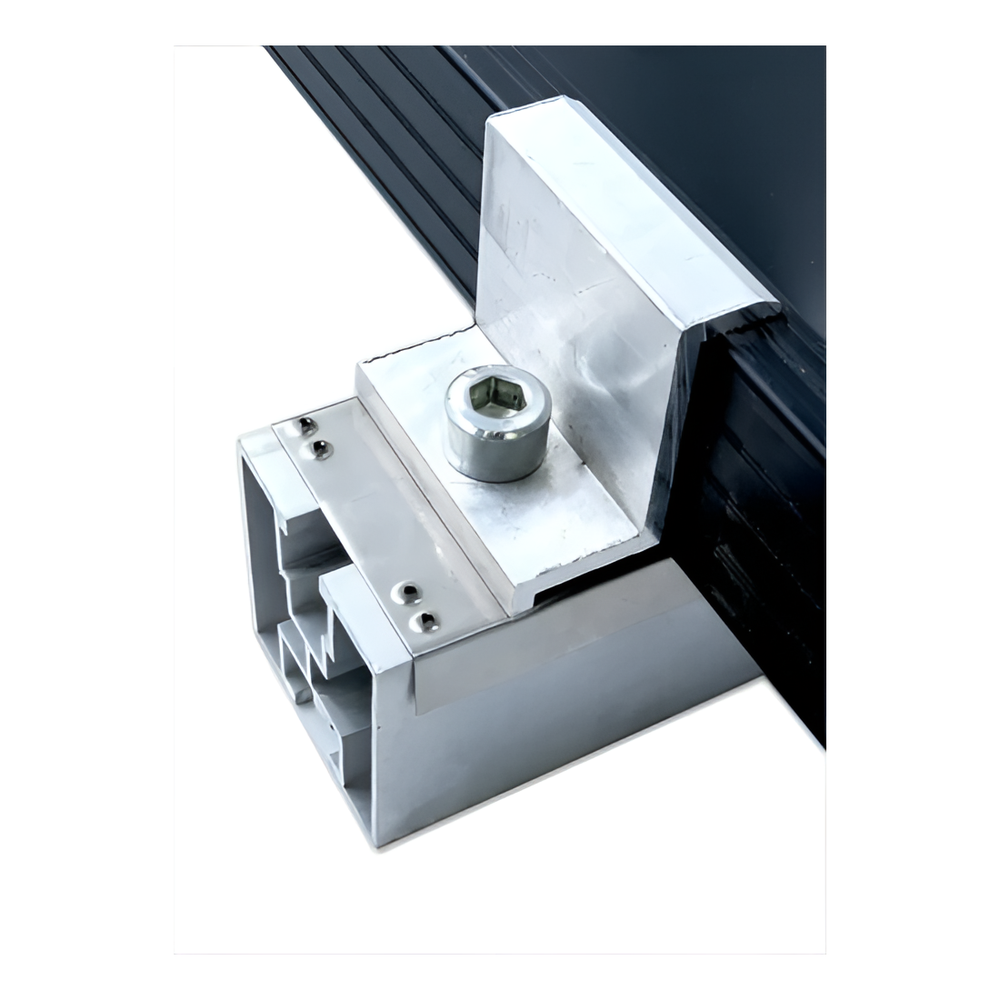

Klemme fastgjort i den øverste kanal på aluminiumsprofilen 40x40 mm — monteringsdetalje

Den øverste skinnekanal med en rilbredde på 10,8 mm tager firkantmøtrikker M8, der bruges til at fastgøre side- og midterklemmer. Dette gør det muligt at placere solcellepanelerne hvor som helst langs profilen — uden boring og uden ekstra adaptere. Den nederste kanal med en åbning på 9 mm fungerer sammen med sekskantskruer M10, som forbinder profilen med tagkroge eller andre elementer i underkonstruktionen. Denne konfiguration gør, at hele systemet er fuldt justerbart og muliggør en præcis placering af profilen i forhold til tagfladen.

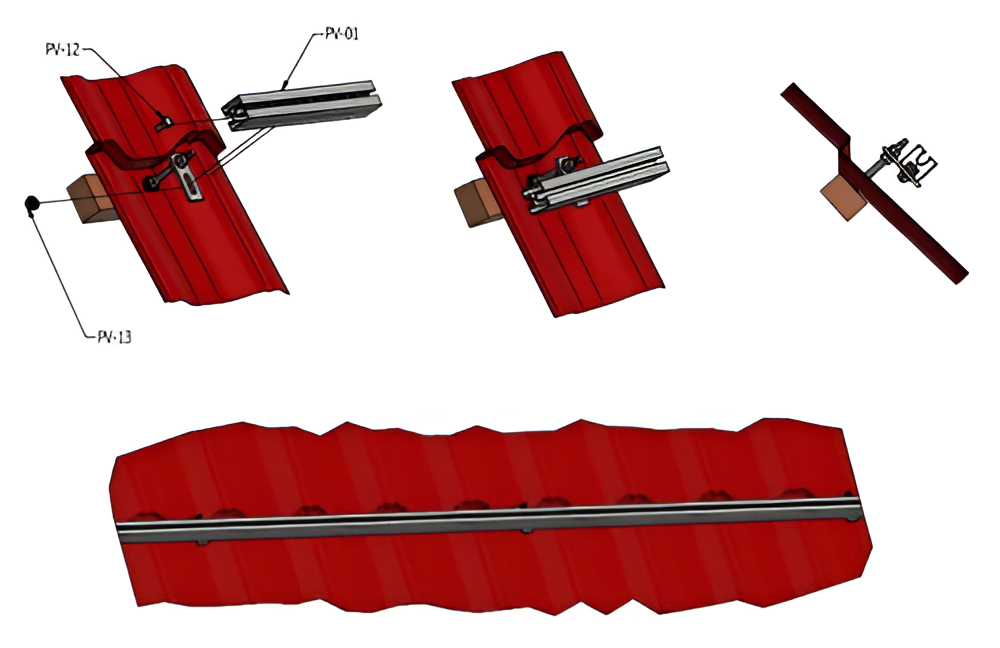

Monteringsdiagram for aluminiumsprofil på et tag beklædt med tagpladeblik med kroge og klemmer

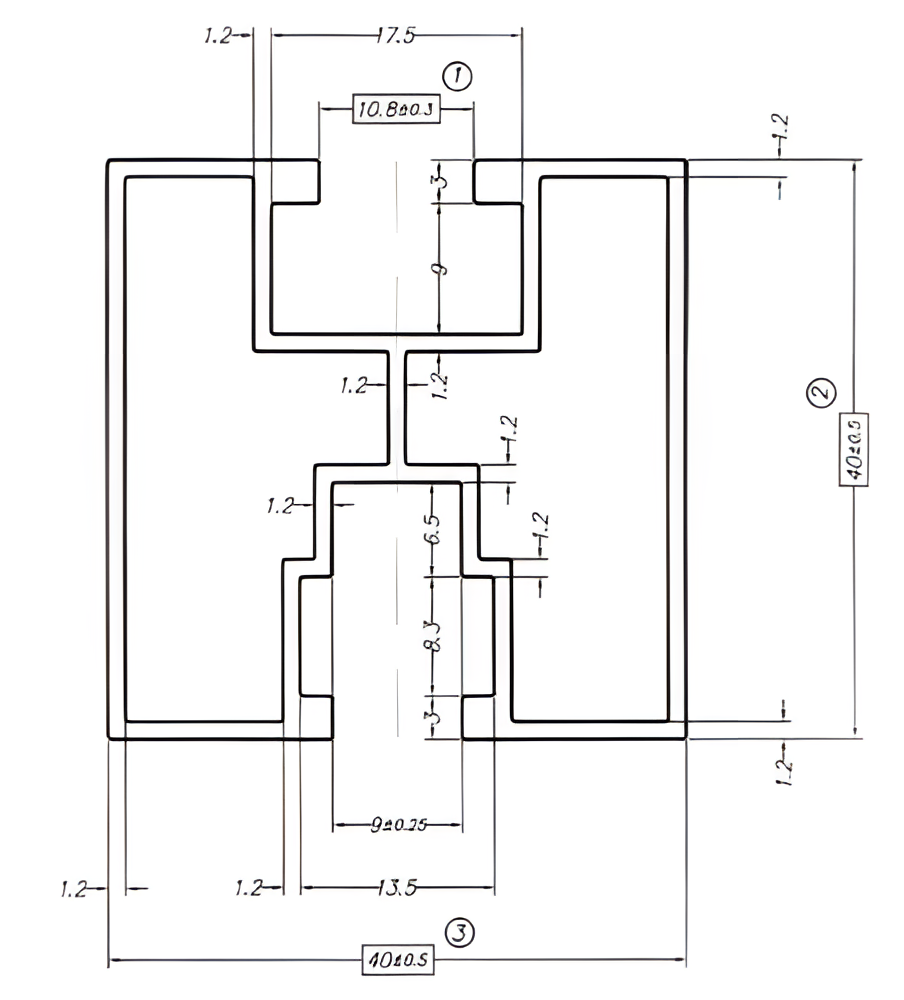

Teknisk tegning af tværsnittet af profilen 40x40 mm med kanaldimensioner og vægtykkelse

Video, der viser monteringsprofilen i aluminium 40x40 mm

Video, der viser anvendelsen af PV-monteringsprofilen

Video, der viser montering af solcellekonstruktion med aluminiumsprofil

Dimensioner

Tværsnit (bredde x højde)	40 x 40 mm (tolerance +/-0,5 mm)
Længde	665 cm
Vægtykkelse	1,2 mm
Vægt pr. meter	0,82 kg
Rilbredde på øverste kanal	10,8 mm (tolerance +/-0,3 mm)
Rilbredde på nederste kanal	9 mm (tolerance +/-0,75 mm)

Materiale og finish

Materiale / legering	aluminium 6060
Overfladebehandling	rå (sortanodiseret version fås separat)
Farve	sølv (naturlig)

Montering og kompatibilitet

Monteringskanal / riltype	øverste — PV-klemmer; nederste — kroge, adaptere, trekanter
Kompatible skruer	øverste kanal: firkantmøtrik M8; nederste kanal: sekskantskrue M10 DIN 933
Tagtype / underlag	skråtage — tagpladeblik, trapezplade og andre (med tilsvarende kroge)
Samlingsmetode	profilsamlere (fås separat)

Øvrige parametre

Anodiseret version	ja (sort, fås separat)
Levering	FTL (fuld lastbil)

Tekniske data

Længde [mm]	6650
Profil [mm]	40×40
Sportype	Til sekskantbolt
Overflade	Natur
