PV-monteringsprofil aluminium 40×40 mm / 625 cm – til sekskantbolte M10

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 4.92 kg

Pris/ stk.: 300,70 kr 300.70

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (240,55 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder::

Stykke
Pakke: 16 Stykker
Pakke: 174 Stykker
Pakke: 348 Stykker

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-01-02

anbefal til en ven

Beskrivelse

PV-monteringsprofil aluminium 40×40 mm / 625 cm – til sekskantbolte M10

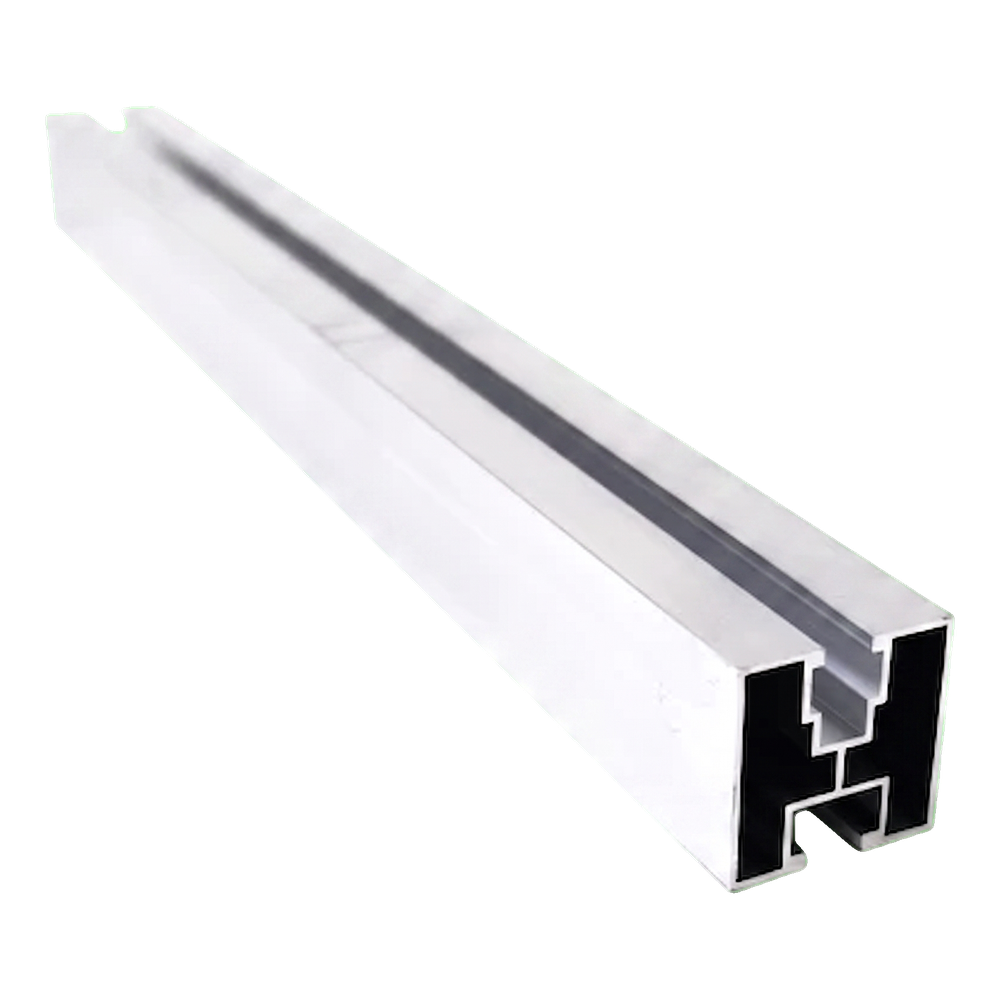

Monteringsprofil i aluminium 40×40 mm med to skinnekanaler – perspektivvisning

PV-monteringsprofil 40×40 mm med en længde på 625 cm er et grundlæggende element i bærekonstruktionen til solcelleanlæg på skråtage. Fremstillet af aluminiumlegering 6060 kombinerer den lav egenvægt med god mekanisk styrke og høj korrosionsbestandighed. Den dobbeltkanalede tværsnitskonstruktion — med øvre skinnekanal til fastgørelse af modulklemmer og nedre kanal til forbindelse med tagkroge, adaptere eller trekanter — giver mulighed for hurtig og sikker montering af hele systemet. Profilen er udformet til sekskantbolte M10 DIN 933 i den nedre kanal og kvadratiske møtrikker M8 i den øvre kanal, hvilket sikrer kompatibilitet med de mest udbredte mellem- og endeklemmer på markedet.

Vigtigste fordele for installatøren

Dobbeltkanalet tværsnit 40×40 mm giver mulighed for uafhængig fastgørelse af PV-moduler (øvre kanal) og tagunderkonstruktion (nedre kanal)

Aluminium 6060 sikrer modstandsdygtighed mod korrosion og vejrpåvirkninger — profilen fås også i sortanodiseret udgave for øget beskyttelse og æstetik

Længden kan forlænges med profilforbindere, der fås separat, hvilket giver flexibilitet ved planlægning af skinneafstand

Vægtykkelse på 1,2 mm ved en masse på blot 0,82 kg/m minimerer belastningen af tagkonstruktionen

Aluminiumlegeringen 6060 er velegnet til anodisering, hvilket giver ekstra beskyttelse og en dekorativ overfladeafslutning

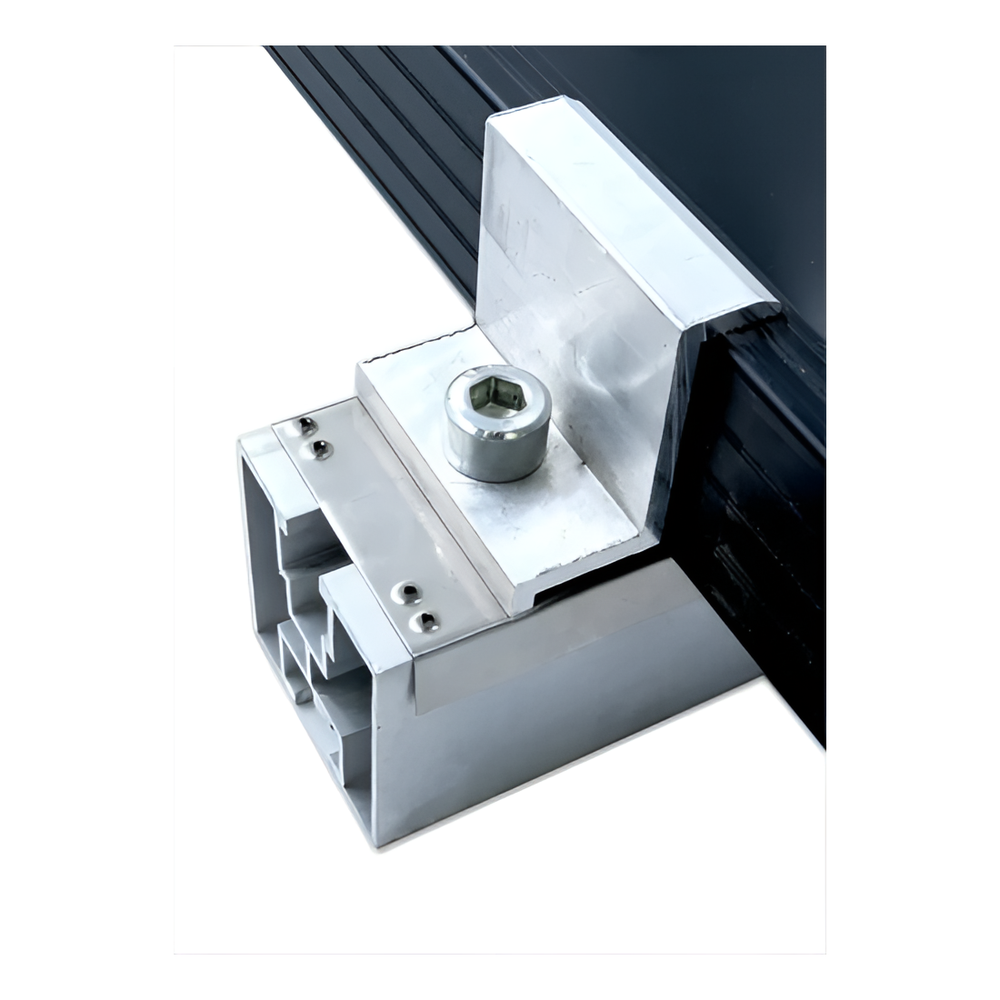

Aluminiumprofil 40×40 med monteret endeklemme – detaljevisning af fastgørelse

Profilen fungerer godt som bæreskinne i monteringssystemer på skråtage beklædt med tagpander, trapezplader og andre tagbelægninger. Den øvre skinnekanal tager mellem- og endeklemmer, der presser PV-modulets ramme direkte fast mod profilen. Den nedre kanal bruges til forbindelse med tagkroge eller adaptere, der monteres på spærene. Dermed udgør hele konstruktionen et stabilt, ventileret bæresystem, der overfører vind- og snelast til tagkonstruktionen.

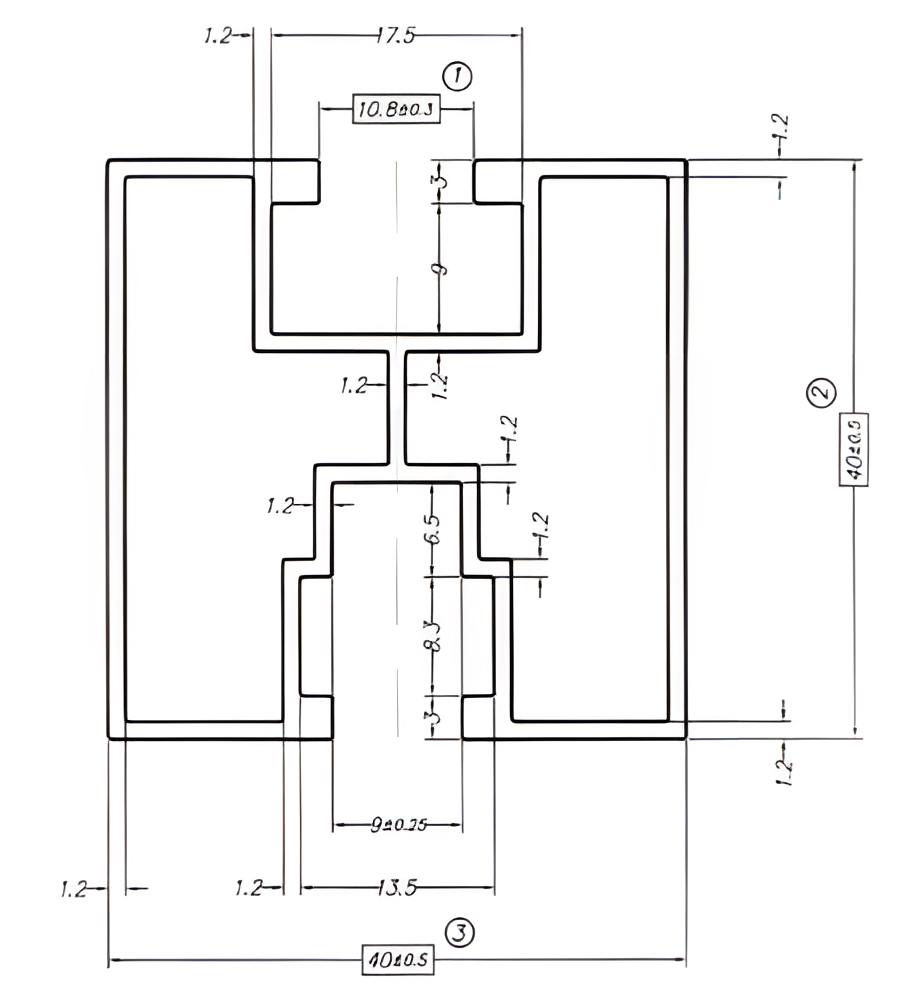

Dimensionstegning af tværsnittet af 40×40 mm-profilen med angivne mål for kanaler og vægge

Tværsnit og kanaldimensioner

Den tekniske tværsnitstegning viser profilens detaljerede geometri. Udvendige mål er 40 ±0,5 × 40 ±0,5 mm. Den øvre skinnekanal har en åbningsbredde på 10,8 ±0,3 mm og er udformet til kvadratiske M8-møtrikker. Den nedre skinnekanal har en åbningsbredde på 9 ±0,75 mm og en dybde, der gør det muligt at placere en sekskantbolt M10 DIN 933. Vægtykkelsen er 1,2 mm hele vejen rundt om profilen, hvilket sikrer en jævn spændingsfordeling ved samtidig lav vægt.

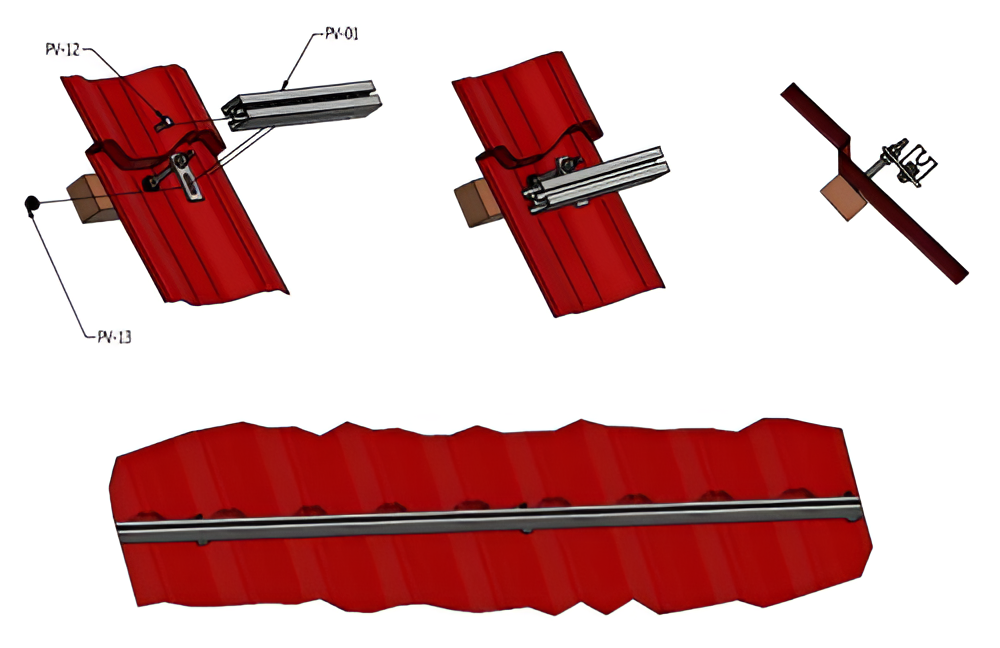

Skitse af montering af profilen på skråtag med tagkroge og klemmer – 3D-visning

Video, der viser monteringssystemet med PV-aluminiumprofilen

Video, der viser montering af profilen på tagkonstruktionen

Video, der viser anvendelsen af profilen i et solcelleanlæg

Mål

Tværsnit (bredde × højde)	40 × 40 mm (±0,5 mm)
Længde	625 cm
Vægtykkelse	1,2 mm
Masse pr. meter	0,82 kg
Åbningsbredde, øvre kanal	10,8 ±0,3 mm
Åbningsbredde, nedre kanal	9 ±0,75 mm

Materiale og overflade

Materiale / legering	aluminium 6060
Overfladebehandling	rå (sortanodiseret version fås separat)

Montering og kompatibilitet

Monteringskanal / rilletype	dobbelt — øvre (klemmer til PV-moduler) + nedre (tagkroge/adaptere)
Kompatible skruer/bolte	øvre kanal: kvadratisk møtrik M8; nedre kanal: sekskantbolt M10 DIN 933
Tagtype / underlag	skråtage — tagpander, trapezplader og andre tagbelægninger med underkonstruktion på kroge eller adaptere
Forbindelsesmetode	profilforbindere (fås separat), der gør det muligt at forlænge skinnen

Øvrige parametre

Anodiseret version	ja — fås i sortanodiseret variant
Levering	FTL (fuld lastbil)

Tekniske data

Længde [mm]	6250
Profil [mm]	40×40
Sportype	Til sekskantbolt
Overflade	Natur

Sikkerhed
