Jordforbindelsesskive – PV-kontaktplade i rustfrit stål 40×40 mm
Jordforbindelsesskive – PV-kontaktplade, rustfrit stål 1.4301 (A2/304). Dimensioner 40×40 mm, tykkelse 0,2 mm, monteringshul Ø9 mm, bukning 10 mm. 8 koniske tapper R0,5 mm, vægt 4 g. Til potentialudligning mellem PV-modulrammer og monteringskonstruktion.
PV-20 Tilgængelighed: På lager (stort antal)
Levering inden for: 8 Arbejdsdage
Ω-type jordingsplade i rustfrit stål A2 til fotovoltaiske moduler
Ω-type jordingsplade i rustfrit stål A2 (1.4301, kvalitet 304) til fotovoltaiske moduler. Mål 40×42×6 mm, monteringshul 8 mm, vægt 0,004 kg. Tapperne gennembryder det anodiserede lag på PV-modulernes rammer og sikrer elektrisk forbindelse. Skruemontering til modulrammer og monteringsskinner
PV-20-02 Tilgængelighed: På lager (stort antal)
Levering inden for: 8 Arbejdsdage

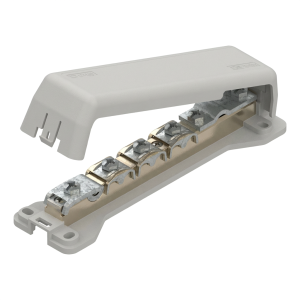

Udligningsskinne 7x 25mm2, 1x B til 30mm, 1x 8-10mm
Udligningsskinne af forniklet messing til potentialudligning iht. PN-EN 62305. Tilslutning 7x 25 mm², fladleder op til 30 mm og stang Ø 8–10 mm.
000-177 Tilgængelighed: På lager (stort antal)
Levering inden for: 8 Arbejdsdage
Potentialudligning til PV-rammer og lynbeskyttelse
Potentialudligning omfatter komponenter, der udligner det elektriske potentiale i solcelle- og lynbeskyttelsesanlæg. Sortimentet omfatter to jordingsplader i rustfrit stål til PV-modulrammer og en udligningsskinne i fornikklet messing til flere ledere. Det henvender sig til installatører og håndværkere, der arbejder med PV-anlæg, boliger og erhvervsbygninger.
Det finder du i denne kategori
- Jordforbindelsesskive – PV-kontaktplade (PV-20): A2 rustfrit stål 1.4301 (304), 40×40 mm, 0,2 mm tykkelse, hul Ø9 mm, 8 koniske pigge.
- Ω-type jordingsplade (PV-20-02): A2 rustfrit stål 1.4301 (304), 40×42×6 mm, hul på 8 mm, skruemontering på modulrammer og montageskinner.
- Udligningsskinne (000-177): fornikklet messing, tilslutninger til 7x 25 mm², en flad leder op til 30 mm og en rund leder Ø 8–10 mm.
Sådan vælger du
- Tilslutningspunkt: brug pladerne til at forbinde PV-modulrammer med montagekonstruktionen. Brug udligningsskinnen til at samle flere ledere i ét punkt.
- Materiale: pladerne er af A2 rustfrit stål (1.4301, kvalitet 304). Udligningsskinnen er af fornikklet messing.
- Fastgørelsesstørrelse: kontrollér monteringshullet i forhold til dit befæstelsesmateriale. Jordforbindelsesskiven har et hul på Ø9 mm, og Ω-type pladen har et hul på 8 mm.
- Pladens form: jordforbindelsesskiven er 40×40 mm og flad med en 10 mm bukning. Ω-type pladen er 40×42×6 mm og skrues fast på rammer og skinner.
- Ledertyper: udligningsskinnen kan rumme syv ledere på 25 mm², én flad leder op til 30 mm og én rund leder Ø 8–10 mm.
Typiske anvendelser
Jordingspladerne bruges i solcelleanlæg. Deres pigge eller tænder trænger igennem det anodiserede lag på modulrammen, som virker isolerende, og når ind til aluminiummet nedenunder. Det giver en elektrisk forbindelse mellem rammer, skinner og den bærende konstruktion. Udligningsskinnen fungerer som samlingspunkt i lynbeskyttelses- og jordingsanlæg i boliger og erhvervsbygninger.
Ofte stillede spørgsmål
Hvorfor har PV-jordingspladerne pigge eller tænder?
Det anodiserede lag på PV-modulrammer virker som isolator. Piggene eller tænderne trænger igennem det og når ind til det blanke aluminium nedenunder, hvilket giver en pålidelig elektrisk forbindelse.
Hvad kan der tilsluttes udligningsskinnen?
Den kan rumme syv ledere på 25 mm², én flad leder op til 30 mm i bredden og én rund leder med en diameter på 8–10 mm. Den er fremstillet af fornikklet messing.
Er du i tvivl om, hvilken komponent til potentialudligning der passer til dit anlæg? Kontakt vores tekniske support, så hjælper vi dig med at vælge.
