Trapezformet aluminiumsbro H-70 med EPDM 330 mm – PV-fastgørelse til trapezplade
produkt utilgængeligt
tilføj til ønskeliste
5
Beskrivelse
Trapezformet aluminiumsbro H-70 med EPDM 330 mm – PV-fastgørelse til trapezplade

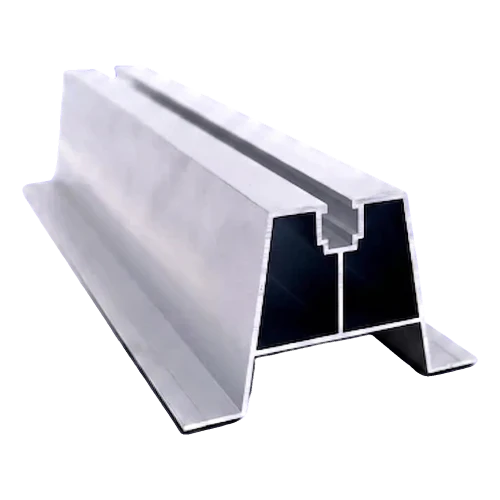

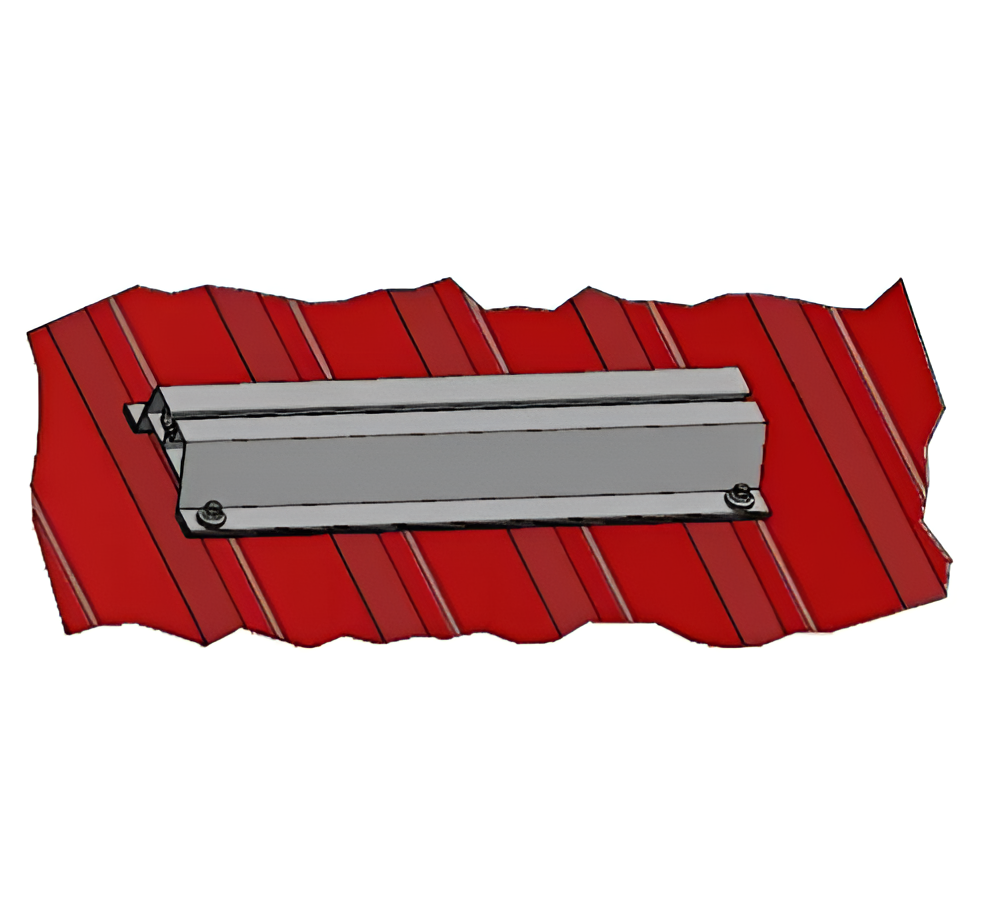

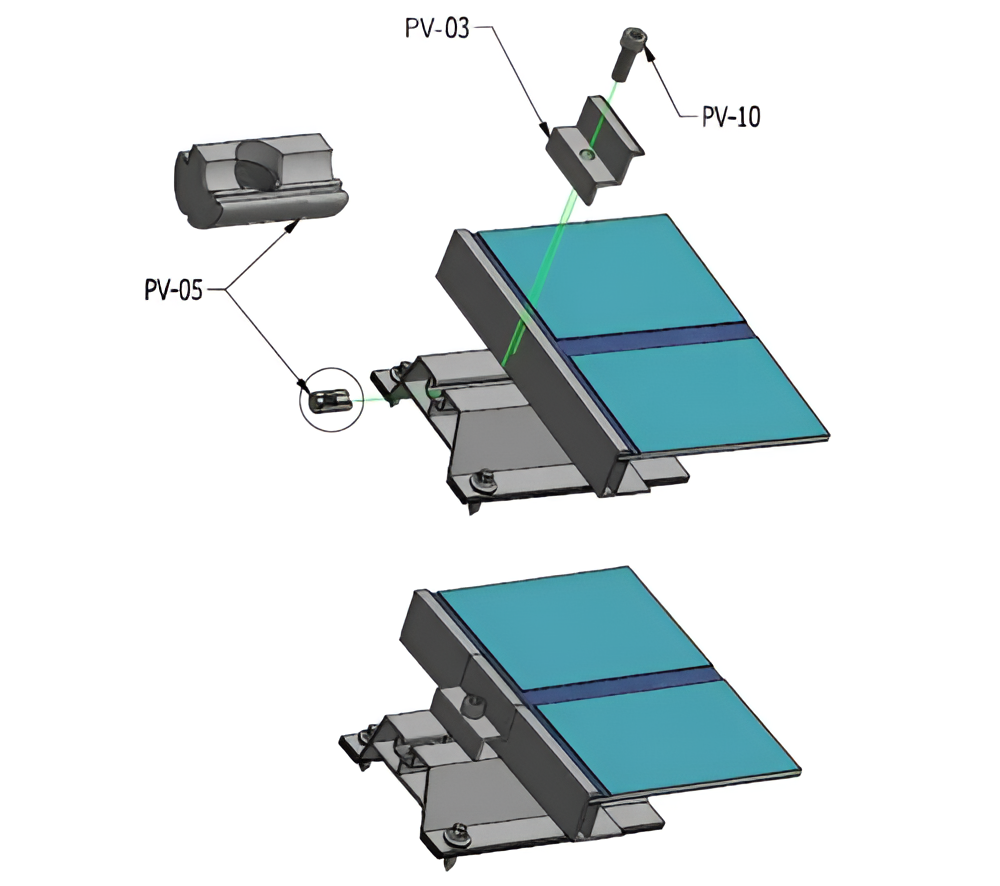

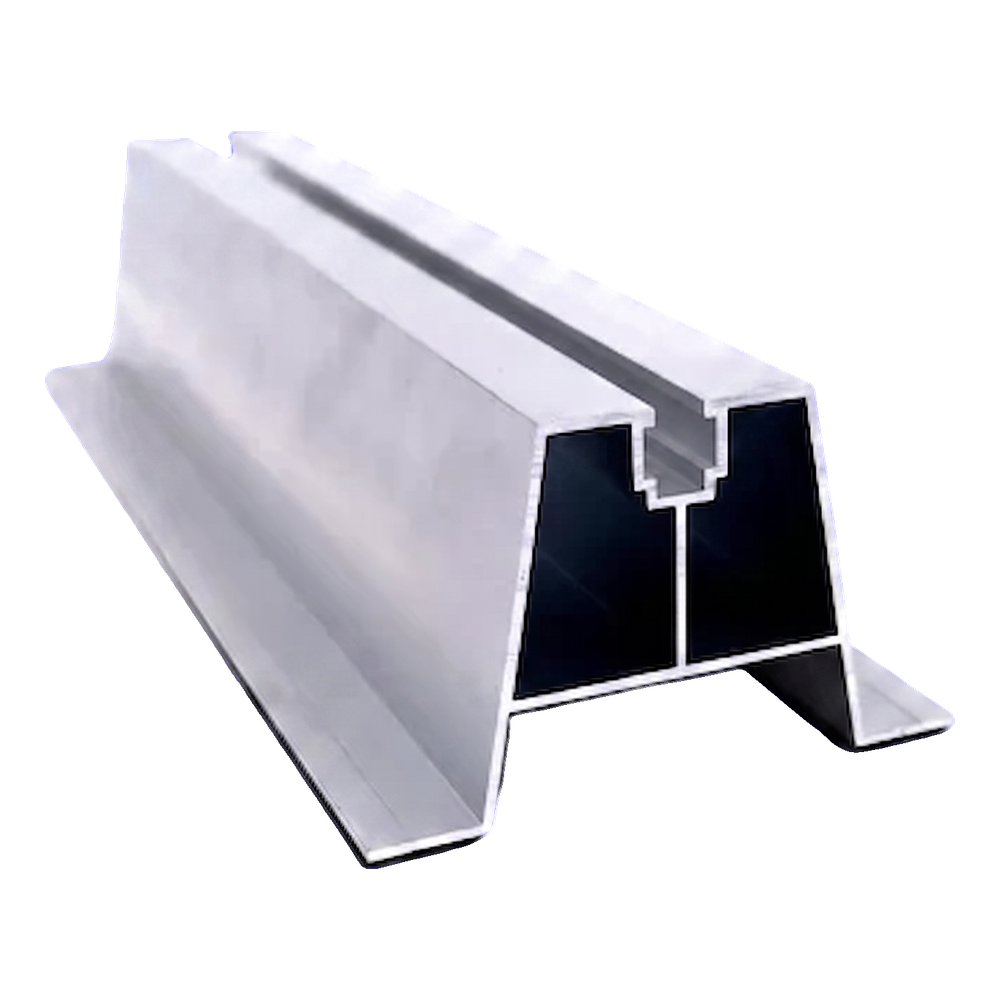

Trapezbro H-70 med EPDM-pakning er en aluminiumsbroprofil designet til direkte montering af solpaneler på tage beklædt med trapezplade. Profilens trapezformede tværsnit følger pladens ryggeometri, hvilket gør det muligt for profilen at hvile stabilt på tagbeklædningen uden behov for ekstra udligningsplader. Profilens højde sikrer den rette afstand mellem modulet og tagfladen, hvilket muliggør fri luftstrøm under panelet — den naturlige ventilation bortleder effektivt varme, hvilket giver bedre driftsforhold for PV-modulerne. Den øverste monteringskanal gør det muligt at fastgøre ende- og midterklemmer med sekskantskruer og firkantmøtrikker, mens hullerne til skruerne, der fastgør broen til pladen, laves direkte på taget under montering, hvilket giver mulighed for præcis tilpasning af forankringspunktet til pladens profil.
Fordele ved trapezbroen H-70
- Ventilationsrummet mellem panelet og taget understøtter naturlig køling af modulerne og begrænser effekttab på varme dage
- Den medfølgende EPDM-pakning beskytter tagbeklædningen ved fastgørelsespunktet og forhindrer, at vand trænger ind under pladen
- Aluminiumslegering 6060, korrosionsbestandig — profilen kræver ingen yderligere korrosionsbeskyttelse og holder i mange år under udendørs forhold

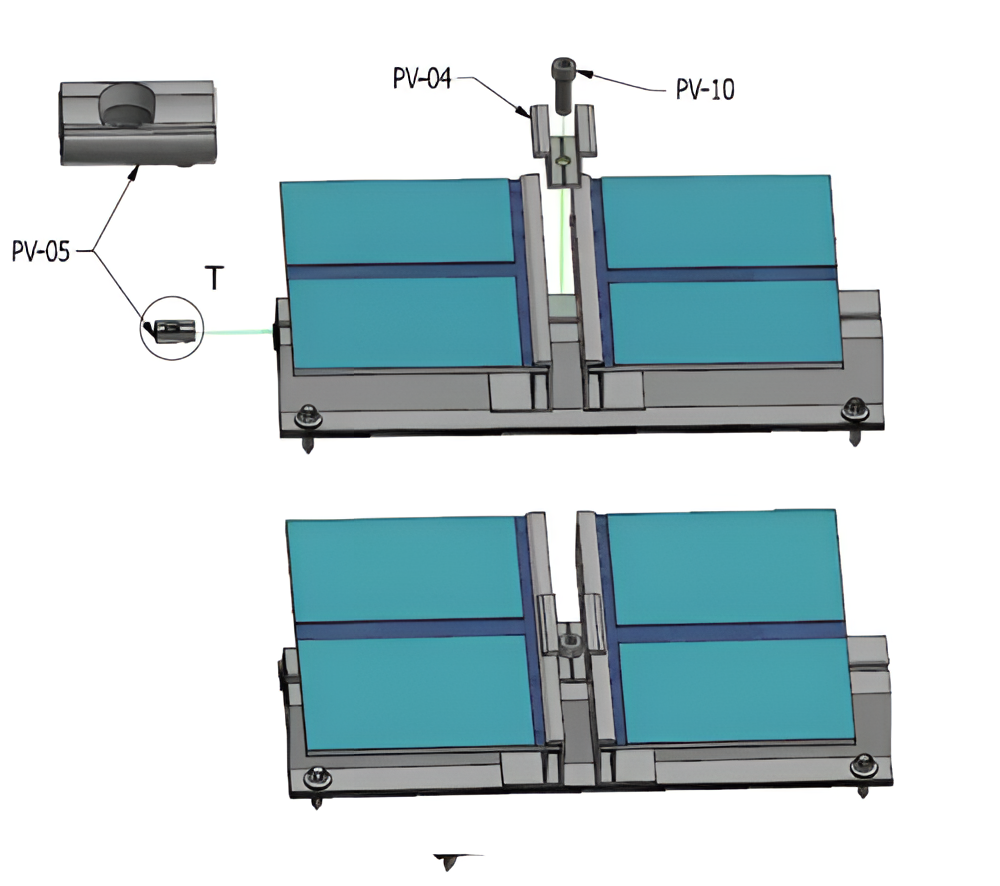

- Kompatibilitet med midter- og endeklemmer muliggør universel anvendelse i forskellige installationskonfigurationer
- Monteringshuller udføres på taget — fleksibel tilpasning til afstanden mellem trapezpladens bølger

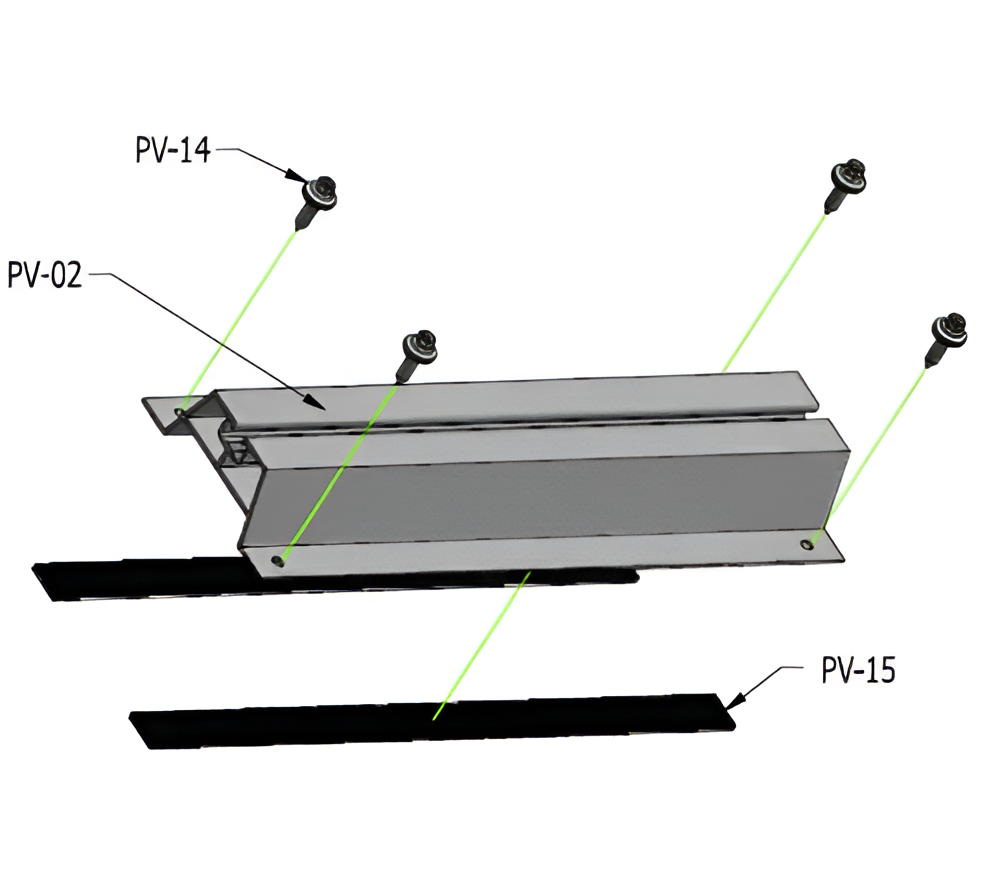

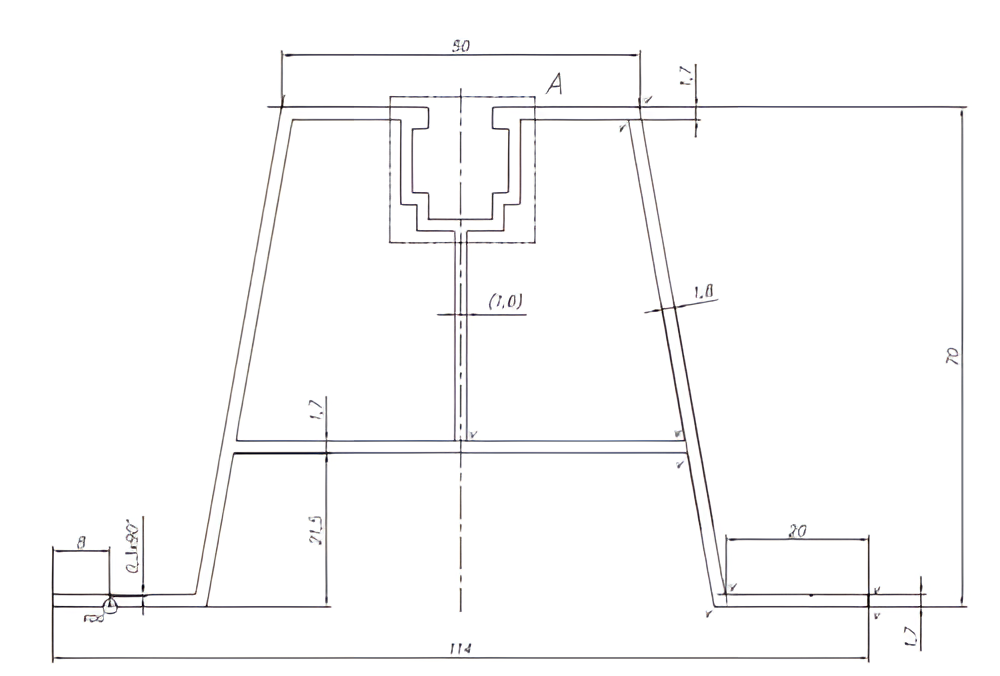

Profilen har et trapezformet tværsnit med intern forstærkning — to lodrette skillevægge stiver konstruktionen af og overfører belastninger fra de monterede moduler til pladens ryg. I den øverste del af profilen findes en monteringskanal beregnet til fastgørelse af klemmer, der holder solpanelerne. Profilens base hviler stabilt på trapezpladens rygge, og EPDM-pakningen (vist på monteringsdiagrammet) udfylder ujævnheder og sikrer tætning ved forankringspunkterne.
