Aluminiums-trapezbro H-40 med EPDM 330 mm – PV-montering til trapezplade
Trapezbro H-40 med EPDM-tætning er en aluminiumsbroprofil beregnet til direkte montering af solcellemoduler på tage beklædt med trapezplade. Fremstillet af aluminiumlegering 6060 kombinerer profilen høj korrosionsbestandighed med god mekanisk styrke, hvilket sikrer holdbarhed for installationen i hele levetiden. Profilen placeres på toppen af trapezpladens bølge, og dens højde sikrer fri luftgennemstrømning under panelet — naturlig køling af modulerne forbedrer deres ydeevne og adskiller panelet fra den opvarmede tagoverflade. Den øverste monteringskanal gør det muligt at fastgøre midter- og endeklemmer ved hjælp af sekskantbolte og firkantmøtrikker, hvilket giver installationsteamet fleksibilitet i placeringen af modulerne.
Vigtige fordele for installatøren
- EPDM-tætning inkluderet — tæt tilpasning til pladen uden ekstra tætningsmaterialer
- Monteringshuller udføres på stedet — fri tilpasning af skruernes afstand til den specifikke trapezplades bølgeafstand, uden behov for at bestille varianter til forskellige tagprofiler
- Aluminium 6060 modstandsdygtig over for korrosion og vejrforhold
- Profilen er egnet til anodisering, hvilket giver ekstra overfladebeskyttelse
- Profilens højde sikrer naturlig ventilation af modulerne og adskillelse fra den varme tagoverflade
Montering på tag med trapezplade

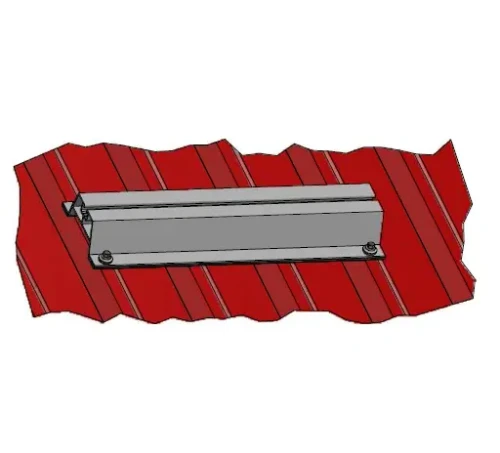

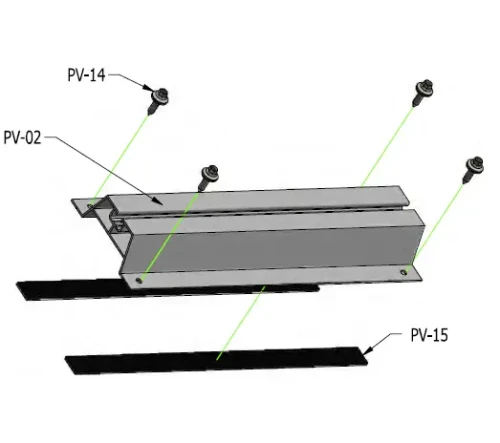

Trapezbroen placeres direkte på toppen af trapezpladens bølge. EPDM-tætningen sikrer tæt tilpasning af profilen til underlaget og beskytter pladen mod skader ved monteringspunktet. Hullerne til skruer, der fastgør profilen til tagkonstruktionen, udføres på byggepladsen — dette gør det muligt for installatøren at tilpasse afstanden til det specifikke pladeprofil. Solcellemodulerne fastgøres til broens øverste kanal ved hjælp af midter- eller endeklemmer.
Kompatibilitet med klemmesystem

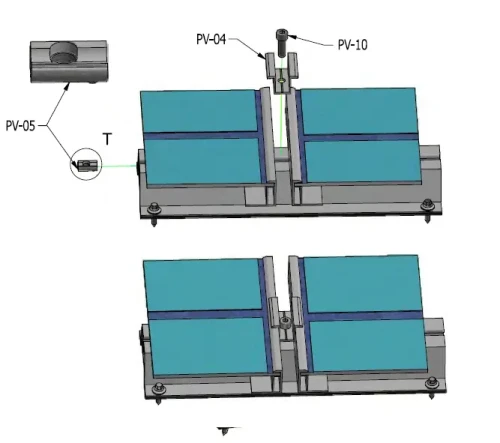

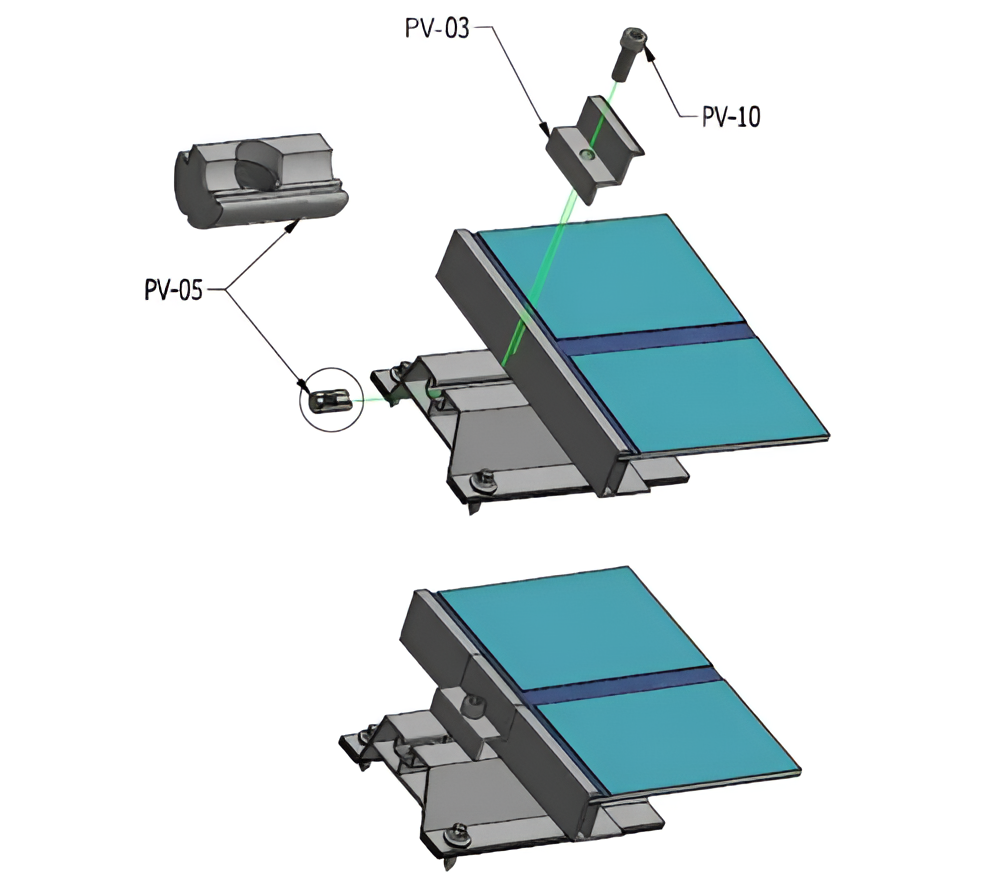

Profilen fungerer sammen med et bredt udvalg af monteringstilbehør. Midter- og endeklemmer placeres i skinnens øverste kanal, og firkantmøtrikker med sekskanthoved låser dem i den ønskede position. Nedenstående skemaer viser eksempler på konfigurationer med brug af ende- og midterklemmer.

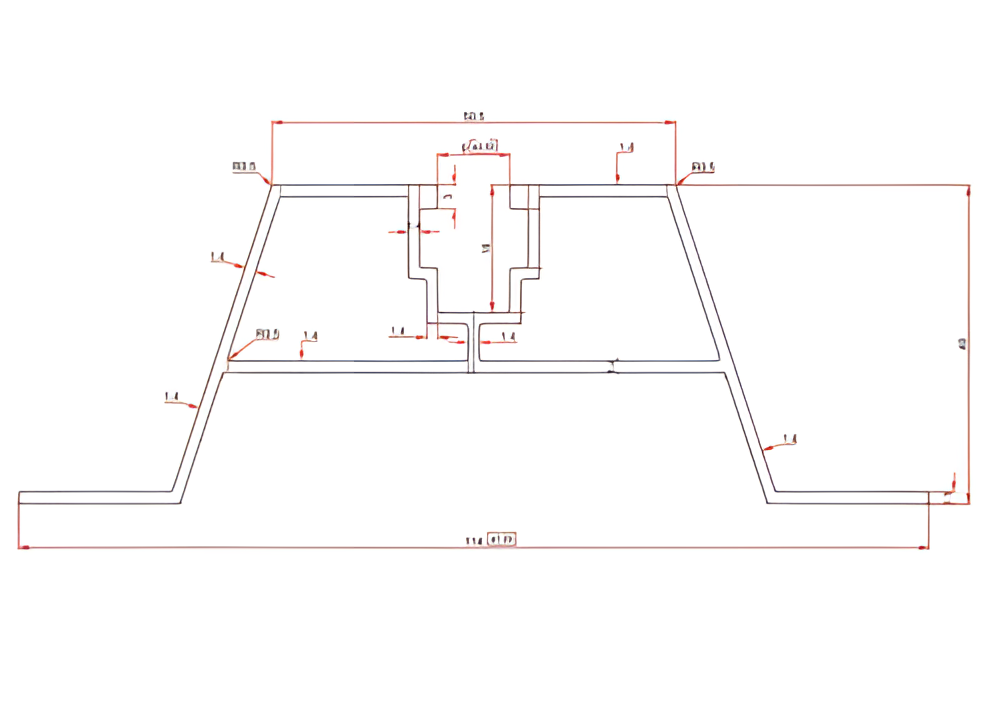

Profilens konstruktion er baseret på et symmetrisk trapezformet tværsnit med en central monteringskanal øverst. Den store kontaktflade med pladen sikrer stabilitet, og den ensartede vægtykkelse garanterer tilstrækkelig stivhed samtidig med lav vægt. Den jævne belastningsfordeling gør det muligt at fastgøre klemmer på ethvert punkt langs kanalen.
