Trapezbrokliste aluminium PV med EPDM H70 L330 til trapezplade
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Aluminium trapezbrobygger PV med EPDM H70 L330 til trapezpladedæk

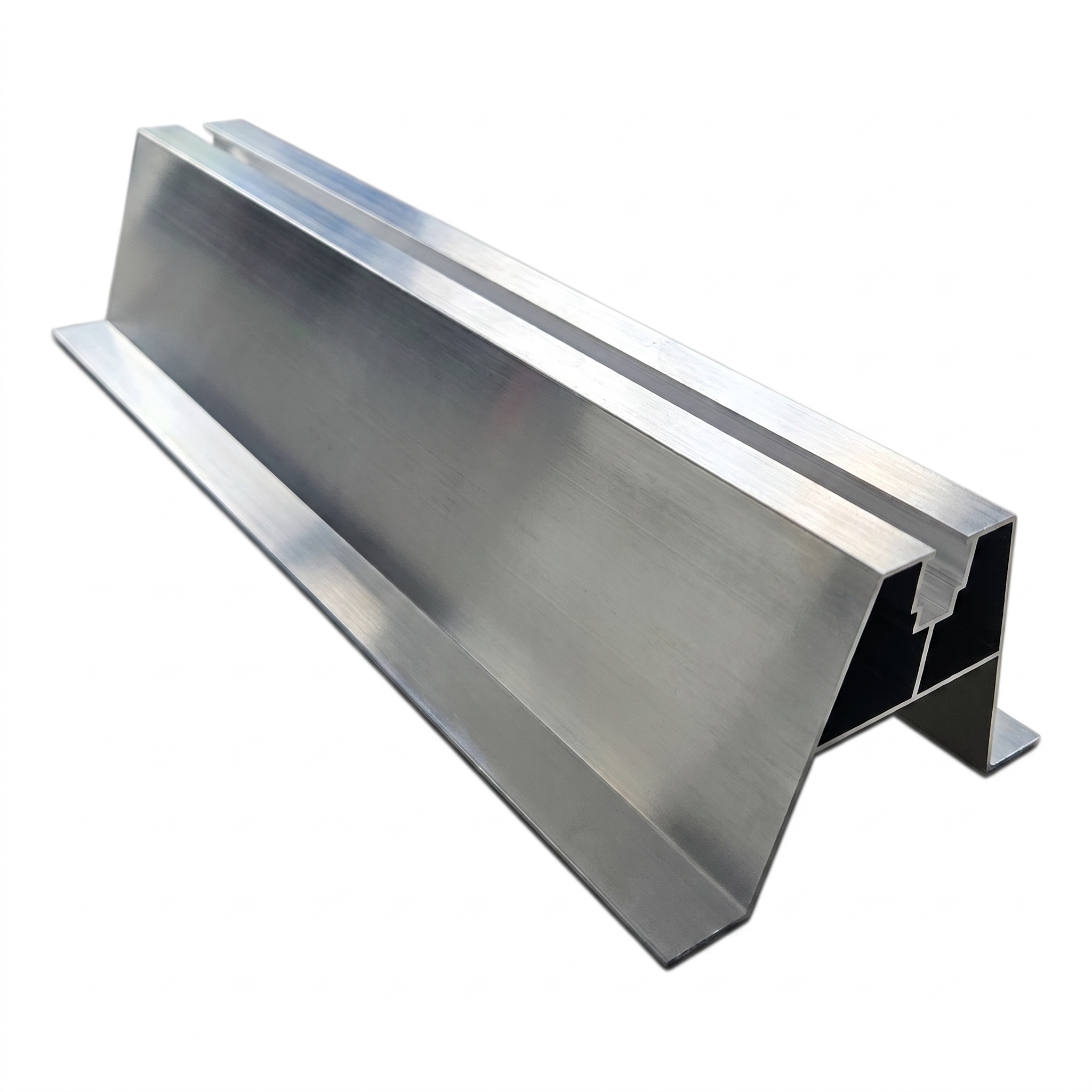

Aluminium trapezbrobygger H70 L330 er en robust monteringsprofil beregnet til solcelleanlæg på tage dækket med trapezplade. Takket være EPDM-pakningen på 2 mm sikres en tæt og stabil anlægsflade mod underlaget, hvilket eliminerer risikoen for mikrovibrationer og skader på pladebeklædningen. Det færdige element forkorter monteringstiden og sikrer ensartethed på ethvert tag.
Profilen er fremstillet af aluminium med Standard-finish (beskyttende anodisering). Den trapezformede tværsnitskonstruktion med central styrekanal muliggør sikker fastgørelse med bolt eller selvborende skrue og garanterer høj bæreevne ved en meget lav egenvægt på kun 0,357 kg.
Anvendelse
- Montering af PV-monteringsskinner på tage med trapezplade
- Kompensation af trapezprofilet – brobyggeren fordeler trykket jævnt over pladebrølgerne
- Kompatibel med selvborende skruer eller bolte med EPDM-skive
Produktparametre
- Længde: 330 mm
- Højde: 70 mm
- Profilemateriale: aluminium
- Finish: Standard (beskyttende anodisering)
- Pakning: EPDM 2 mm
- Vægt: 0,357 kg
Mål og tekniske parametre
- Længde (L): 330 mm
- Højde (H): 63 mm (profilemål: 70 mm iht. tværsnitstegning)
- Bredde af øverste del: 40 mm
- Bredde af bundflanger: 26,63 mm (venstre og højre)
- Indvendig afstand mellem flanger: 62,74 mm
- Vinkel på skrå vægge: 14°
- Vægtykkelse: 1,2–1,5 mm
- Tykkelse af øverste væg: 1,3 mm
- Styrekanal – åbningsbredde: 9 mm, dybde: 16 mm
- Ikke-specificerede radier: R0,25
Det præcist udformede trapezformede tværsnit med indvendig forstærkende tværstiver og central styrekanal garanterer profilets stivhed og nem positionering af fastgørelseselementer.
