Trapezbro aluminium H100 L330 med EPDM-pakning 2 mm til PV-montering
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Trapezbroklister aluminium H100 L330 med EPDM-pakning 2 mm til PV-montering

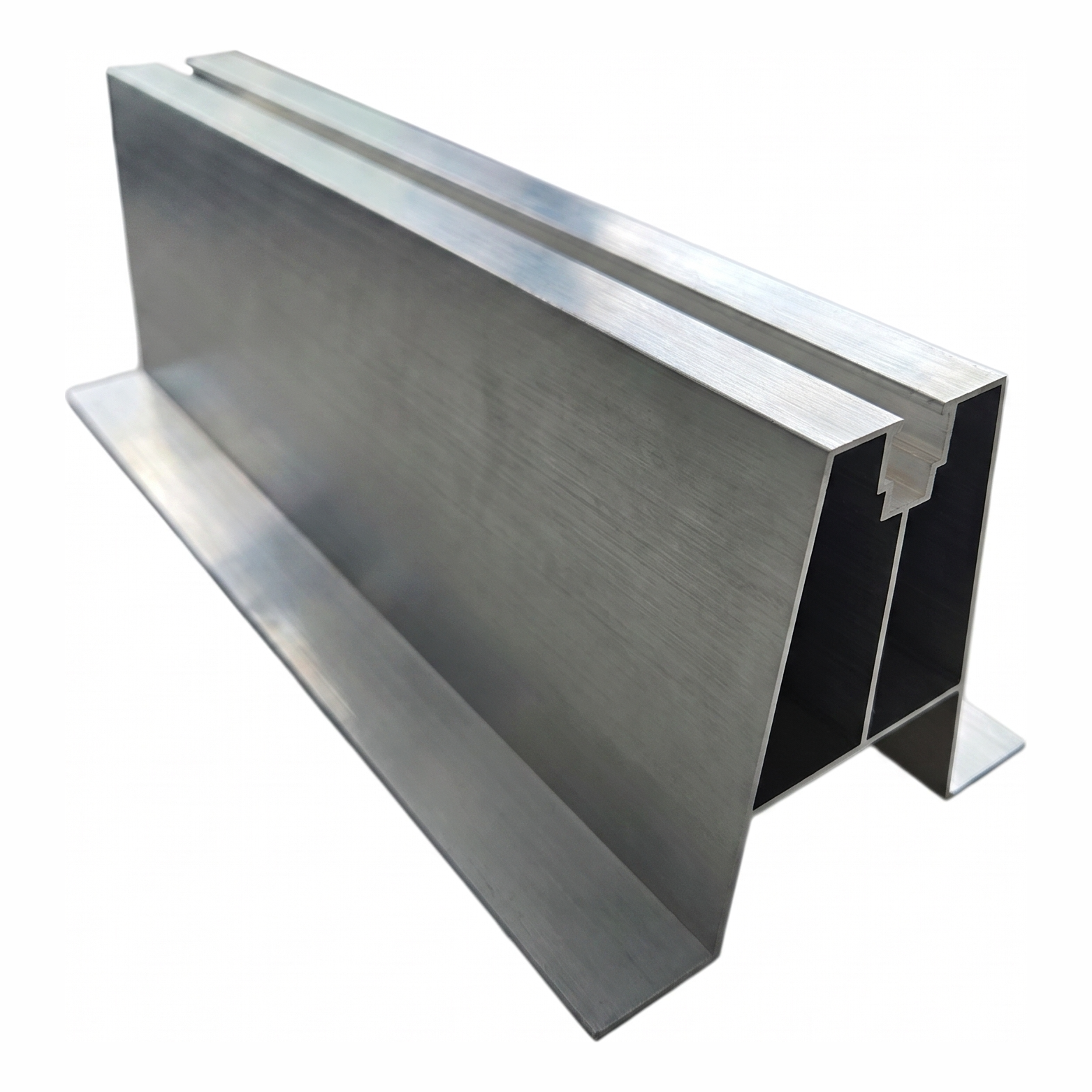

Trapezbrokliste aluminium H100 L330 er en færdig tagadapter beregnet til fastgørelse af fotovoltaiske konstruktioner på tage beklædt med trapezpladebeklædning. Takket være den fabriksmonterede EPDM-pakning på 2 mm sikrer broklisten tæt anlæg mod pladeprofilets bølge, hvilket eliminerer behovet for yderligere tætning og markant fremskynder monteringen.
Profilen er fremstillet af aluminium med standard anodiseret finish, hvilket garanterer høj korrosionsbestandighed og langvarig holdbarhed under udendørs forhold. Den trapezformede tværsnitsprofil efterligner nøjagtigt geometrien af populære tagplader — broklisten hviler stabilt på bølgetoppe og overfører belastningerne jævnt til tagets underkonstruktion.
Den øverste del af profilen er udstyret med en monteringskanal med en åbningsbredde på 9 mm og en dybde på 16 mm, hvilket muliggør hurtig fastgørelse af monteringsskinner eller klemmer ved hjælp af krogbolte eller T-møtrikker. Denne løsning giver fleksibel positionering af PV-konstruktionselementer uden behov for at bore yderligere huller.

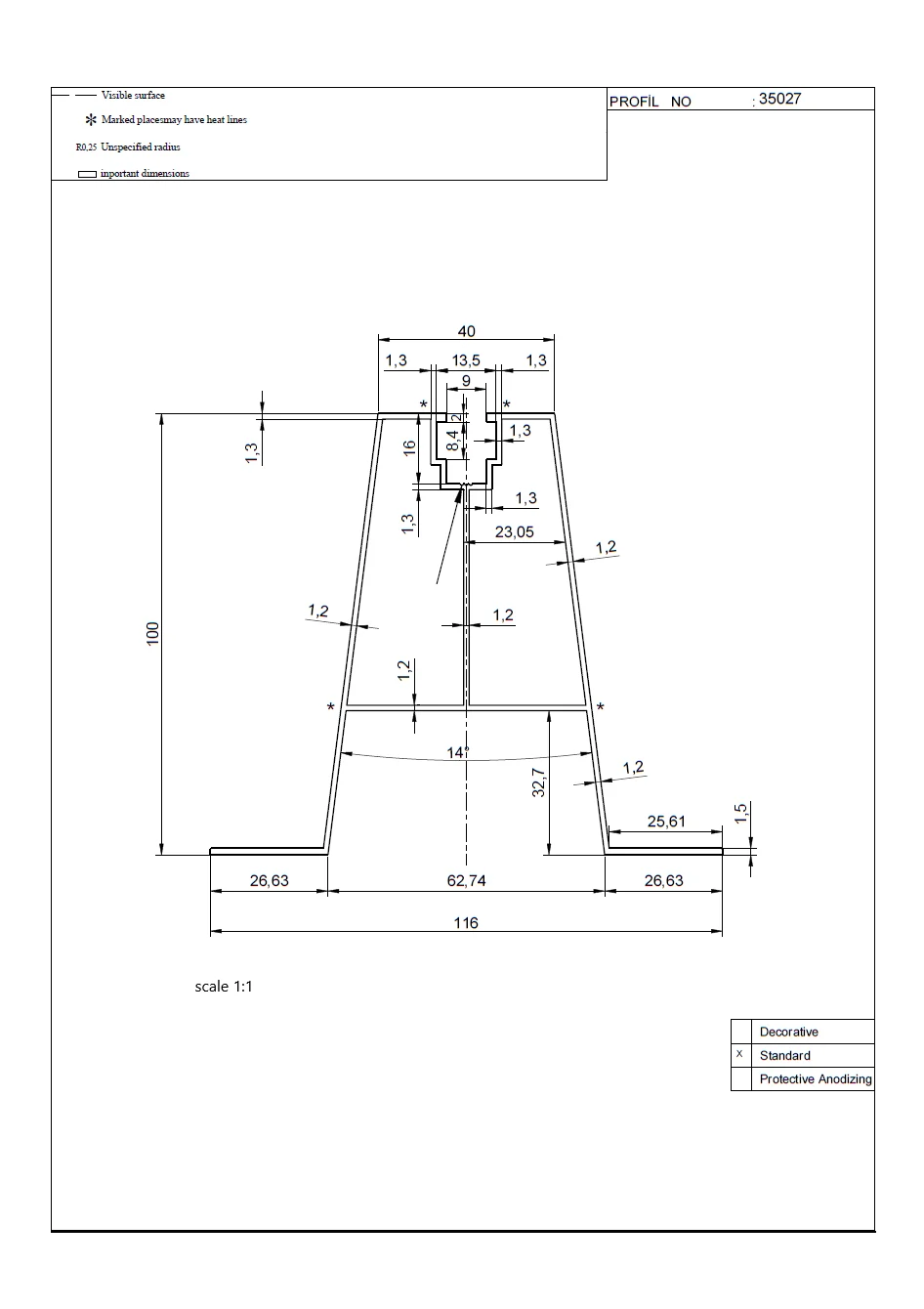

Profilmål og geometri
- Brokliste længde: 330 mm
- Samlet højde: 100 mm
- Samlet bundbredde: 116 mm
- Øverste platformbredde: 40 mm
- Indvendig bundbredde: 62,74 mm
- Sideflangebredde: 26,63 mm (hver)
- Sidevæggens hældningsvinkel: 14°
Monteringskanal (øverste del af profilen)
- Indgangsåbningens bredde: 9 mm
- Kanalens indvendige bredde: 13,5 mm
- Kanaldybde: 16 mm
- Dybde af kanalens nedre kammer: 8,4 mm
- Kanalflangernes tykkelse: 2 mm
Vægtykkelser og konstruktion
- Sidevæggens tykkelse: 1,2 mm
- Indvendig tværribbens tykkelse: 1,2 mm
- Øverste platforms vægtykkelse: 1,3 mm
- Bundflangens tykkelse: 1,5 mm
- Udefineret radius: R0,25 mm
- Højde til indvendig tværribbe: 32,7 mm
Produktparametre
- Profilmateriale: aluminium (standard anodisering)
- Pakning: EPDM 2 mm
- Vægt: 0,438 kg
- Ydre mål: L 330 × H 100 mm
Trapezbroklisten er et uundværligt element, der forbinder tagpladen med bærekonstruktionen for PV-paneler. EPDM-pakningen beskytter tagbeklædningen mod vandindtrænging ved fastgørelsespunkterne, og den aluminiumskonstruktion belaster ikke taget væsentligt. Den universelle geometri gør, at profilen passer til de mest populære trapezplader, der anvendes i industrielt og lagermæssigt byggeri.
