Slutklemme H40 L50 - rå med jordingsstift
![[RDY] Slutklemme H40 L50 - rå med jordingsstift PV-03-80 (1)](/environment/cache/images/productGfx_4064_500_500/RDY-Slutklemme-H40-L50---ra-med-jordingsstift-PV-03-80-1.webp?overlay=1)
![[RDY] Slutklemme H40 L50 - rå med jordingsstift PV-03-80 (1)](/userdata/public/gfx/4064/RDY-Slutklemme-H40-L50---ra-med-jordingsstift-PV-03-80-1.png)
![[RDY] Slutklemme H40 L50 - rå med jordingsstift PV-03-80 (2)](/userdata/public/gfx/4065/RDY-Slutklemme-H40-L50---ra-med-jordingsstift-PV-03-80-2.webp)
![[RDY] Slutklemme H40 L50 - rå med jordingsstift PV-03-80 (3)](/userdata/public/gfx/4066/RDY-Slutklemme-H40-L50---ra-med-jordingsstift-PV-03-80-3.png)
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

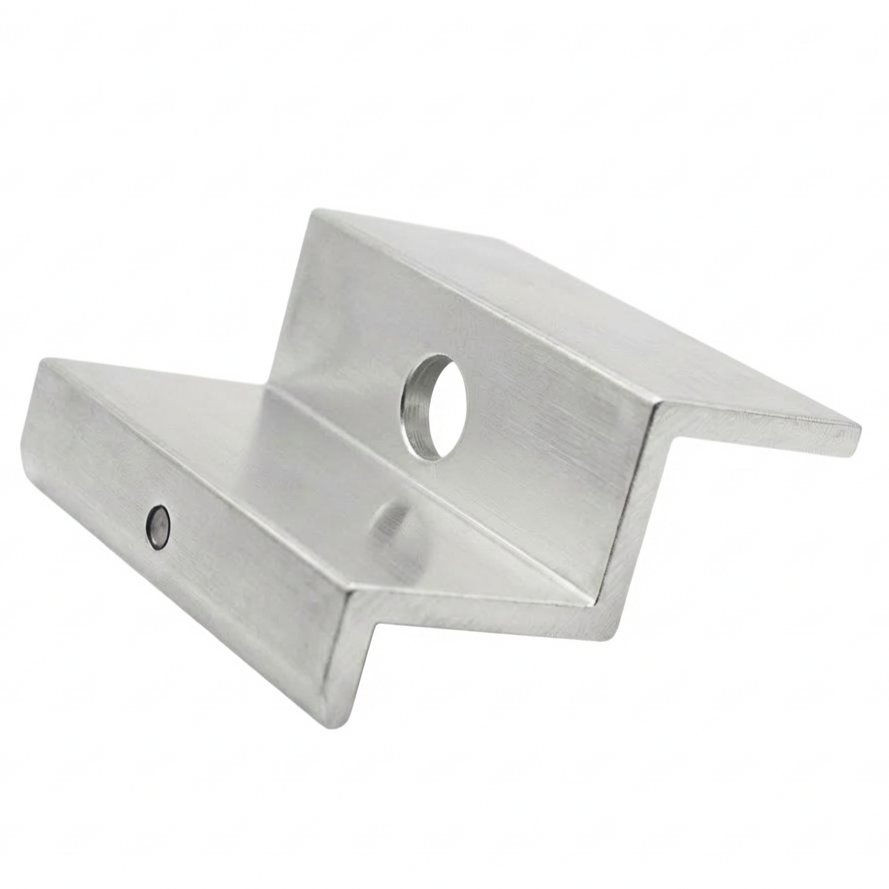

Endeklemme H40 L50 - rå med jordstift
Endeklemme H40 med jordstift er et professionelt monteringselement beregnet til fastgørelse af fotovoltaiske moduler med rammehøjde på 40 mm. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.

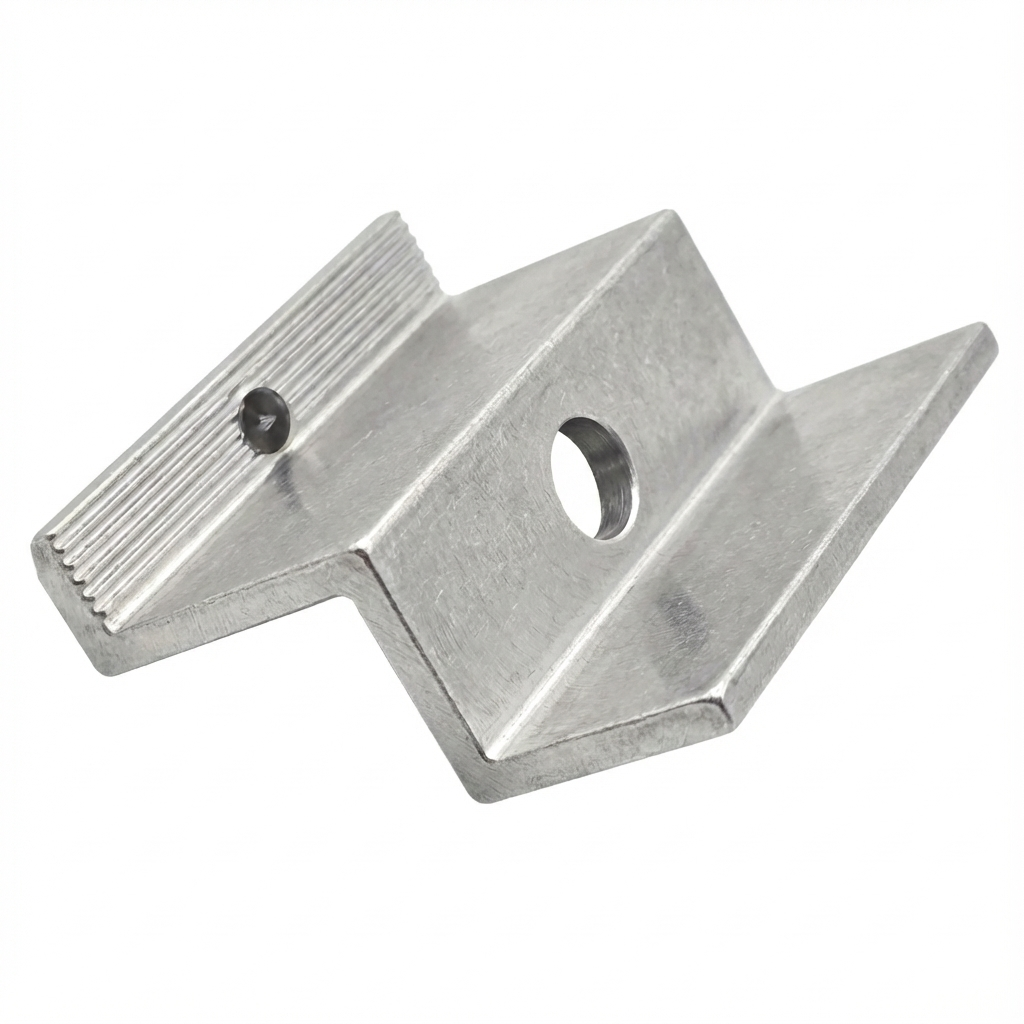

Det karakteristiske ved denne klemme er den integrerede jordstift, som muliggør hurtig og effektiv potentialudligning mellem det fotovoltaiske modul og bærekonstruktionen. Under tilspænding gennembryder stiften det anodiserede lag på rammen og sikrer kontinuitet i forbindelsen. Denne løsning letter ikke kun monteringen – ved at eliminere behovet for yderligere jordskiver – men forkorter også installationstiden betydeligt og tilbyder et højt niveau af sikkerhed og effektivitet for hele systemet.
Denne innovative løsning understøtter installationer af lyn- og overspendingsbeskyttelse, særligt nyttig i fotovoltaiske systemer. Endeklemmen med jordstift er ideel til paneler monteret enkeltvis eller på yderpositioner i en række.

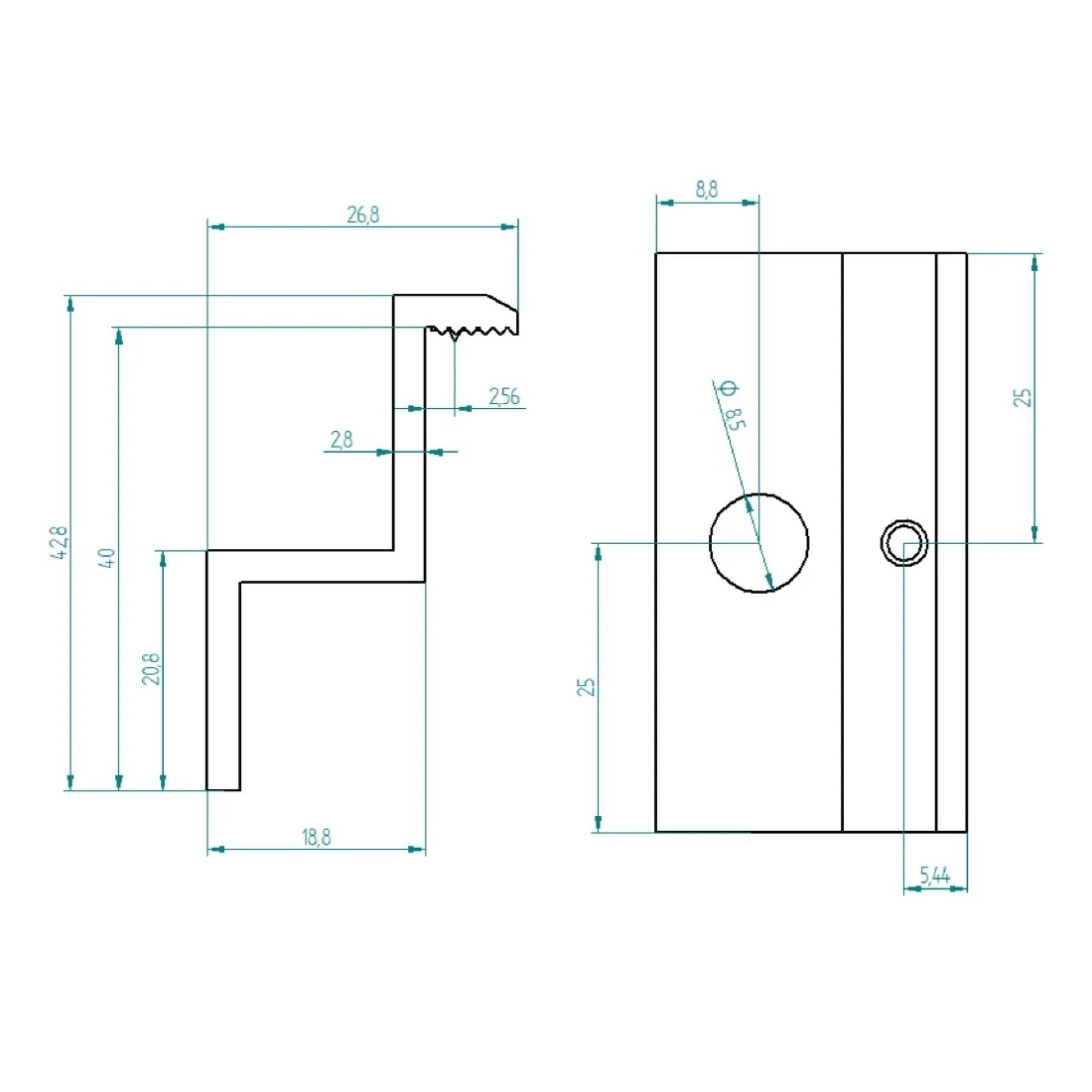

Tekniske data
- Modulrammehøjde: 40 mm
- Samlet højde: 42,8 mm
- Monteringshullets diameter: 8,5 (M8)
- Materiale: aluminium EN AW 6063-T66
- Finish: rå
- Anbefalet tilspændingsmoment: værdi afhænger af PV-modulproducentens dokumentation
- Anvendte skruer: M8
Anvendelse
Endeklemmen er et væsentligt fastgørelseselement i installationer af solmoduler – den bruges til at fastgøre yderpaneler i en række til aluminiumsprofilen. Produktet er beregnet til montering af solmoduler på flade og skrå tage. Brug endeklemmen til at fastgøre paneler i begyndelsen og slutningen af hver række. Mellem tilstødende paneler i rækken skal der anvendes midterklemmer.
Kompatibilitet
- Aluminiumsprofiler tilpasset sekskantskruer
- Aluminiumsprofiler til T-skruer
- Trapezprofiler til tage med trapezplade
Fordele
- Højkvalitetsmateriale – fremstillet af aluminium EN AW 6063-T66, karakteriseret ved høj modstandsdygtighed over for vejrforhold
- Holdbarhed – høj udførelseskvalitet garanterer varig fastgørelse af fotovoltaiske panelkonstruktioner
- Korrosionsbestandighed – modstandsdygtig over for eksterne faktorer og korrosion
- Mekanisk styrke – modstandsdygtig over for stød og mekaniske skader
- Indbygget jording – jordstiften eliminerer behovet for jordskiver, hvilket forkorter tiden og øger monteringskomforten
- Potentialudligning – sikrer kontinuitet i elektrisk kontakt mellem modul og bærekonstruktion
- Ideel til enkelte paneler – perfekt løsning til moduler monteret enkeltvis eller på yderpositioner i en række
Monteringsvejledning
- Monter klemmen på monteringsskinnen ved hjælp af glidemøtrik og M8-skrue
- Placer det yderste fotovoltaiske panel inden for klemmen, og sørg for at jordstiften har kontakt med modulets ramme
- Tilspænd skruen i henhold til PV-modulproducentens anbefalinger
- For hver række paneler kræves minimum fire endeklemmer – to i begyndelsen, to i slutningen af panelrækken
- Brug ikke anodiserede eller lakerede endeklemmer med stift. I så fald skal du bruge en endeklemme uden stift samt en speciel kontaktplade monteret mellem panelrammen og aluminiumsprofilen
Pakkens indhold Endeklemme H40 med jordstift. Bemærk: skruer, møtrikker og glidemøtrikker skal købes separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Klemtype | Endeklemme |
| Paneltykkelse [mm] | 40 |
| Farve | Sølv |
| Jordstift | Ja |
| Medfølgende tilbehør | Uden tilbehør |
