Skrå trapezbroklods med EPDM-pakning H63 L330 – aluminiums tagadapter til PV
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse

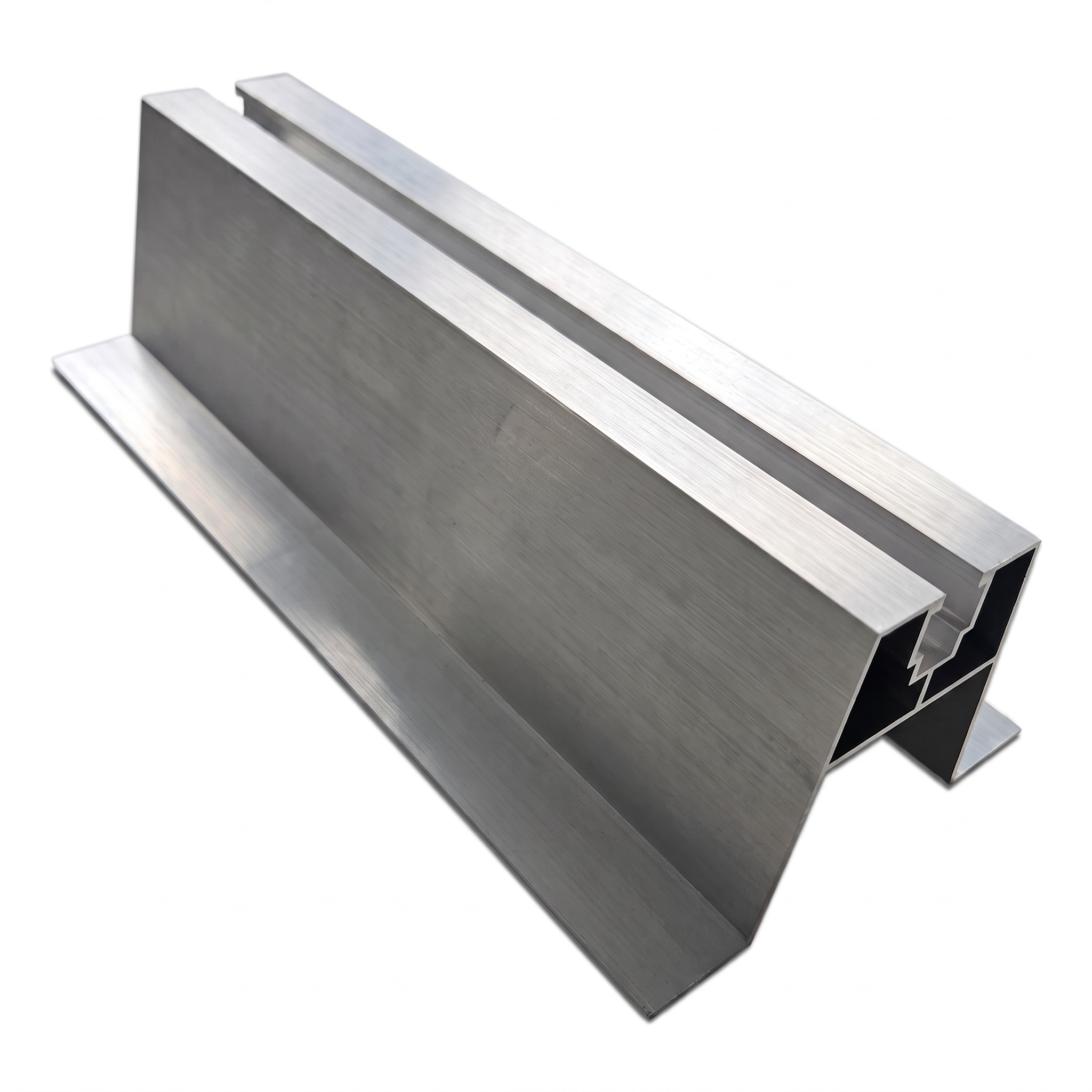

Skrå trapezbrofast med EPDM-pakning H63 L330 – aluminium
Skrå trapezbrofast med EPDM-pakning er et aluminium afstandselement beregnet til montering af fotovoltaiske konstruktioner på tage dækket med trapezplade. Profilets skrå form afspejler præcist bølgegeometrien i pladen og sikrer en stabil og tæt understøtning af monteringsskinnen uden behov for yderligere udjævningsplader.
Takket være den indbyggede EPDM-pakning beskytter brofasten effektivt tagbeklædningen mod vandindtrænging ved fastgørelsespunktet. Pakningen kompenserer for ujævnheder på pladernes overflade og dæmper mikrovibrationer, hvilket forlænger forbindelsens levetid og minimerer risikoen for korrosion i kontaktpunktet.
Fordele for monteringsholdet
- Skrå geometri — profil tilpasset hældningen på trapezpladens bølge, eliminerer behovet for udskæring og tilbøjning af elementer på byggepladsen
- EPDM-pakning medfølger — monteringsklar komponent, der ikke kræver separat bestilling og liming af pakninger
- Aluminium — let materiale med god korrosionsbestandighed, der letter transporten til taget og sikrer mangeårig holdbarhed
- Kompakt vægt på 0,350 kg — nem at håndtere og opbevare, belaster ikke tagkonstruktionen
Mål og tekniske parametre
- Længde (L): 330 mm
- Højde (H): 63 mm
- Samlet basisbredde: 94,4 mm
- Øvre platforms bredde: 40 mm
- Profilvægtykkelse: 1,2 mm
- Vægtykkelse på fastgørelseskanal: 1,3 mm
- Øvre kanalbredde (udvendig): 16,3 mm
- Øvre kanalbredde (indvendig): 13,7 mm
- Vægt: 0,350 kg
Materiale og finish
- Profilets materiale: aluminium
- Finish: standardanodisering
- Pakning: EPDM
Profilkonstruktion

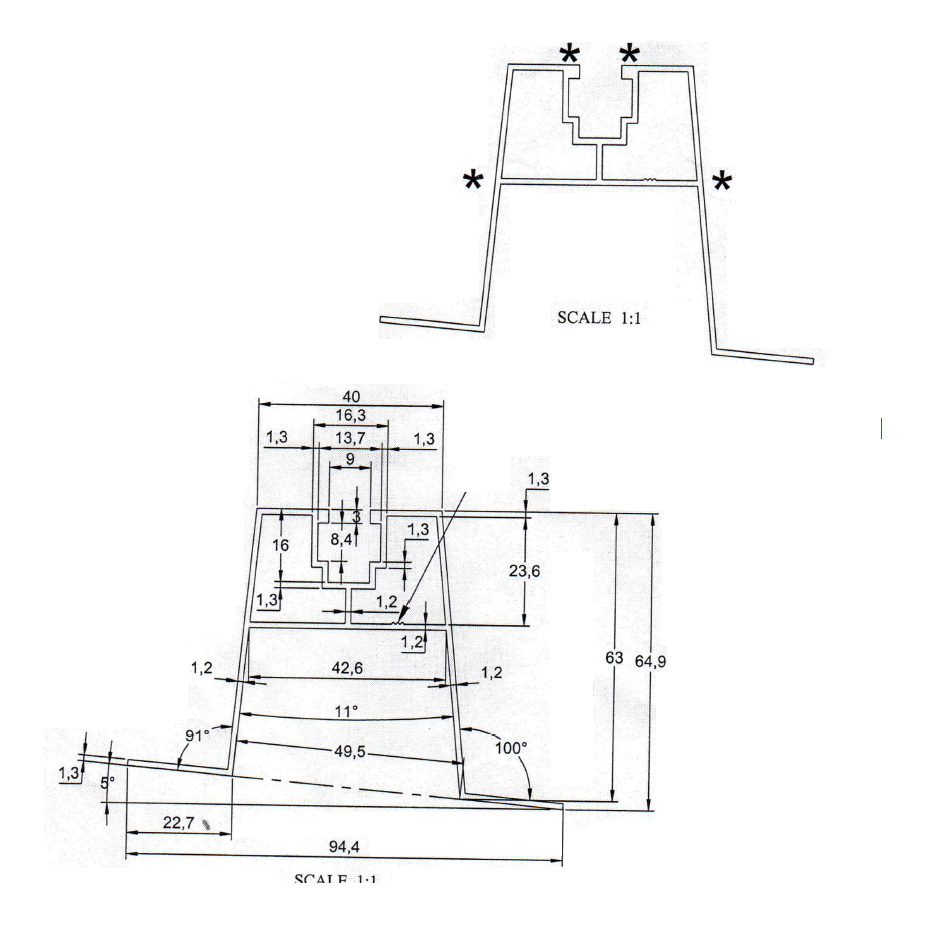

Profilets trapezformede tværsnit har to symmetriske fødder, der hviler mod tagpladens overflade. Sideskinnerne fortsætter i en indvendig forstærkningsflange. I den øverste del af profilen befinder der sig en monteringskanal med en indvendig bredde på 13,7 mm og en åbning på 8,4 mm, der muliggør fastgørelse af skruer og klemmer til bæreskinner. Steder markeret med et stjernesymbol kan udvise termiske spor (heat lines) opstået under aluminiumsekstruderingsprocessen — dette udgør ikke en kvalitetsmangel.
Den skrå trapezbrofast H63 L330 er et pålideligt mellemled mellem trapezpladen og fotovoltaikkonstruktionen, der reducerer monteringstiden og forbedrer kvaliteten af enhver taginstallation.
