Simtec Overspenningsbeskytter PV DC Type 1+2 (Klasse B+C) 1000V 3P 20kA 4,5kV
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

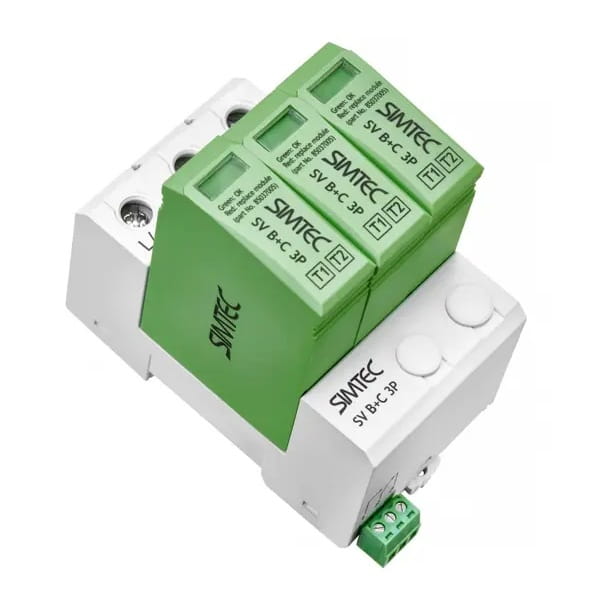

Simtec Overspændingsbeskytter PV DC Type 1+2 (Klasse B+C) 1000V 3P 20kA 4,5kV
Varistor-baseret overspændingsbeskytter til fotovoltaiske installationer SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, også kendt som lynafleder, er en enhed designet til at beskytte fotovoltaiske systemer mod virkningerne af overspændinger.
Konstrueret med varistorer og gnistgab har denne enhed til formål at reducere farlige spændingsspidser, der kan opstå som følge af direkte lynnedslag eller dets nære passage. I et forsyningssystem er det nødvendigt at anvende et tredelt hierarki af overspændingsbeskyttere (type 1, 2, 3, dvs. henholdsvis B, C, D), installeret i rækkefølge, for fuld overspændingsbeskyttelse. Overspændingsbeskytteren SV B+C 3P er specielt tilpasset til brug i fotovoltaiske installationer, der arbejder ved spændinger op til 1000 V DC, på jævnstrømssiden.
ELEKTRISKE PARAMETRE
| Parameter | Værdi |
|---|---|
| Serie og type | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Nominel systemspænding PV | 1000V DC |
| Maksimal kontinuerlig driftsspænding for fotovoltaisk system | 1060 V DC |
| Stødbølgestrøm | 6,25 kA |
| Nominel afledningsstrøm | 20 kA |
| Maksimal afledningsstrøm | 40 kA |
| Spændingsbeskyttelsesniveau | ≤4,5 kV |
| Reaktionstid | < 25ns |
| Tilladt fugtighed | 30% ÷ 90% |
| Isolationsmodstand | >100 MΩ |
| Maksimal ekstra sikring | 160 A |
| Frekvens | 48 ÷ 62 Hz |
| Fjernsignalering af fejl | JA |
| Overensstemmelse med standarder | EN 61643-31:2019-07E i overensstemmelse med direktiv 2014/35/EU |
MEKANISKE PARAMETRE
| Parameter | Værdi |
|---|---|
| Ledertværsnit | stive 2,5 ... 35 mm²; fleksible 2,5 ... 25 mm² |
| Kabinetmateriale | PA66, UL94 V0 |
| Statusindikator | optisk, rød ved beskadigelse |
| Fast montering på skinne | TS 35 |
| Driftstemperaturområde | -40°C ... +85°C |
| IP-beskyttelsesklasse | IP20 |
| Gaffelsamleskinne | modulafstand 18 mm |
| Termisk frakoblingsenhed | JA |
| Ledertværsnit for fjernsignalering | maks. 1,5 mm² - flertrådsleder, enkeltleder |
SPECIFIKATION
| Parameter | Værdi |
|---|---|
| Emballagevægt | 0,2 kg |
| Til netværk | DC (Fotovoltaisk PV) |
| Beskyttelsesklasse | B+C (Type 1+2) |
| Antal poler | 3 |
| Nominel afledningsstrøm (In) | 20kA |
| Spændingsbeskyttelsesniveau | 4,5kV |
| Bredde udtrykt i antal moduler | 3 |
| Maksimal tilladt driftsspænding | 1000V |
| Maksimal afledningsstrøm | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Anvendelse | DC (fotovoltaisk) |
| Overspændingsbeskytter type (SPD-klasse) | T1+T2 (B+C) |
| Mærkespænding [V] | 1000V DC |
| Antal poler | 3P |
| Lynstrøm (Iimp/In) [kA] | 20 kA |
| Mærke | SIMTEC |
| Beskyttelsesniveau (Up) [kV] | 4,5 kV |
