Schneider Electric Automatsikring B 16A 3P 6kA Acti9
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

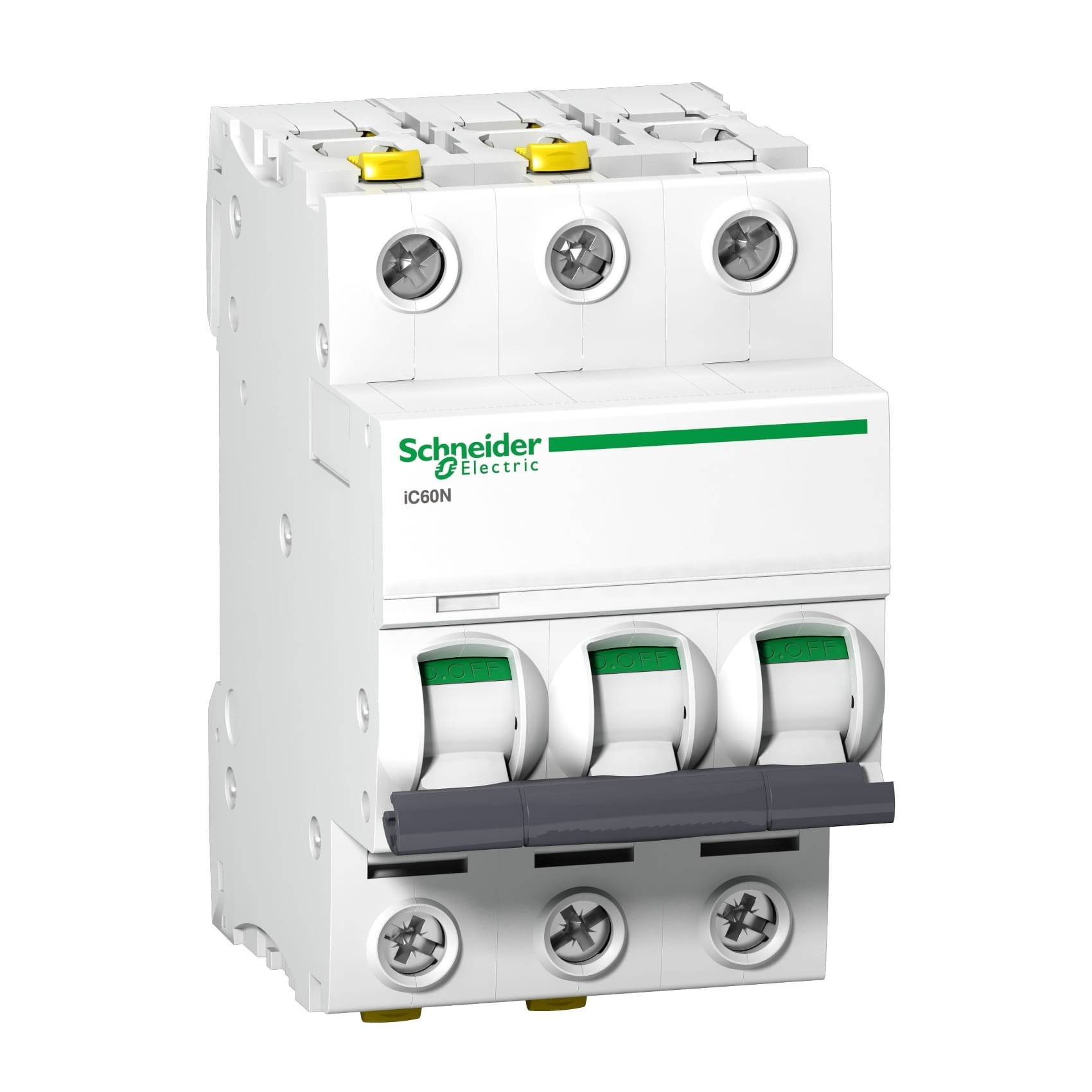

Schneider Electric Overstrømsafbryder B 16A 3P 6kA Acti9
Overstrømsafbryder B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 fra SCHNEIDER ELECTRIC beskytter effektivt elektriske installationer mod overbelastning og kortslutning.
Den er ideel til beskyttelse af elektriske installationer i boligbygninger og lignende objekter, og integreres med andre enheder i et komplet beskyttelsessæt tilpasset boligbyggeriets behov. Den har en kortslutningskapacitet på 6kA.
Specifikation
| Parameter | Værdi |
|---|---|
| Enhedens anvendelse | Distribution |
| Produktserie | Acti 9 |
| Produktnavn | Acti 9 iC60 |
| Produkt- eller komponenttype | Overstrømsafbryder |
| Forkortet enhedsnavn | IC60N |
| Polbeskrivelse | 3P |
| Antal beskyttede poler | 3 |
| [In] nominel strøm | 16 A |
| Netværkstype | [[Jævnstrøm (DC) Vekselstrøm (AC)]] |
| Udløserteknologi | Termomagnetisk |
| Karakteristik | B |
| Brugskategori | [[Kategori A i henhold til EN 60898-1 Kategori A i henhold til IEC 60898-1]] |
| Isolationsfunktion | [[Ja i henhold til EN 60898-1 Ja i henhold til EN 60947-2 Ja i henhold til IEC 60898-1 Ja i henhold til IEC 60947-2]] |
| Standarder | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Supplerende parametre
| Parameter | Værdi |
|---|---|
| Netfrekvens | 50/60 Hz |
| Øvre grænse for magnetisk udløsning | 4 x In +/- 20 % |
| Begrænsningsklasse | [[3 i henhold til EN 60898-1 3 i henhold til IEC 60898-1]] |
| Nominel isolationsspænding [Ui] | [[500 V vekselstrøm (AC) 50/60 Hz i henhold til EN 60947-2 500 V vekselstrøm (AC) 50/60 Hz i henhold til IEC 60947-2]] |
| Nominel impulsspænding [Uimp] | [[6 kV i henhold til EN 60947-2 6 kV i henhold til IEC 60947-2]] |
| Indikation af kontaktstilling | Ja |
| Styringstype | Håndtag |
| Lokal signalering | Udløserindikator |
| Monteringsbase | DIN-skinne |
| Bredde i 9 mm moduler | 6 |
| Højde | 91 mm |
| Bredde | 54 mm |
| Dybde | 78,5 mm |
| Produktvægt | 0,375 kg |
| Farve | Hvid |
| Mekanisk holdbarhed | 20000 cyklusser |
| Elektrisk holdbarhed | 10000 cyklusser |
| Tilslutninger - klemmer | [[Dobbelt klemme (top eller bund) 1…25 mm² fast Dobbelt klemme (top eller bund) 1…16 mm² fleksibel]] |
| Afisoleringsafstand | 14 mm for top eller bund tilslutning |
| Tilspændingsmoment | 2 N.m top eller bund |
| Fejlstrømsbeskyttelse | Separat blok |
Driftsmiljø
| Parameter | Værdi |
|---|---|
| Kapslingsklasse IP | [[IP20 i henhold til IEC 60529 IP20 i henhold til EN 60529]] |
| Forureningsgrad | 3 |
| Overspændingskategori | IV |
| Tropikalisering | 2 |
| Relativ fugtighed | 95 % ved 55 °C |
| Omgivelsestemperatur ved drift | -35…70 °C |
| Omgivelsestemperatur ved opbevaring | -40…85 °C |
Bæredygtighedstilbud
| Parameter | Værdi |
|---|---|
| Status for bæredygtigt tilbud | Green Premium-produkt |
| Uden SVHC REACh | Ja |
| Europæisk RoHS-direktiv | Overensstemmende |
| Uden giftige tungmetaller | Ja |
| Uden kviksølv | Ja |
| Kinas RoHS-standard | Proaktivt kinesisk RoHS-direktiv (uden for det juridiske anvendelsesområde for kinesisk RoHS) |
| WEEE | Produktet skal bortskaffes i overensstemmelse med gældende EU-affaldsdirektiver og må ikke bortskaffes sammen med almindeligt affald. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Udløsekarakteristik | B |
| Afbrydertype | overstrøm |
| Nominel strøm [A] | 16A |
| Antal poler | 3P |
| Afbrydelseevne [kA] | 6 kA |
| Mærke | SCHNEIDER ELECTRIC |
