Pakke med løbevogne med 5 ruller til selvbærende skydeporte med tilbehør

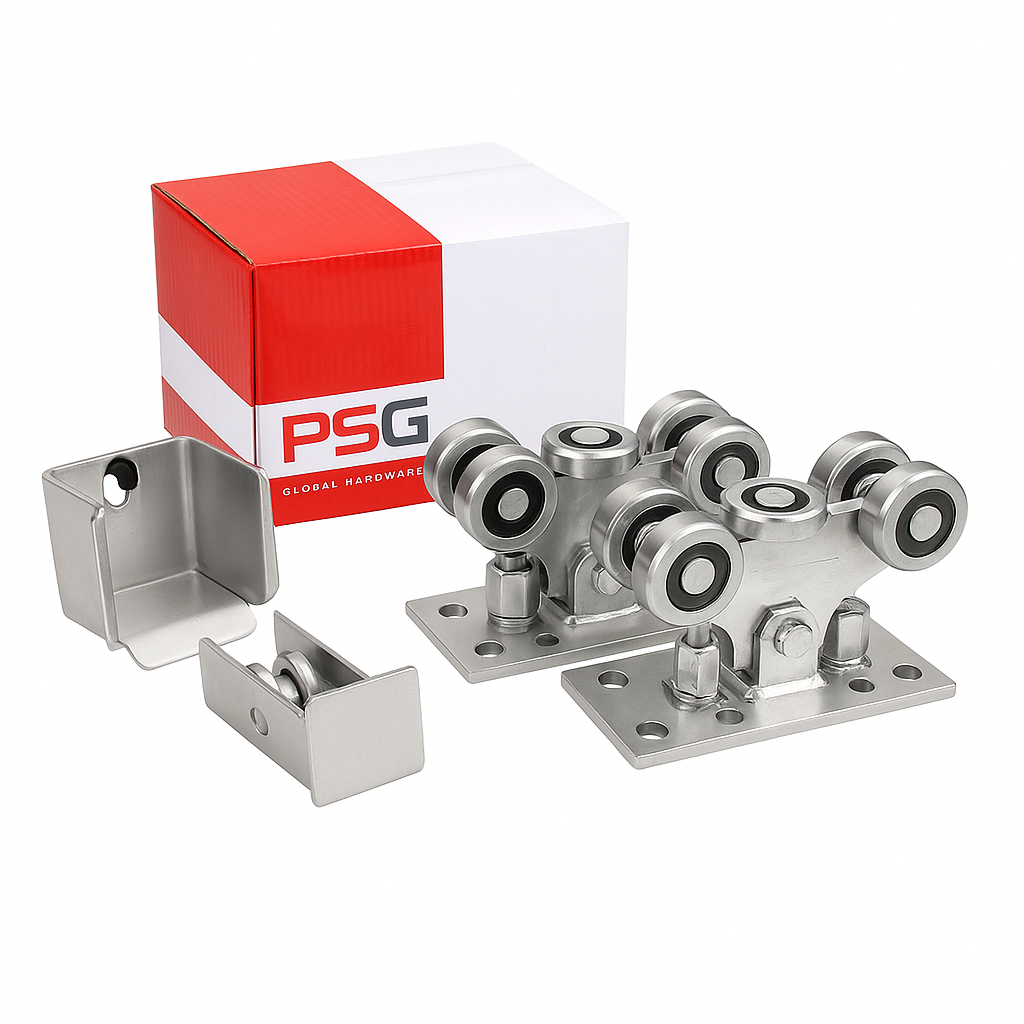

Sættets indhold

• Løbehjul med 5 metalruller — 2 stk.
• Opkørselsrulle med beskyttelsesafslutning — 1 stk.
• Stålholder til opkørsel med gummibuffer — 1 stk.
• Monteringsskruer medfølger

Generelle data for sættet

• Sættets vægt: 12,24 kg
• Emballagens volumen: 10 500 cm³
• EAN: 5901289674720

Løbehjul — opbygning og funktion

Løbehjulet er udstyret med 5 metalruller, herunder 1 horisontal rulle, som sikrer stabil portføring langs skinnen. Svingkonstruktion — løbehjulet er forbundet med basen via en tap, så det automatisk tilpasser sig skydeportens bevægelse og kompenserer for eventuelle ujævnheder og afvigelser i skinnen. Hjulets højde er justerbar med skruer, hvilket letter præcis indstilling af porten under montering.

• Antal ruller: 5 (heraf 1 horisontal)
• Konstruktion: svingbar (tap forbundet med base)
• Højdejustering: skruebaseret
• Kompatibel skinne: 70×70×4 mm
• Korrosionsbeskyttelse: galvanisk forzinkning

Mål på løbehjul

• Basens mål (L × B): 200 × 100 mm
• Afstand mellem monteringshuller: 150 × 60 mm
• Samlet højde: 150 mm
• Rullernes højde over base: 60 mm
• Monteringsbasens tykkelse: 15 mm

Opkørselsrulle med beskyttelsesafslutning

Stål-opkørselsrulle monteret i begyndelsen af skinnen på den selvbærende skydeport. Udstyret med beskyttelsesafslutning, som beskytter skinnens indre mod indtrængen af sne, is og snavs — hvilket er særligt vigtigt ved installationer, der bruges under hårde vejrforhold. Monteringsskruer medfølger.

• Materiale: stål
• Kompatibel skinne: 70×70×4 mm
• Beskyttelsesafslutning: ja (beskyttelse mod sne og is)
• Monteringsskruer: medfølger
• Korrosionsbeskyttelse: galvanisk forzinkning

Stålholder til opkørsel

Opkørselsholder monteret på portstolpen, som opkørselsrullen kører ind i ved lukning af porten. Denne løsning sikrer, at portens vægt fordeles over flere elementer, hvilket stabiliserer porten i lukket position og forlænger løbehjulenes levetid betydeligt. På bagsiden findes 2 monteringshuller samt gummibuffer, der dæmper stød.

• Materiale: stål
• Kompatible skinner: 70×70×4 mm og 80×80×5 mm
• Monteringshuller: 2 stk. (bagside)
• Buffer: gummi
• Korrosionsbeskyttelse: galvanisk forzinkning

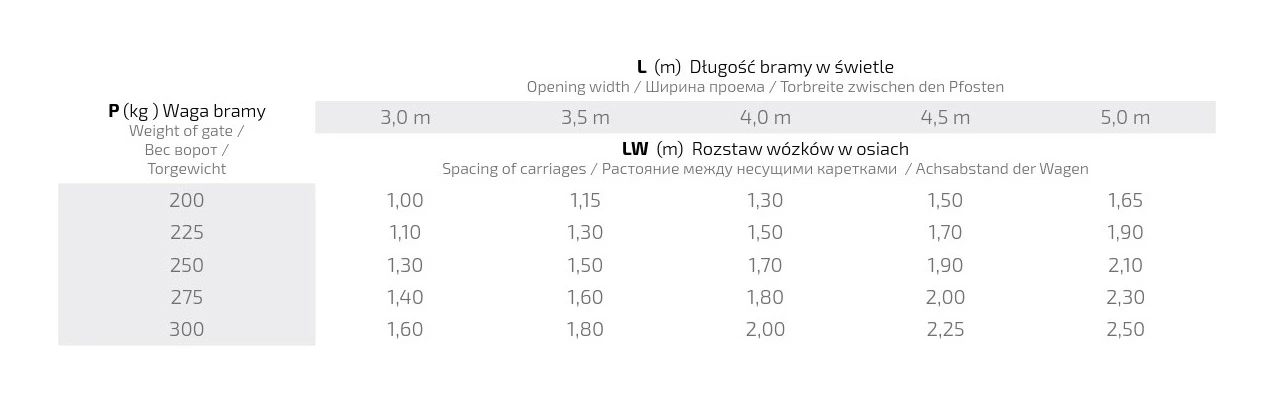

Valg af hjulafstand i akserne

Den korrekte afstand mellem løbehjulene (LW) afhænger af portens lysvidde (L) og portens vægt (P). Nedenstående tabel viser de anbefalede hjulafstande i meter, som garanterer optimal drift og systemets holdbarhed:

• Portens vægt 200 kg: afstand fra 1,00 m (L=3,0 m) til 1,65 m (L=5,0 m)
• Portens vægt 225 kg: afstand fra 1,10 m (L=3,0 m) til 1,90 m (L=5,0 m)
• Portens vægt 250 kg: afstand fra 1,30 m (L=3,0 m) til 2,10 m (L=5,0 m)
• Portens vægt 275 kg: afstand fra 1,40 m (L=3,0 m) til 2,30 m (L=5,0 m)
• Portens vægt 300 kg: afstand fra 1,60 m (L=3,0 m) til 2,50 m (L=5,0 m)

Portlysvidderne i tabellen: 3,0 m, 3,5 m, 4,0 m, 4,5 m og 5,0 m.

Alle sættets komponenter er galvanisk forzinkede, hvilket sikrer effektiv korrosionsbeskyttelse og lang levetid — både ved indendørs installationer og ved installationer udsat for skiftende vejrforhold. Den komplette pakke giver installationsvirksomheden mulighed for at bestille alt beslag i én ordrelinje — uden risiko for at overse en enkelt komponent.
