PSG beslag til indkørselsholder for skydeporten – sidemontage, stål
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

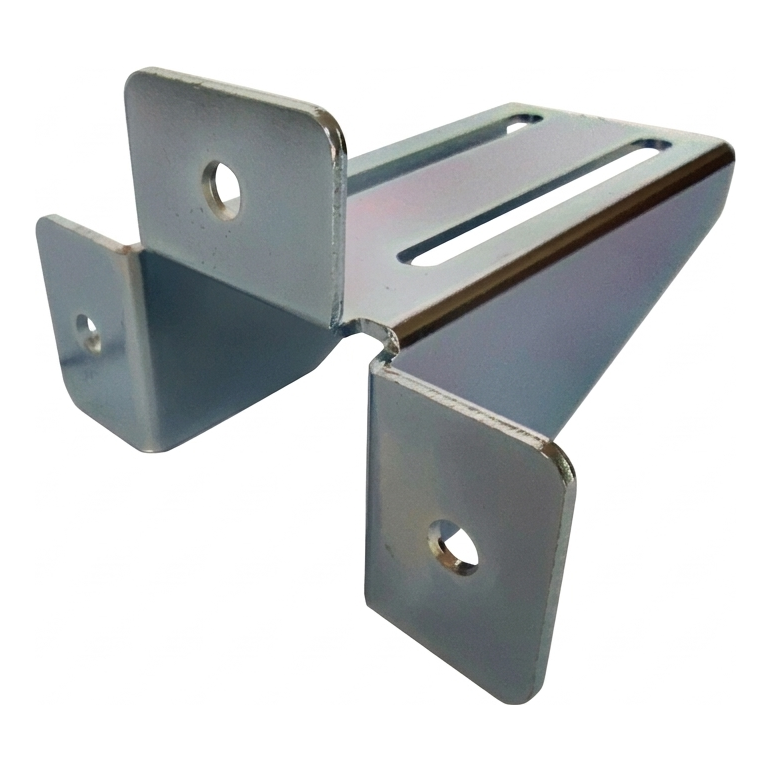

PSG beslag til indkørselsholder for skydeporten – sidemontage, stål
PSG beslag til indkørselsholder er et stålkonstruktionselement designet til sidemontage af indkørselssokkel i selvbærende skydeporte. Takket være solid konstruktion af stålplade med tykkelse på 4 mm og præcise monteringshuller sikrer det holdbar og stabil fastgørelse af rulleholder til stolpe eller væg. Produktet forkorter installationstiden — langhuller (bønnehullerne) muliggør justering af position uden behov for at bore igen.
Beslaget er et nødvendigt element i skydeportsystemer, hvor indkørselsholderen skal monteres sidelæns og ikke oppefra. Det fungerer godt overalt, hvor stolpe- eller vægkonstruktionen kræver, at indkørselssoklen flyttes væk fra monteringsoverfladen — udspringet på 175 mm sikrer passende afstand.

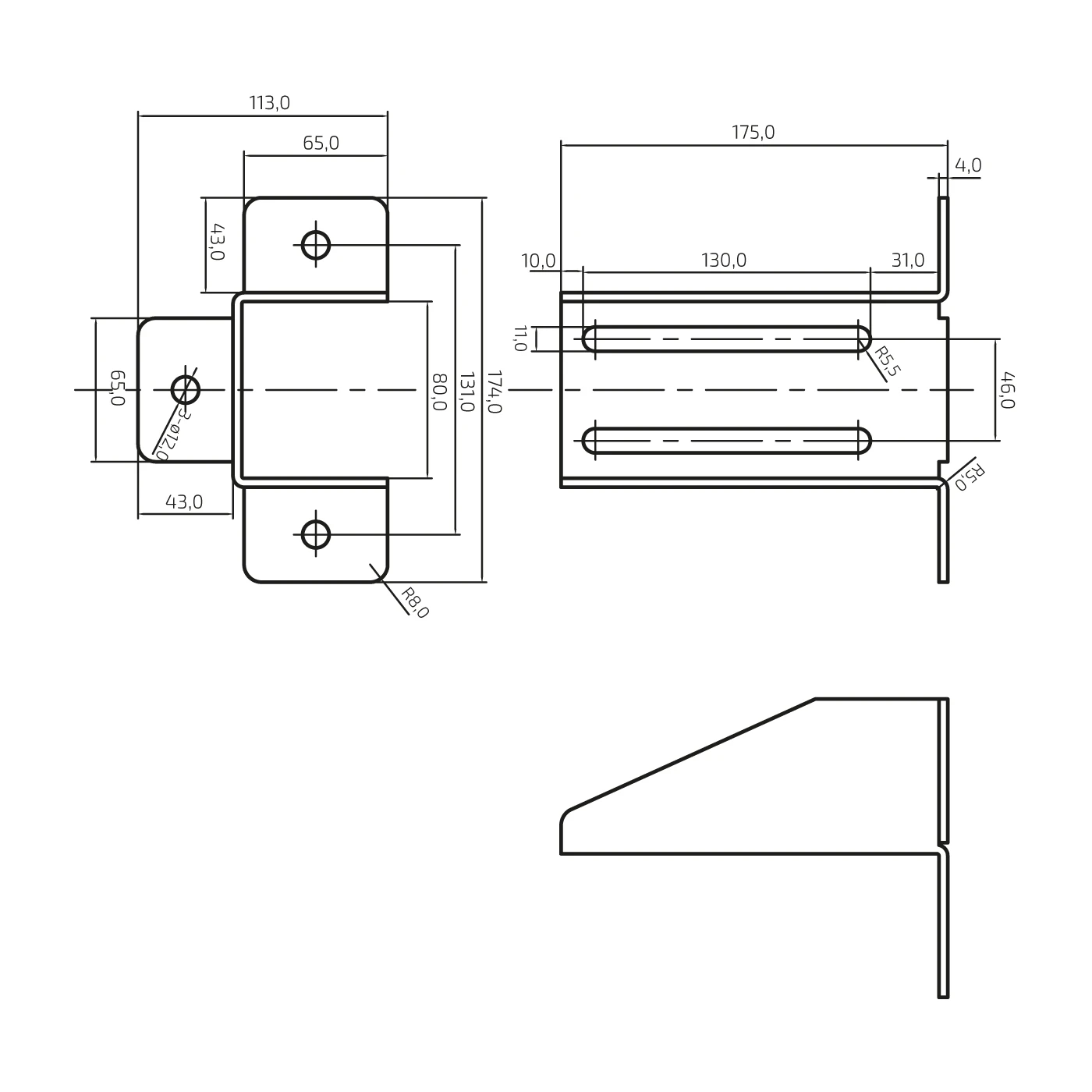

Ydre dimensioner
- Samlet højde: 174 mm
- Samlet bredde: 113 mm
- Længde (udspring fra væg): 175 mm
- Korpushøjde: 80 mm
- Pladetykkelse: 4 mm
- Vægt: 1,156 kg
Monterings- og justeringshuller
- Monteringshuller: 3 × ⌀12 mm (på sideflanger)
- Afstand mellem monteringshuller (lodret): 131 mm
- Langhuller (bønnehuller): længde 130 mm, bredde 11 mm
- Afstand mellem bønnehuller (lodret): 46 mm
- Afstand fra bønnehul til forkant: 10 mm
- Afstand fra bønnehul til bagkant: 31 mm
- Afrundingsradius på bønnehul: R5,5
Befæstelsesflanger
- Dimensioner på sideflanger: 65 × 43 mm
- Dimensioner på forflange: 65 × 43 mm
- Kantafrundingsradius: R8
- Bøjningsradius: R5
Materiale- og identifikationsdata
- Materiale: stålplade
- Producent: PSG
- EAN: 5903313203593
Beslaget egner sig til montage på både stål- og betonstolper. Langhullerne muliggør præcis justering af indkørselssokkelens position vandret, hvilket er særligt nyttigt ved korrektion af portens akse efter opsætning af stolper. Tre runde huller ⌀12 mm på flangerne sikrer pålidelig forankring af elementet til underlaget.
