Noark Tilslutningsboks med Overspenningsbeskyttelse DC+AC 50A 3-Faset SH-729
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

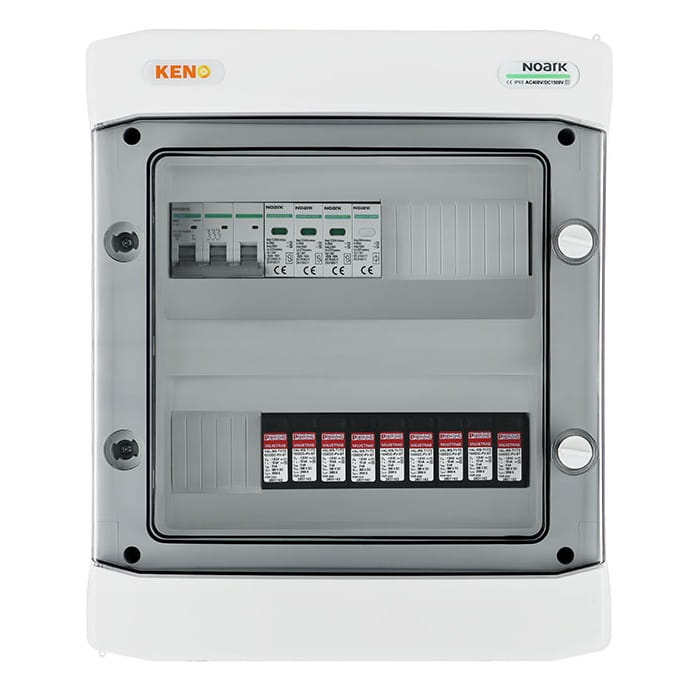

Noark Tilslutningsboks med Overspændingsbeskyttelse DC+AC 50A 3-Faset SH-729
Tilslutningsboks med overspændingsbegrænsning DC + AC, type 1+2, model SH-729 DCAC
Tilslutningsfordelingstavle, designet til forsyning af solcelleinvertere, sikrer ikke kun beskyttelse mod kortslutninger og overbelastninger, men også mod indirekte og direkte lynnedslag på begge strømsider - både vekselstrøm og jævnstrøm.
Den er beregnet til anvendelse i jordede og isolerede PV-installationer, og takket være den høje beskyttelsesgrad IP er udvendig montering mulig. Fordelingstavlens konstruktion er tilpasset påbygningsmontering, og afhængigt af udstyret kan den opfylde forskellige funktioner.
- Standard, afprøvet kabinet: Sikrer soliditet og holdbarhed, hvormed fordelingstavlerne er klar til at imødekomme forskellige installationskrav.
- Mulighed for montering af nøglelås: Giver et ekstra sikkerhedsniveau og begrænser adgang til elektriske enheder kun for autoriserede personer.
Grundlæggende parametre DC-side
| Parameter | Værdi |
|---|---|
| Antal PV-strengindgange | -udgange | 3 | 3 |
| Antal | Type overspændingsbegrænsning DC | Type | 3 | Phoenix | T1/T2 |
| Tilslutningstype | Panel MC4 Stäubli |
Grundlæggende parametre AC-side
| Parameter | Værdi |
|---|---|
| Overspændingsbegrænsning AC | Type | Noark | T1/T2 |
| Overstrømsafbryder | Noark B50A 3F |
Anvendt overspændingsbegrænsning DC (SPD)
| Parameter | Værdi |
|---|---|
| Producent / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Overspændingsbeskyttelse | T1 / T2 |
| Tomgangsspænding UOCSTC | ≤ 975 V DC |
| Maksimal udladningsstrøm Imax (8/20) μs | 40 kA |
| Responstid tA | ≤ 25 ns |
| Prøvestrøm for lyn (10/350) μs, ladning | 2,5 As |
| Prøvestrøm for lyn (10/350) μs, specifik energi | 6,25 kJ/Ω |
| Prøvestrøm for lyn (10/350) μs, spidsværdi Iimp | 5 kA |
| Total afledt strøm Itotal (8/20) μs | 40 kA |
| Total afledt strøm Itotal (10/350) μs | 5 kA |
| Isolationsmodstand Riso | > 5 GΩ (ved 500 V DC) |
| Nominel udladningsstrøm In (8/20) μs | 15 kA |
| Nominel belastningsstrøm IL | 80 A |
| Langvarig driftsstrøm ICPV | < 20 μA |
| Maksimal kontinuerlig driftsspænding UCPV | 1170 V DC |
| Kortslutningsbestandighed ISCPV | 2000 A |
| Restspænding Ures | ≤ 3,5 kV (ved In) |
| - | ≤ 2,9 kV (ved 5 kA) |
| - | ≤ 3,2 kV (ved 10 kA) |
| - | ≤ 3,7 kV (ved 20 kA) |
| - | ≤ 4,1 kV (ved 30 kA) |
| - | ≤ 4,6 kV (ved 40 kA) |
| Beskyttelseslederstrøm IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Beskyttelsesniveau Up | ≤ 3,5 kV |
| Effektforbrug i standby-tilstand PC | ≤ 25 mVA |
| Tilslutningskonfiguration | Y-konfiguration |
Anvendt overstrømsafbryder (MCB) (1)
| Parameter | Værdi |
|---|---|
| Producent / Model | Noark / Ex9BN 3P B50 |
| Nominel strøm | 50A; 3-F |
| Nominel driftsspænding Ue | 230/415 V AC |
| - | 72 V DC pr. pol (1P, 2P) |
| - | 48 V DC pr. pol (3P, 4P) |
| Minimumsspænding | 12 V AC/DC |
| Nominel impulsspænding Uimp i henhold til IEC 60898-1 | 6 kV |
| Nominel impulsspænding Uimp i henhold til IEC 60947-2 | 6 kV |
| Nominel kortslutningskapacitet Icn i henhold til IEC 60898-1 | 6 kA |
| Nominel kortslutningskapacitet Icn i henhold til IEC 60947-2 | 10 kA |
| Nominel isolationsspænding Ui | 690 V AC |
| Antal poler | 3 |
| Frekvens | 50/60 Hz |
| Karakteristik | B |
| Udført i henhold til | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekanisk levetid | 20 000 koblinger |
| Elektrisk levetid | 10 000 koblinger |
| Energibegrænsningsklasse | 3 |
| Anvendelseskategori | A |
| Forsyningsretning | Vilkårlig (fra top eller bund) |
Anvendt overspændingsbegrænsning AC (SPD)
| Parameter | Værdi |
|---|---|
| Producent / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Tilslutning | L-N/PE N-PE |
| Udført i henhold til | EN 61643-11 |
| Begrænsningstype | Type 1+2 (klasse I+II, B+C, T1+T2) |
| Indsatsudførelse | MOV (Varistor)GDT (Gnistgab) |
| Nominel spænding Un | 230 V AC |
| Referencetestspænding UREF | 255 V AC |
| Kontinuerlig driftsspænding Uc | 275 V AC 255 V AC |
| Frekvens f | 25 kA pr. pol 50 kA pr. pol |
| Specifik energi W/R | 156.25 kJ/Ω |
| Maksimal impulsstrøm Iimp (10/350 μs) | 12.5 kA pr. pol 50 kA pr. pol |
| Maksimal udladningsstrøm Imax (8/20 μs) | 50 kA pr. pol |
| Spændingsbeskyttelsesniveau Up for strøm In | 1.5 kV |
| Spændingsbeskyttelsesniveau Up for strøm Imax | 1.8 kV 1.5 kV |
| Spændingsbeskyttelsesniveau Up for 5 kA (8/20 μs) | 1 kV |
| N-PE Slukkningsevne for følgestrøm Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Differentialstrøm IPE ved UREF | ≤ 1 mA |
| Begrænsningsspænding for strøm 1mA | 387 - 473 V |
| Responstid | ≤ 25 ns ≤ 100 ns |
| Maksimal forsikringsbeskyttelse | 160 A gG |
| Kortslutningsbestandighed | 50kA |
| Kortslutningsmodstand ISCCR | 10kA |
| Strømfaktor k | 1kA |
| LV-systemtype | TN-S, TT (3+1) |
