Mellemklemme H25 L50 - rå med jordstift
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

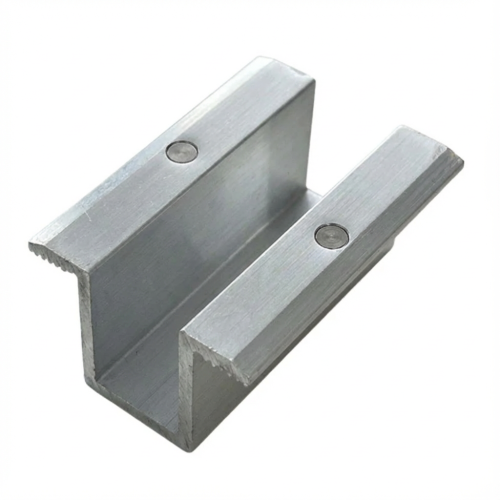

Midterklemme L50 H25 - høj - rå med jordforbindelsesstift
Midterklemme H25 med jordforbindelsesstift er et professionelt monteringselement, beregnet til fastgørelse af fotovoltaiske moduler med rammehøjde fra 30 mm og opefter. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.
Det karakteristiske ved denne klemme er to integrerede jordforbindelsesstifter – én på hver side – som muliggør hurtig og effektiv potentialudligning mellem tilstødende fotovoltaiske moduler ved at gennemtrænge deres anodiserede lag under tilspænding. Denne løsning letter ikke kun monteringen ved at eliminere behovet for yderligere jordingsskiver, men forkorter også installationstiden betydeligt og sikrer et højt niveau af sikkerhed og effektivitet i hele systemet.
Dette er en innovativ løsning, der understøtter installationer af lyn- og overspendingsbeskyttelse, særligt nyttig i fotovoltaiske systemer.
Tekniske data
- Modulrammehøjde: fra 30 mm og opefter
- Samlet bredde: 36 mm
- Samlet højde: 24,3 mm
- Samlet længde: 50 mm
- Indvendig kanalbredde: 14,4 mm
- Monteringshullets diameter: 9 mm (M8)
- Materiale: aluminium 6063-T66
- Finish: rå aluminium
- Anbefalet tilspændingsmoment: den nøjagtige værdi skal altid kontrolleres i modulproducentens specifikation
- Anvendte skruer: M8
Anvendelse Midterklemmen er et væsentligt fastgørelseselement til installation af solmoduler – den bruges til at forbinde og fastgøre to tilstødende paneler til aluminiumsprofilen. Produktet er beregnet til montering af solmoduler på flade og skrå tage. Anvend midterklemmer mellem tilstødende paneler i en række. Til fastgørelse af endepaneler (i rækkernes ender) skal der anvendes endeklemmer.
Kompatibilitet
- Aluminiumsprofiler tilpasset sekskantskruer
- Aluminiumsprofiler til T-skruer
- Trapezprofiler til tage med trapezplade
Fordele
- Højkvalitetsmateriale – fremstillet af aluminium 6063-T66, karakteriseret ved stor modstandsdygtighed over for vejrforhold.
- Holdbarhed – høj fremstillingskvalitet garanterer varig fastgørelse af fotovoltaiske panelkonstruktioner.
- Korrosionsbestandighed – modstandsdygtig over for eksterne faktorer og korrosion.
- Mekanisk styrke – modstandsdygtig over for stød og mekaniske skader.
- Sikker ledning – specialdesignede stifter gennemtrænger panelernes anodiserede belægning og sikrer sikker potentialudligning uden behov for jordingsskiver.
- Potentialudligning – sikrer kontinuerlig ledning mellem moduler og bærekonstruktion.
- Riflet overflade – tandede trykflader sikrer sikkert greb og forhindrer panelernes forskydning.
Monteringsvejledning
- Monter klemmen på monteringsskinnen ved hjælp af glidehammer og M8-skrue.
- Placer to tilstødende fotovoltaiske paneler inden for klemmen, og sørg for, at jordforbindelsesstifterne har kontakt med begge modulers rammer.
- Tilspænd skruen – kontroller panelproducentens specifikation – den angiver den optimale tilspændingskraft.
Pakkens indhold Midterklemme H25 med jordforbindelsesstift. Bemærk: skruer, møtrikker og glidehammere skal købes separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Klemtype | Midterste |
| Paneltykkelse [mm] | 30-45 |
| Farve | Sølv |
| Jordstift | Ja |
| Medfølgende tilbehør | Uden tilbehør |
