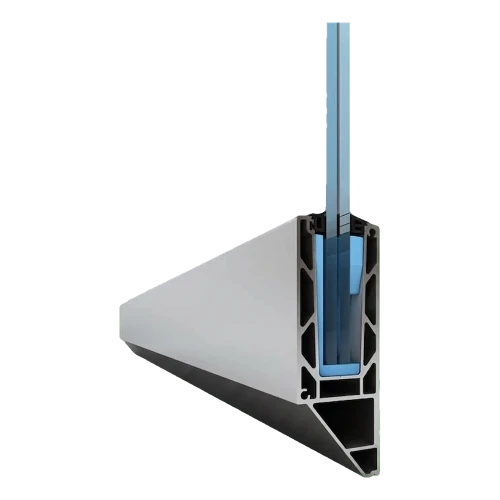

Kozza KE 120 – U-profil til helglasrækværk 5000 mm, sidemontage

Fleksibilitet i glastykkelse er en af de største fordele ved KE 120-profilen. Systemet understøtter tre intervaller: 12–13,52 mm, 16–17,52 mm og 20–21,52 mm. Tilpasningen sker med dedikerede afstandsindlæg, der præcist centrerer og stabiliserer glaspladen i profilets kammer. Dermed dækker én profiltype behovene i mange forskellige projekter – fra lette indendørs gelændere til robuste udendørs gelændere med tykt lamineret glas.

Mål for profilets tværsnit

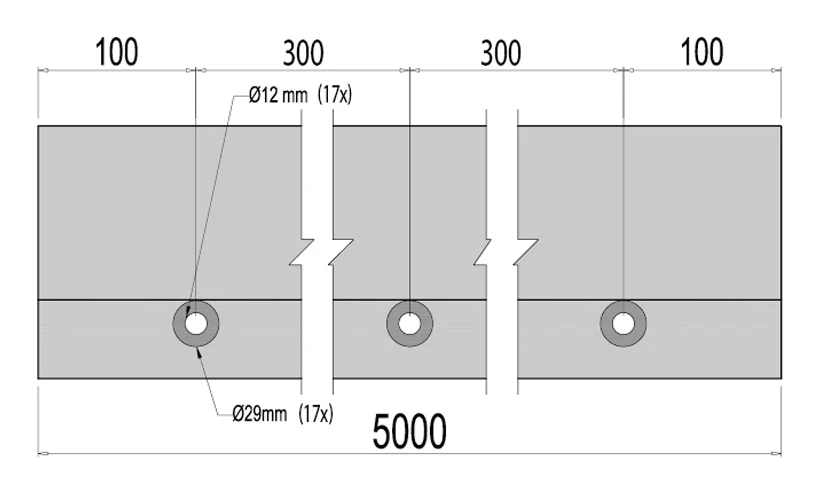

Skema over monteringshuller

Profilet har 17 monteringshuller fra fabrikken, jævnt fordelt over hele længden på 5000 mm. Afstanden mellem hullerne er 300 mm, og afstanden fra profilets kant til centrum af det første og det sidste hul er 100 mm. Hvert hul har en diameter på Ø12 mm med forsænkning på Ø29 mm, hvilket gør det muligt at montere med undersænkede skruer. Den præcise placering af hullerne fremskynder installationen betydeligt – der er ingen grund til at bore på stedet.

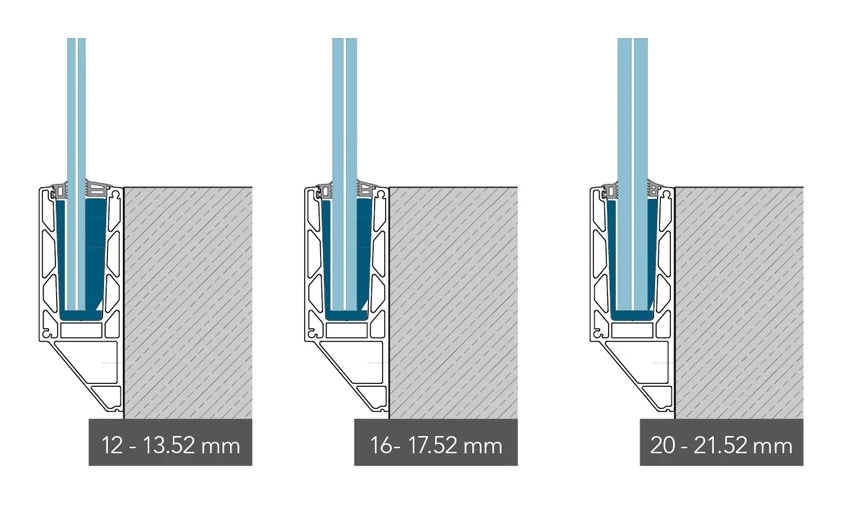

Varianter af glastykkelse

KE 120-profilet er kompatibelt med tre områder af glastykkelse. Valg af den rette afstandsindlæg giver mulighed for hurtig tilpasning til det konkrete projekt – uden behov for at bestille et andet profil.

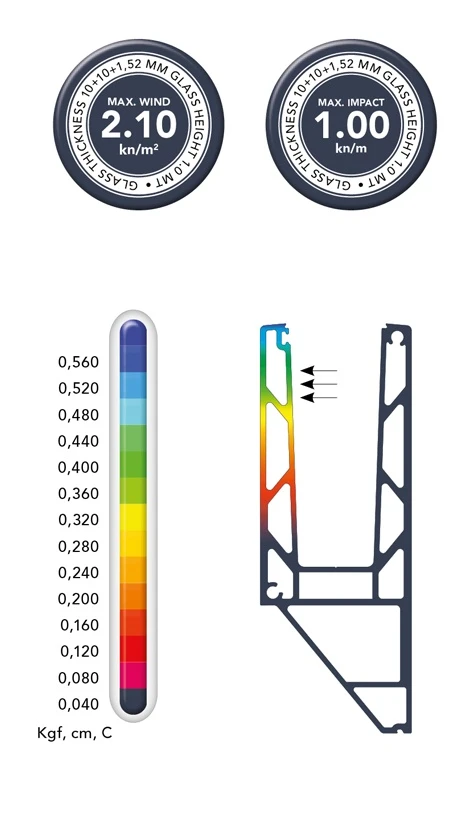

Styrke og belastningsmodstand

KE 120-profilet er testet for vind- og stødbelastninger. For glas med en tykkelse på 10+10+1,52 mm og en højde på 1,0 m er den maksimale vindbelastning 2,10 kN/m², og den maksimale stødkraft er 1,00 kN/m. Resultaterne for flytning angives for et profil med en baselængde på 1 m ved en vandret belastning under 500 kg (5000 N), fra basen til profilets højeste punkt.

Profilet monteres fra siden på væggen eller den bærende konstruktion med egnede mekaniske eller kemiske ankre. Takket være de fabriksfremstillede huller med forsænkning ligger profilet fladt mod underlaget og giver et æstetisk, lineært udtryk uden synlige befæstelseselementer. Sidemontage egner sig især til steder, hvor montage i gulvet ikke er mulig – f.eks. på mezzaniner, altaner med færdigt gulv eller støttemure.

Den maksimale højde på glaspladen i profilet er 120 cm. Denne værdi gør det muligt at udføre gelændere i overensstemmelse med sikkerhedskravene til beboelsesbygninger og offentlige bygninger og sikrer samtidig det optimale forhold mellem glashøjde og profilets mekaniske styrke.

Montagevejledning trin for trin

Kozza KE 120-systemet er udviklet til hurtig montering. Nedenstående skemaer viser de enkelte installationstrin – fra montering af bundprofilen på væggen og isætning af glasset til montering af endestykker og dæksler.

Trin 1 – Montering af bundprofilen (trin 1–6)

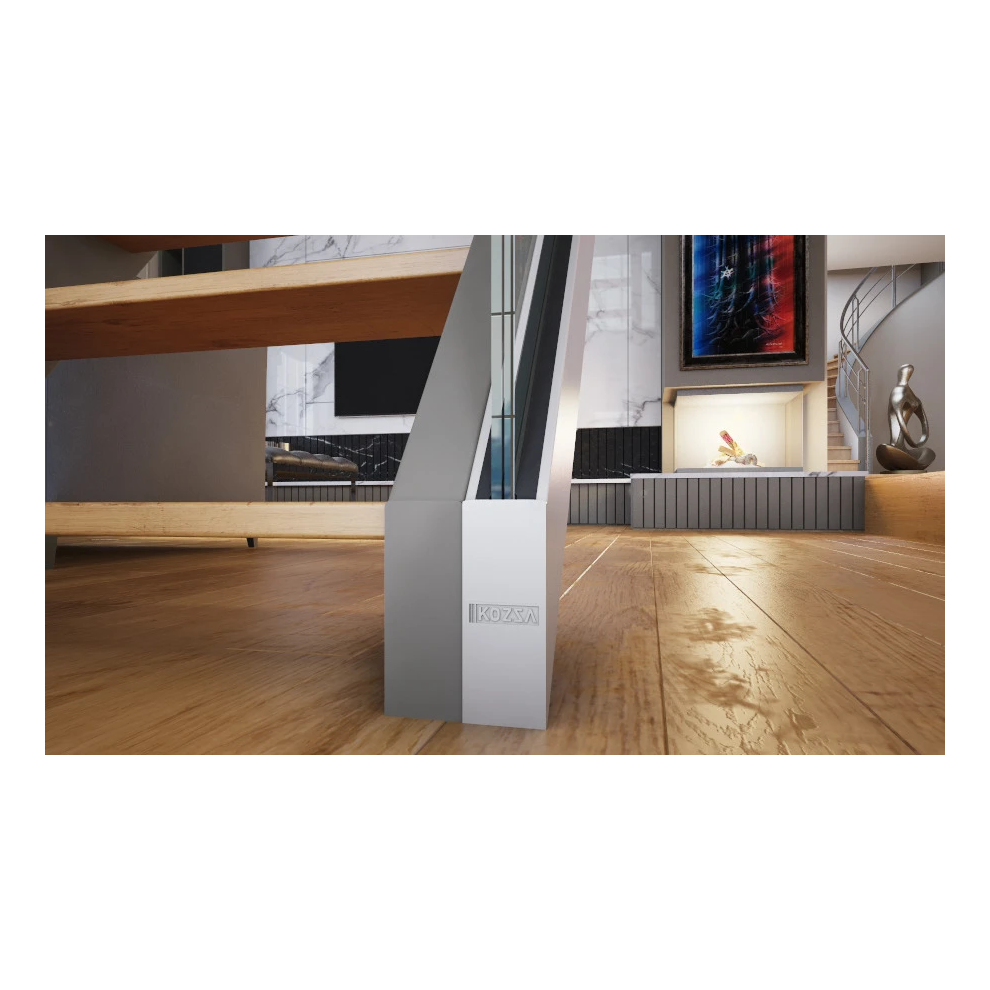

Kozza KE 120-profilen er en løsning, der kombinerer konstruktiv styrke med æstetikken i moderne design. Det flade system med mat anodisering giver en diskret, elegant finish, der passer til nutidens arkitektoniske trends. For installationsfirmaer er det afgørende, at monteringen er enkel – fabriksborede huller, en letforståelig vejledning i 12 trin og universelle glastykkelsesområder eliminerer behovet for tidskrævende tilpasninger på byggepladsen.
