Kozza KE 105 – L-formet aluminiumsprofil til helglasgelændere 5000 mm sort
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

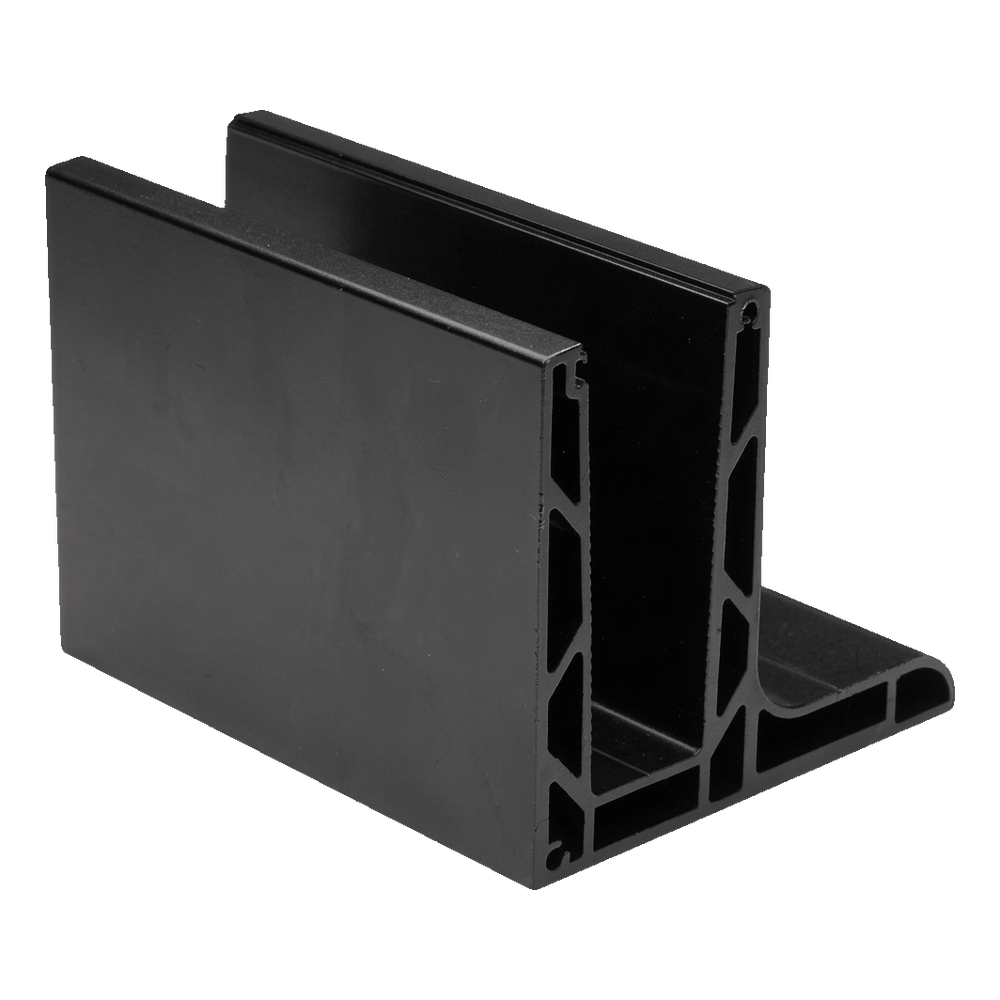

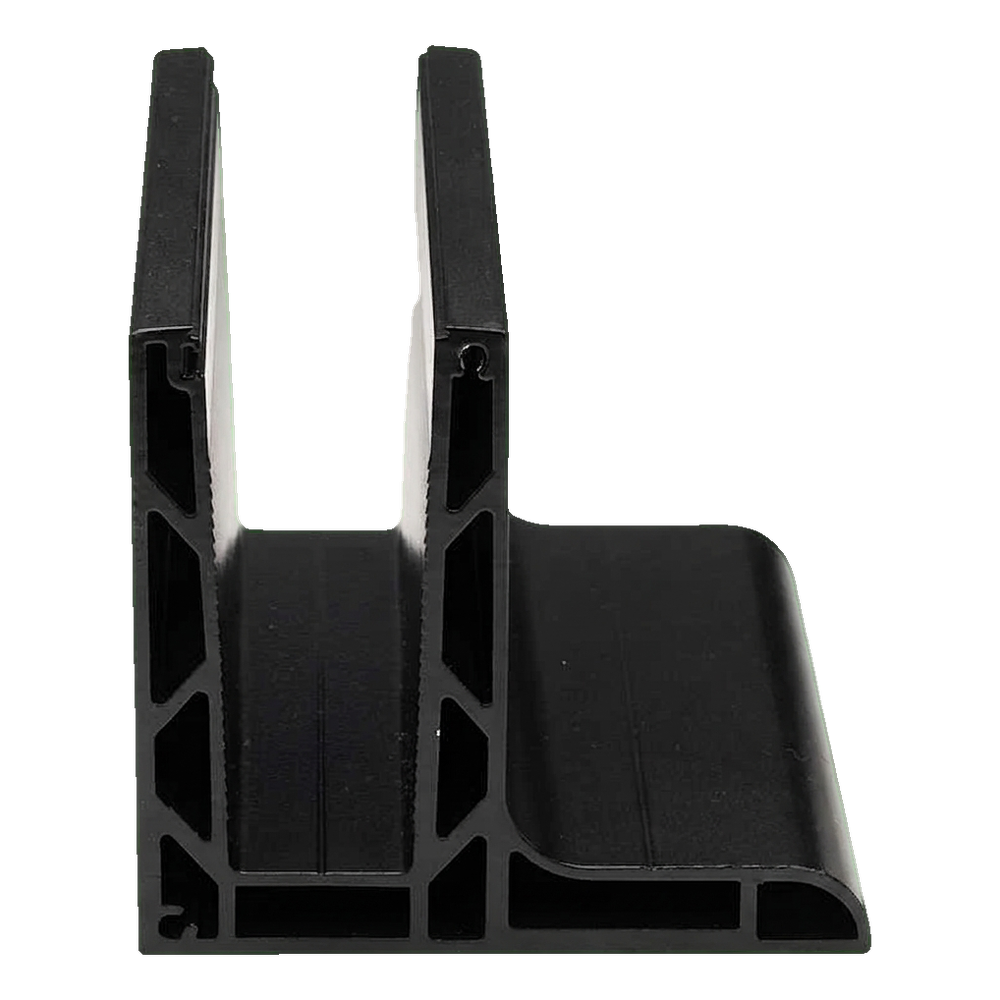

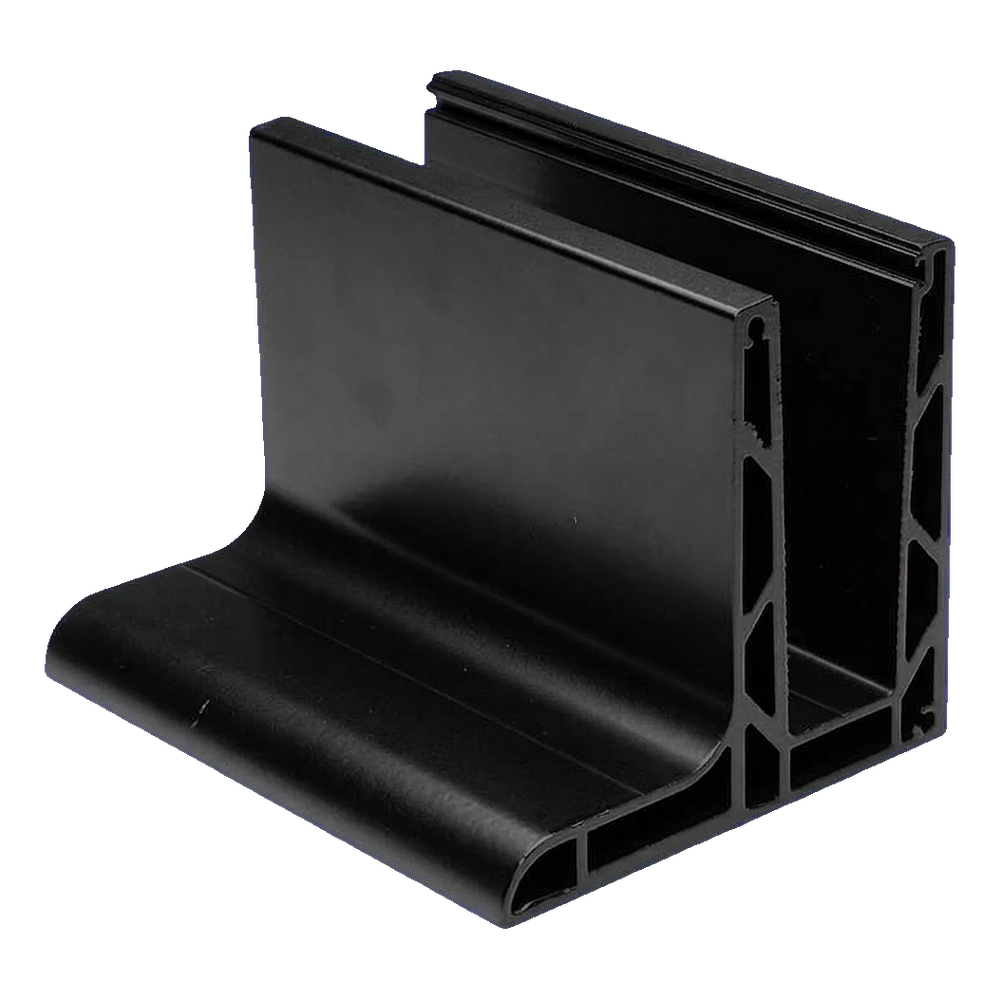

Kozza KE 105 – L-profil i aluminium til heldækket glasbalustrade 5000 mm sort
L-profil med kamre i serien Kozza KE 105 er en professionel løsning til montering af heldækkede glasbalustrader, beregnet til langsgående fastgørelse fra oven. Takket være det flade system passer profilen perfekt til moderne arkitektur – den egner sig både til boliger og til erhvervsejendomme som hoteller, indkøbscentre og kontorbygninger.
Vigtigste fordele for installatøren
- Universelt område for glastykkelse — profilen kan rumme glasplader med en tykkelse på 12 til 21,52 mm, så du ikke behøver at have forskellige profilvarianter på lager
- Langsgående fastgørelse fra oven — hurtig og nem montering, ideel ved færdige gulve og færdige dæk
- Fladt system — minimalistisk udseende uden fremspringende elementer, i tråd med aktuelle arkitektoniske trends
- Færdige monteringshuller — 17 huller med forsænkning placeret med 300 mm mellemrum muliggør øjeblikkelig forankring uden ekstra boring
- Sort farve — elegant, anodiseret finish, der passer til mørke rammer og moderne interiører
Profilens mål og parametre
- Profillængde: 5000 mm
- Højde (H): 110 mm
- Bundbredde (W): 120 mm
- Bredde på den øvre del – glasrille: 60 mm
- Indvendig bredde i bunden af glasrillen: 30 mm
- Område for glastykkelse: 12–21,52 mm
- Materiale: aluminium EN AW 6063
- System: fladt
- Fastgørelse: langsgående fra oven
- Farve: sort
- Vægt: 30 kg

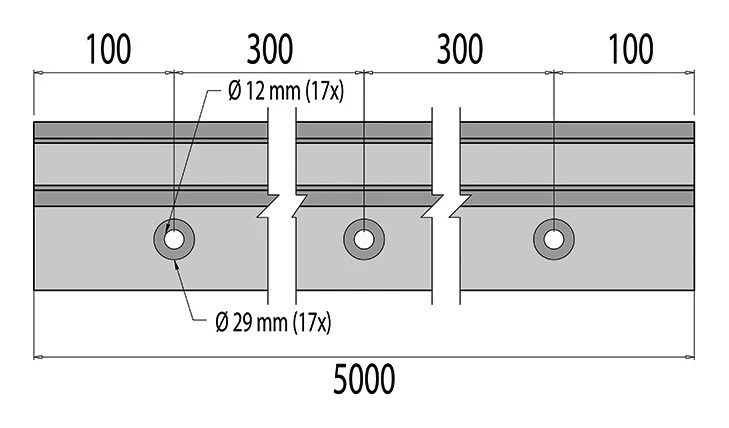

Placering af monteringshuller
- Antal huller: 17 stk.
- Diameter på gennemgående hul: Ø 12 mm
- Diameter på forsænkning: Ø 29 mm
- Afstand mellem hullernes centerlinjer: 300 mm
- Afstand fra første/sidste hul til kanten: 100 mm

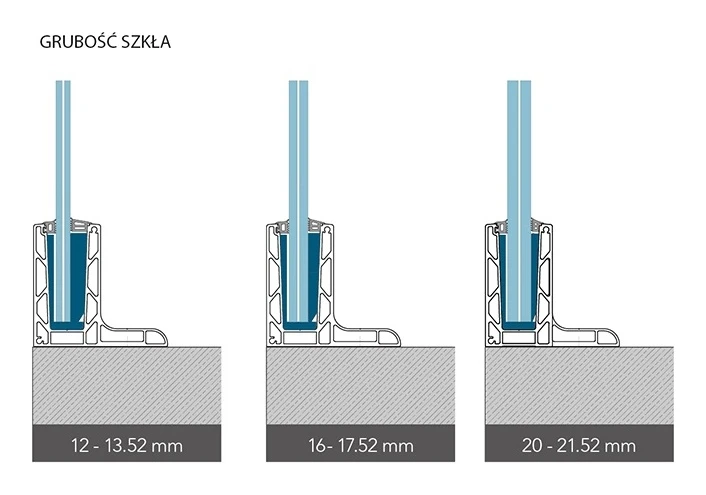

Kompatibilitet med glas
KE 105-profilen kan anvendes med tre tykkelsesintervaller for hærdet og lamineret glas. Takket være GLASSMOVE-fastgørelsessystemet tilpasser pakningerne inde i profilen sig den konkrete glastykkelse og sikrer en stabil og sikker montering:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm
Forankringsmetode
Profilen kan forankres mekanisk til underlaget med ankre — tegningerne ovenfor viser tre typiske monteringsvarianter afhængigt af afretningslagets tykkelse og underlagets type. Forsænkningerne i monteringshullerne (Ø 29 mm) gør det muligt at skjule skruehovedet under profilets overflade.
Styrke og analyse af flytninger
Profilen er blevet underkastet en analyse med finite element-metoden (FEM). Resultaterne for flytning er angivet for en profil med en baselængde på 1,0 m ved en vandret belastning under 500 kg (5000 N), målt fra bunden til profilets højeste punkt. For glas med tykkelse 10+10+1,52 mm og en højde på 1,0 m blev der opnået:
- Maksimal vindbelastning: 2,65 kN/m²
- Maksimal stødbelastning: 1,35 kN/m
Styrketabel for KE-serien
Nedenstående tabel viser de maksimale værdier for vind- og stødbelastning for tre modeller i KE-serien afhængigt af glassets tykkelse og højde:
Tabel over styrkeparametre for KE-serien
| KE-serien | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas i højde 1,0 m | Glas i højde 1,2 m | Glas i højde 1,0 m | Glas i højde 1,2 m | Glas i højde 1,0 m | Glas i højde 1,2 m | |||||||
| Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vindlast (kN/m²) | Maks. slagbelastning (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Monteringsvejledning – KE 105-serien
Monteringen foregår i tre etaper. I første etape (trin 1–6) forankres profilen til underlaget, pakningerne placeres, og glasruden skubbes på plads. I anden etape (trin 7–9) monteres spændekiler og sikringslisten. I tredje etape (trin 10–12) spændes fastgørelseselementerne, og profilets afdækning monteres.
Kammerprofilen i L-form fra KE 105-serien er udviklet og konstrueret i overensstemmelse med arkitekters anbefalinger og krav. Takket være GLASSMOVE-systemet og den optimerede kammerkonstruktion giver den høj stivhed ved lav vægt og forenkler samtidig installationen – hvilket giver kortere monteringstid og lavere lønomkostninger på byggepladsen.
Tekniske data
| Tilbehørstype | U-profil |
| Materiale | Aluminium |
