Kozza KE 105 – L-formet aluminiumsprofil til helglasbalustrade 5000 mm
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
Kozza KE 105 – L-formet aluminiumsprofil til heldækket glasbalustrade 5000 mm, langsgående montering fra oven

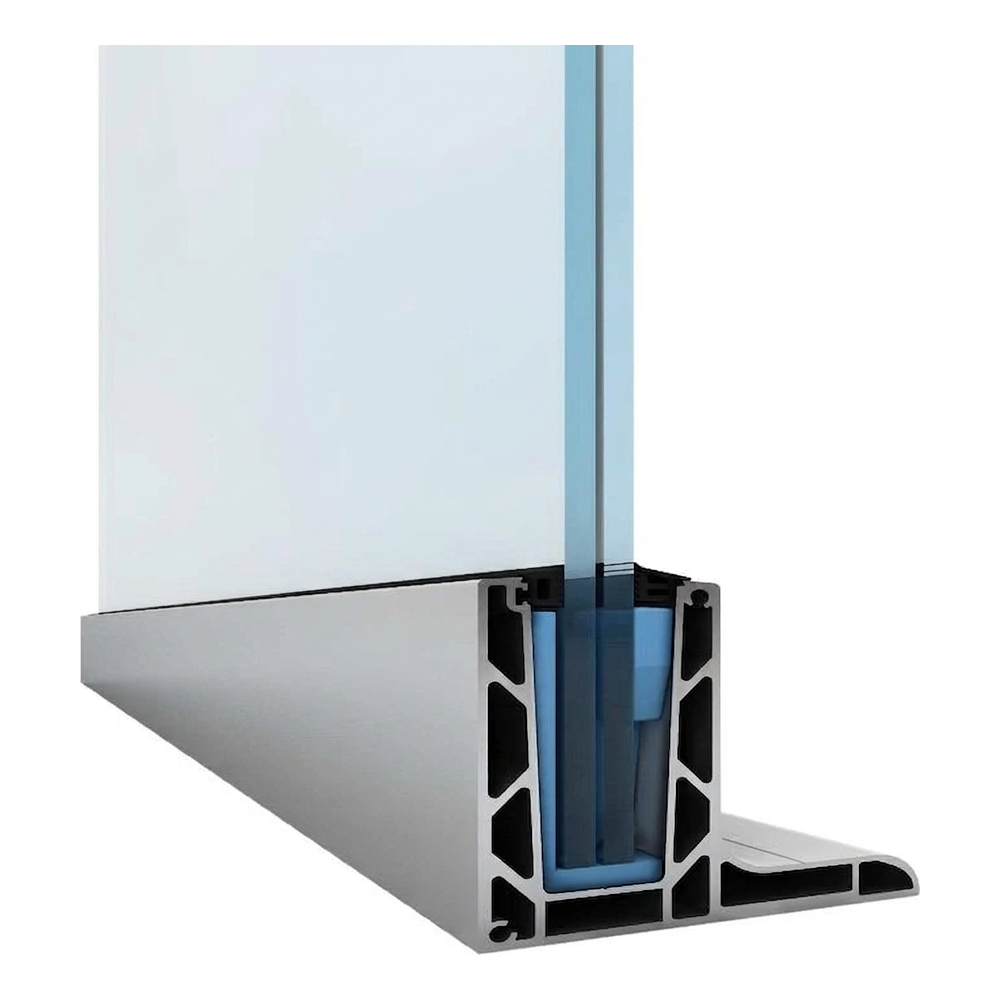

Kozza KE 105 er en kammeropbygget L-formet aluminiumsprofil beregnet til opbygning af heldækkede glasbalustrader. Den er udviklet i overensstemmelse med arkitekters krav og egner sig både til boliger og store erhvervsbyggerier – hoteller, indkøbscentre og kontorbygninger. Takket være langsgående montering fra oven monteres profilen direkte på kanten af etagedækket eller brystningen og danner en minimalistisk, næsten usynlig fastgørelseslinje for glasset.
Det flade system i kombination med mat anodisering sikrer en moderne, afdæmpet æstetik – profilen dominerer ikke visuelt, og glasruden bliver balustradens hovedelement. Det alsidige glastykkelsesområde fra 12 til 21,52 mm gør det muligt fleksibelt at tilpasse glaspanelerne til de statiske og designmæssige krav i ethvert projekt.

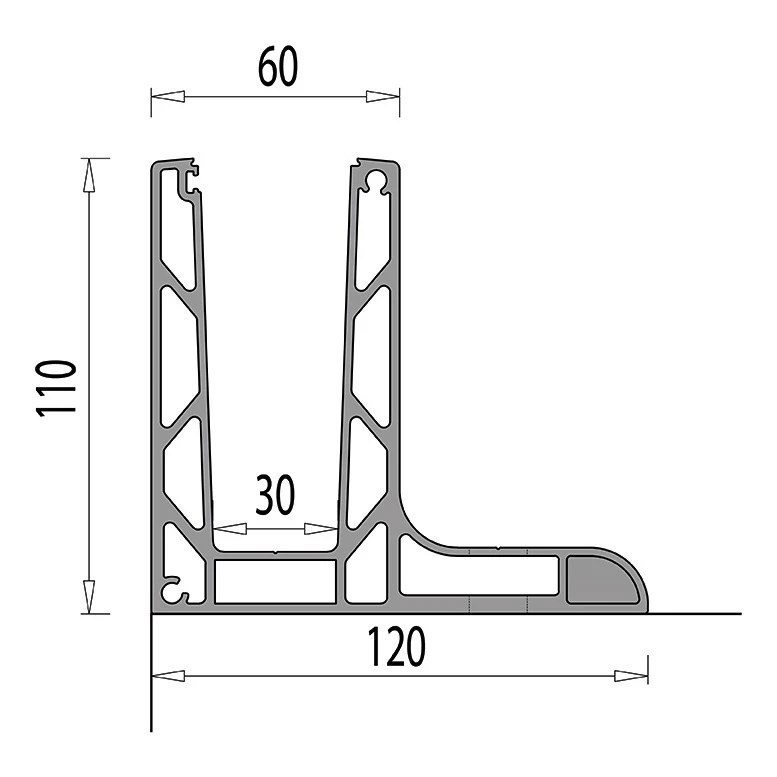

Tekniske data for profilen
- Profillængde: 5000 mm
- Profilhøjde: 110 mm
- Bundbredde: 120 mm
- Bredde på øverste del af glaskanalen: 60 mm
- Kanalens indvendige bredde: 30 mm
- Glastykkelse: 12–21,52 mm
- Montering: langsgående fra oven
- System: fladt
- Materiale: aluminiumslegering EN AW 6063
- Overfladebehandling: mat anodisering
- Vægt: 30 kg
- EAN: 5903313202466
Monteringshuller
Profilet har 17 monteringshuller fordelt over hele længden. Gennemgående huller har en diameter på Ø 12 mm, og forsænkningerne er Ø 29 mm. Afstanden mellem hullernes centre er 300 mm, med en kantafstand på 100 mm fra hver ende af profilen. Denne placering sikrer en jævn fordeling af belastningen og hurtig montering med mekaniske eller kemiske ankre.

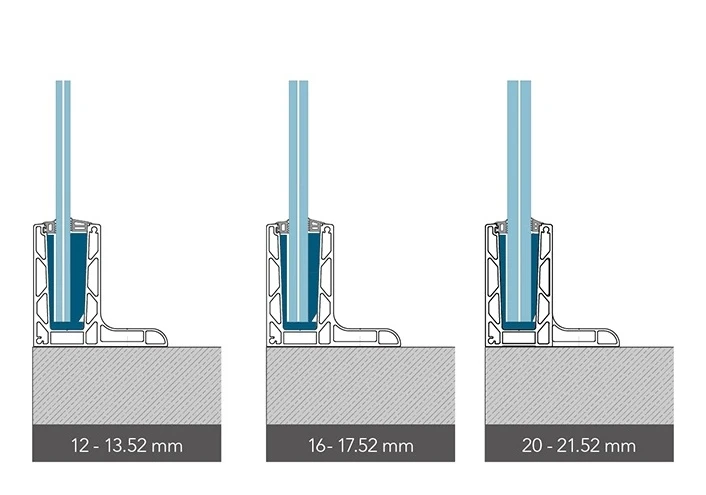

Kompatibilitet med glas
Profilet KE 105 kan anvendes med tre glastykkelsesområder, hvilket gør det muligt at tilpasse det til forskellige statiske og designmæssige krav:
- Glas på 12–13,52 mm – standard hærdede og laminerede paneler
- Glas 16–17,52 mm — lamineret sikkerhedsglas (f.eks. 2×8 mm + PVB-folie)
- Glas 20–21,52 mm — tykke laminerede glaspaneler til anvendelser med øgede styrkekrav (f.eks. 2×10 mm + PVB-folie)
Forankringsmetoder
Kozza KE 105-systemet giver fleksibilitet i valget af forankringsmetode. Afhængigt af underlaget og de konstruktive krav kan profilen monteres med forskellige typer ankre — mekaniske eller kemiske. Illustrationen viser tre varianter af profilens montering i beton, så installatøren kan vælge den optimale løsning til den pågældende konstruktionstype.
Belastningsstyrke — testresultater
KE 105-profilen med lamineret glas 10+10+1,52 mm i en højde på 1,0 m opnår en maksimal vindbelastning på 2,65 kN/m² og en maksimal slagmodstand på 1,35 kN/m. Numerisk analyse (FEM) bekræfter minimale flytninger, selv ved ekstreme vandrette belastninger under 500 kg (5000 N) pr. meter af profilets bundlængde.
Maksimale belastninger for KE-serien afhængigt af glassets tykkelse og højde
Maksimale vind- og stødbelastninger for KE-serien
| KE-serien | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med en højde på 1.0 m | Glas med en højde på 1.2 m | Glas med en højde på 1.0 m | Glas med en højde på 1.2 m | Glas med en højde på 1.0 m | Glas med en højde på 1.2 m | |||||||
| Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Referencer og anvendelser

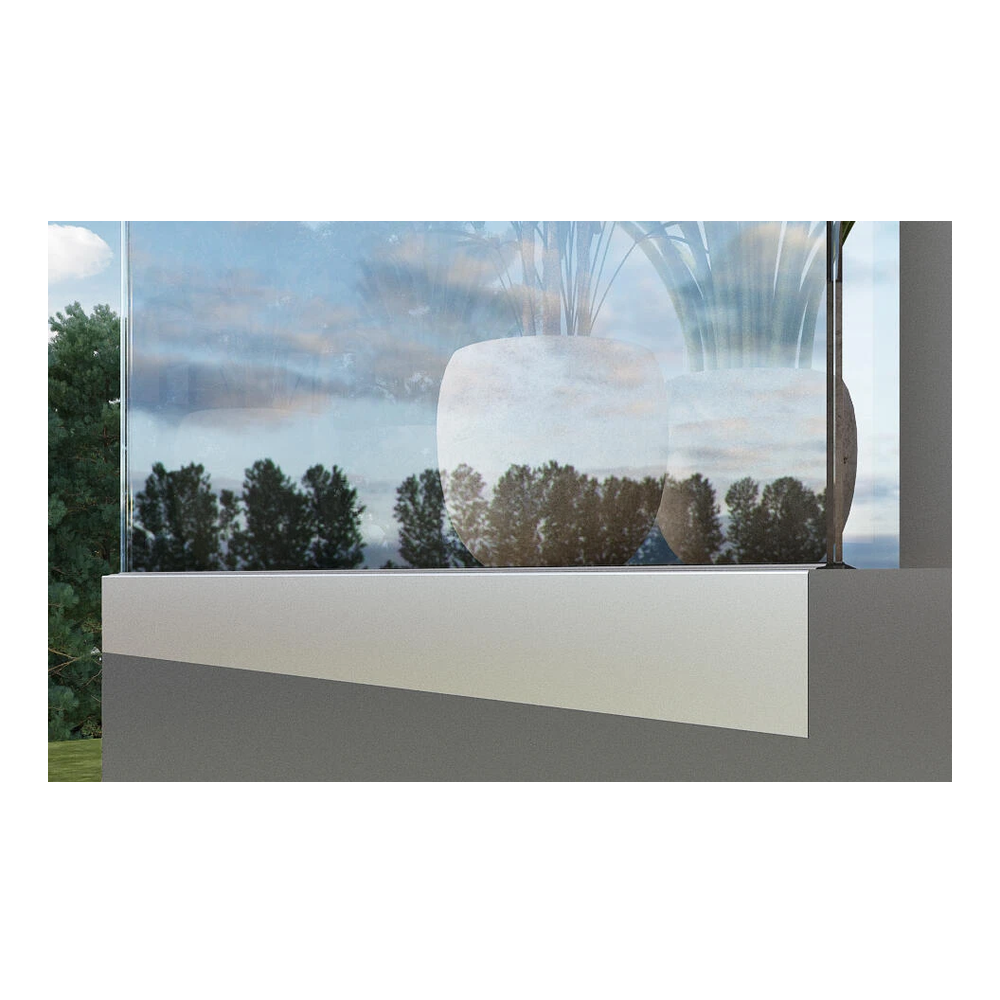

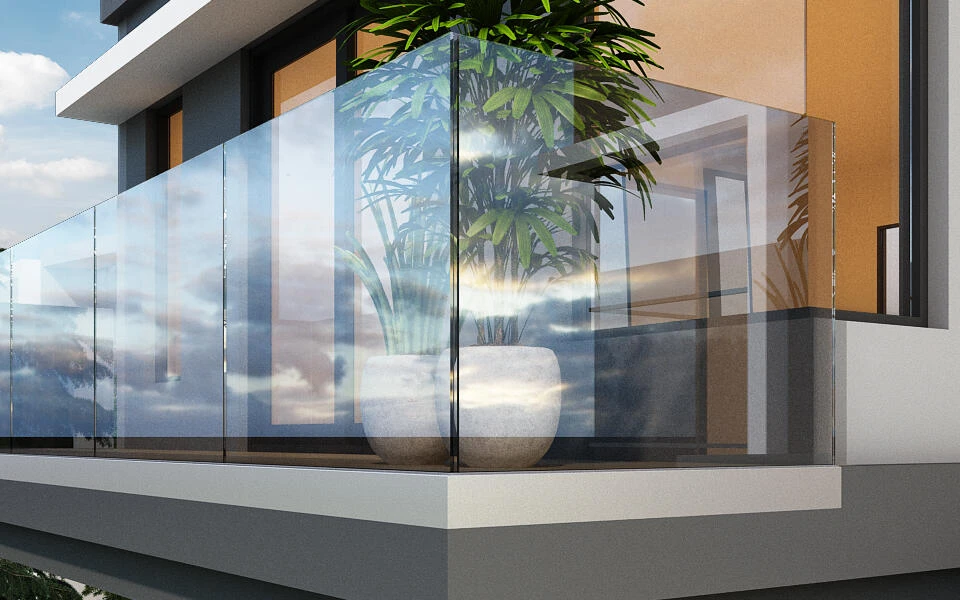

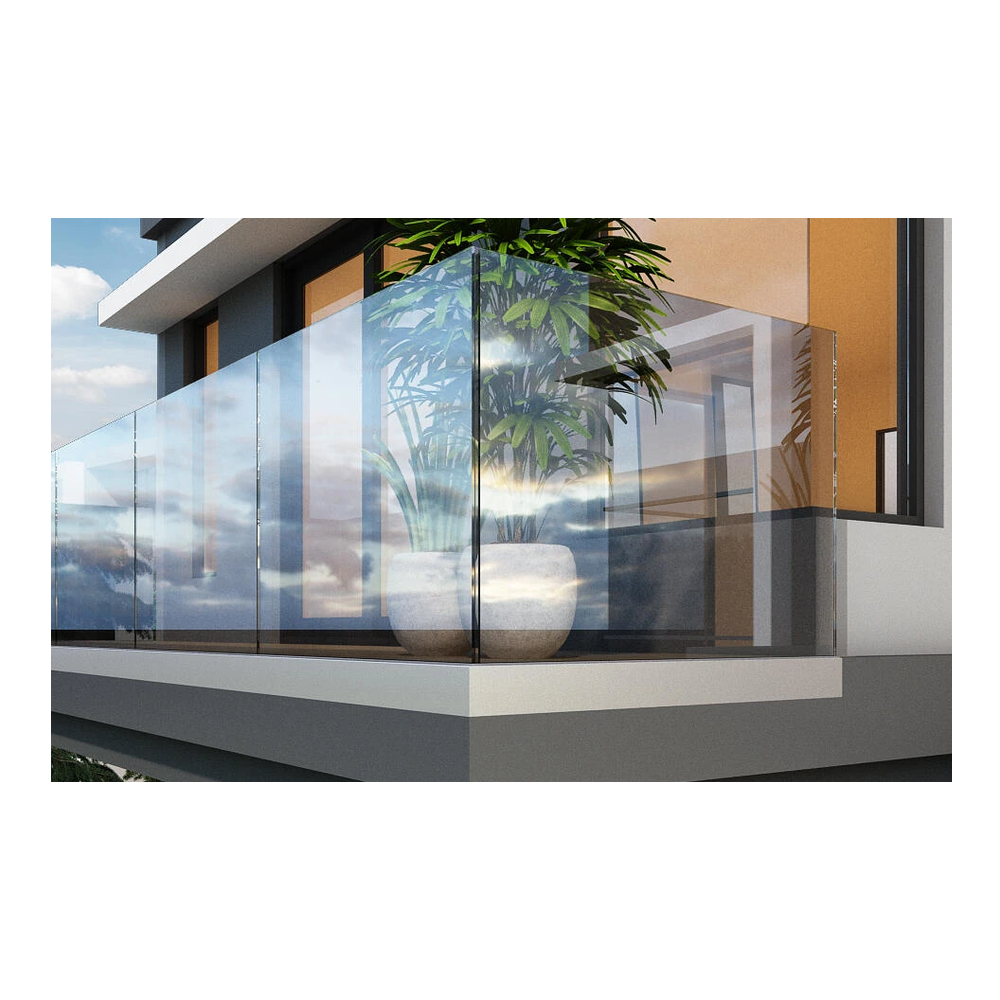

Profilet Kozza KE 105 er ideelt til montering af glasbalustrader på altaner, terrasser, trapperum og attikaer. GLASSMOVE-systemet sikrer en æstetisk og sikker montering af glaspladerne og skaber en "usynlig" balustrade, som i dag er en af de mest eftertragtede løsninger inden for bolig- og erhvervsarkitektur.
Montering trin for trin
Montagen af KE 105-profilen består af tre etaper. I etape 1 klargøres underlaget, monteringshullerne bores, og bundprofilen forankres, hvorefter tætningslisterne sættes i. I etape 2 monteres glasset i profilens kanal og sikres med afstandskiler. I etape 3 spændes spændeskruerne, og dækprofilen (afdækningen) monteres, så du får en færdig og pæn glasbalustrade. Hele monteringen kræver hverken svejsning eller specialudstyr – standard installationsværktøj er nok.
Tekniske data
| Tilbehørstype | U-profil |
| Materiale | Aluminium |
