Kozza KE 100 – U-profil til helglasrækværk 5000 mm sort, montering fra oven
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
Kozza KE 100 – U-profil til helglasrækværk 5000 mm sort, topmontering
Kammerprofil af U-type til helglasrækværk fra serien Kozza KE 100 er en løsning designet i overensstemmelse med arkitekters krav og beregnet til professionelle projekter – fra boliger til erhvervsbyggeri som hoteller og indkøbscentre. Profilet monteres ovenfra (fladt system) og giver en æstetisk og sikker måde at fastgøre hærdet glas med en tykkelse på 12 til 21,52 mm uden synlige fastgørelseselementer.
Profilet med en længde på 5000 mm leveres med fabriksfremstillede 17 monteringshuller (Ø 12 mm med forsænkning Ø 29 mm), placeret med en afstand på 300 mm – hvilket fremskynder monteringen på byggepladsen betydeligt. Den sorte, pulverlakerede overflade giver rækværket et moderne, minimalistisk udtryk og passer perfekt til mørke vinduesrammer og indvendige detaljer.

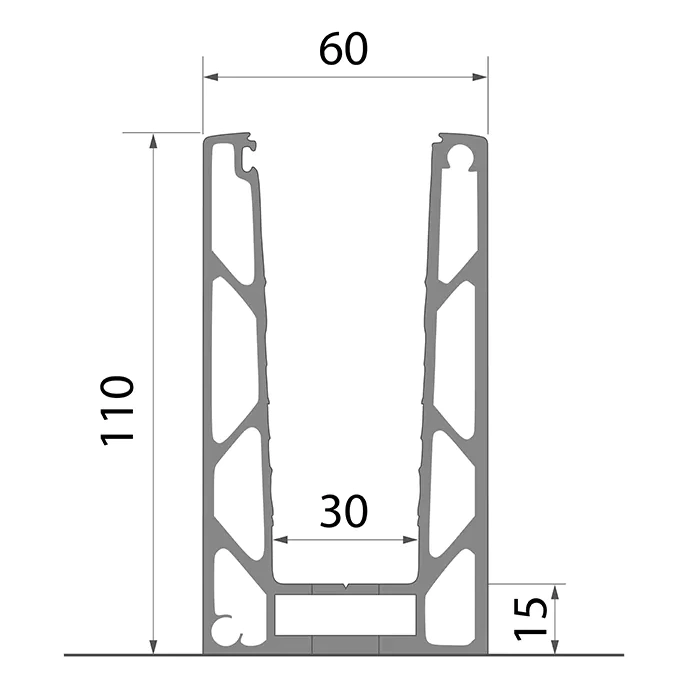

Tekniske data for profilet
- Serie: KE 100
- Profillængde: 5000 mm
- Udvendig bredde: 60 mm
- Højde: 110 mm
- Indvendig kanalbredde: 30 mm
- Basehøjde: 15 mm
- Glastykkelse: 12–21,52 mm
- Maksimal glashøjde: 120 cm
- Monteringssystem: fladt, topmontering
- Materiale: aluminium EN AW 6063
- Farve: sort (pulverlakeret)
- Vægt: 23 kg
- EAN: 5903313208277
Kompatibilitet med glastykkelser

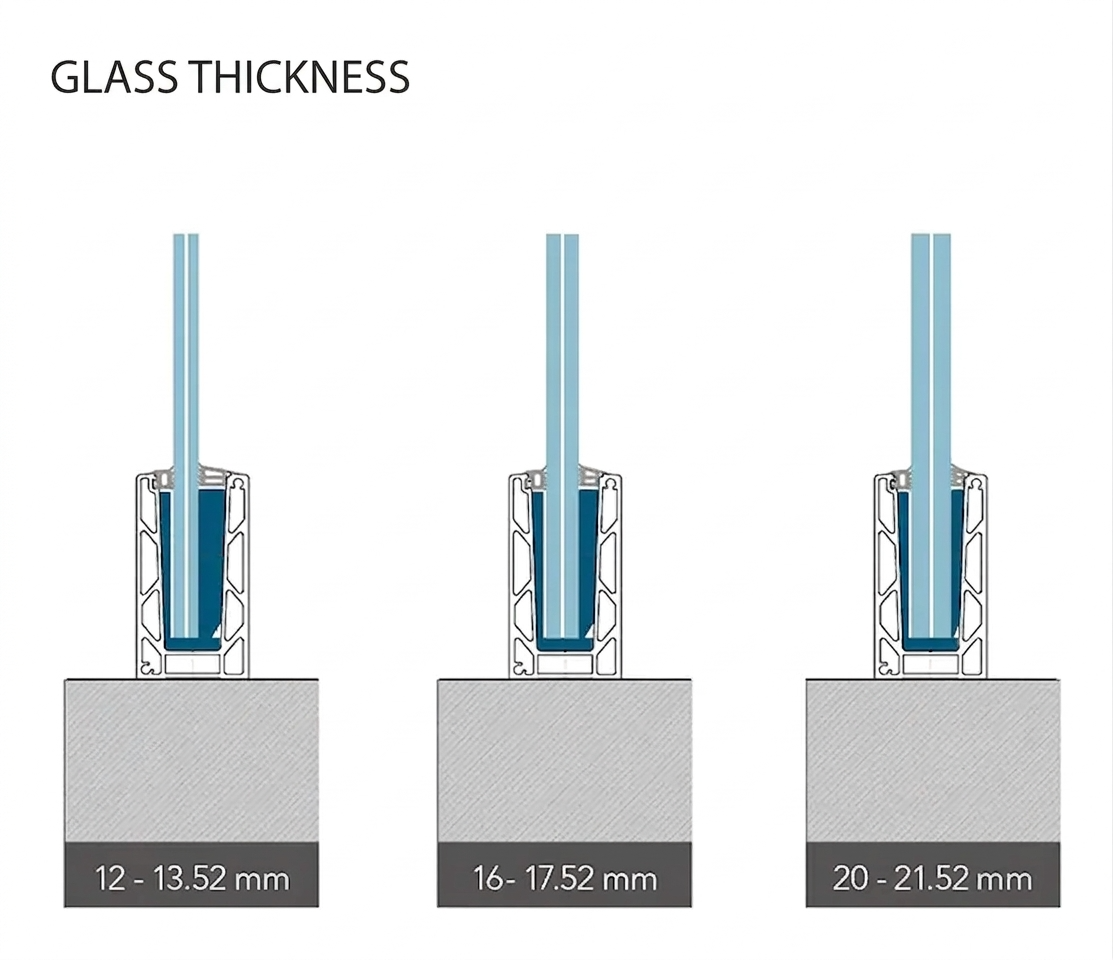

KE 100-profilet understøtter tre tykkelsesintervaller for glasruder, så løsningen kan tilpasses projektets krav og gældende sikkerhedsstandarder:
- Glas 12–13,52 mm – standard hærdede og lamineret VSG-ruder
- Glas 16–17,52 mm – laminerede ruder med øget styrke
- Glas 20–21,52 mm – tykke laminerede ruder til anvendelser med høje belastninger
Mål og placering af monteringshuller

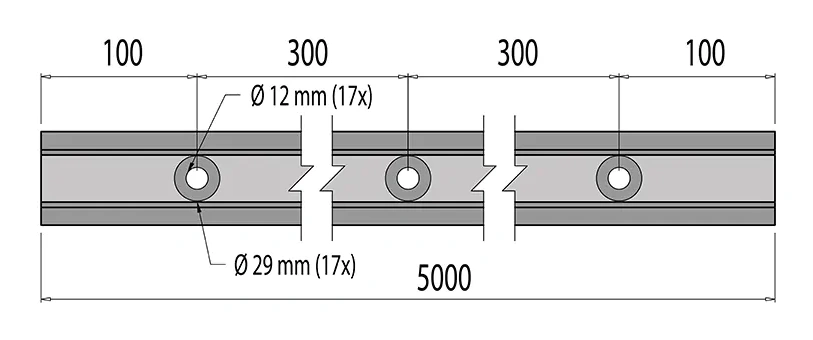

Profilet har 17 gennemgående huller med en diameter på Ø 12 mm og forsænkninger på Ø 29 mm, så skruehovedet kan skjules. Hullerne er placeret symmetrisk langs profilets akse:
- Afstand fra kanten til det første hul: 100 mm
- Afstand mellem hullerne: 300 mm
- Afstand fra det sidste hul til kanten: 100 mm
- Samlet profillængde: 5000 mm
Forankring og montering
Profilet monteres ovenfra på underlagets overflade (f.eks. etagedæk, attika, altankant). Forankringen udføres med skruer gennem de fabriksfremstillede huller med forsænkninger. Den fremspringende del af profilet (20 mm under basen) placeres i det forberedte underlag, hvilket sikrer en stabil og holdbar forbindelse.
Maksimal glashøjde
KE 100-profilet kan bruges til montering af glasruder med en maksimal højde på 120 cm (1,2 m). Ved denne højde bevarer profilet fuld bæreevne og stabilitet, hvilket bekræftes af resultaterne af vind- og stødbelastningstests for de enkelte glastykkelser.
Profilets styrkeanalyse
Resultaterne af forskydningsanalysen udført med finite element-metoden (FEM) bekræfter konstruktionens høje stivhed. Simuleringen er udført for et profil med en baselængde på 1 m under en vandret belastning på under 500 kg (5000 N), fra basen til profilets højeste punkt. Den maksimale forskydning på profilets øverste kant ligger inden for de tilladte grænser (værdiskala fra 0,030 til 0,420 Kgf, cm, C), hvilket garanterer sikker brug af rækværket.
Maksimale vind- og stødbelastninger — KE-serien
Maksimale vind- og stødbelastninger for KE-serien
| KE-serien | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med en højde på 1,0 m | Glas med en højde på 1,2 m | Glas med en højde på 1,0 m | Glas med en højde på 1,2 m | Glas med en højde på 1,0 m | Glas med en højde på 1,2 m | |||||||
| Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | Maks. vind (kN/m²) | Maks. slagbelastning (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Ovenstående værdier gælder for profilerne KE 100, KE 105 og KE 120 til glas med en højde på 1,0 m og 1,2 m. Profil KE 100 opnår ved glas på 16–17,52 mm og en højde på 1,0 m en maksimal vindbelastning på 3,0 kN/m² samt en slagbelastning på 1,50 kN/m, hvilket gør den til en egnet løsning selv til krævende placeringer.
GLASSMOVE-fastgørelsessystem — monteringsvejledning
Profil KE 100 anvender fastgørelsessystemet GLASSMOVE, som gør det muligt at placere og justere glasruden præcist uden specialværktøj. Nedenstående vejledning beskriver hele monteringsprocessen i 12 trin — fra klargøring af underlaget og forankring af profilen til montering af pakninger og justeringskiler, og til sidst isætning af glasset og lukning af profilen med dæklisten.
Monteringsvejledning til profil KE 100 – trin 1-6
Monteringsvejledning til profil KE 100 – trin 7-9
Monteringsvejledning til profil KE 100 – trin 10-12
Fordele for installationsfirmaer
- Fabriksborede huller — 17 huller med forsænkning klar til montering, uden behov for ekstra bearbejdning på byggepladsen
- Alsidigt glasområde — understøtter glas med en tykkelse fra 12 til 21,52 mm, så forskellige projekter kan udføres med ét profil
- GLASSMOVE-system — hurtig montering og justering af glasset uden specialudstyr
- Dokumenteret styrke — FEM-analyse og belastningstabeller letter projekteringen og valget af løsning i henhold til normkrav
- Længde 5 m — færre samlinger på lange strækninger, hurtigere installation og et bedre æstetisk slutresultat
- Aluminiumslegering EN AW 6063 — fremragende modstandsdygtighed over for korrosion og vejrforhold, ideel til udendørs og indendørs brug
Tekniske data
| Materiale | Aluminium |
| Tilbehørstype | U-profil |
Sikkerhed
Alle anmeldelser (positive og negative) vises, og antallet af anmeldelser på platformen er begrænset. Vi kontrollerer, at de er fra kunder, der har købt produktet. Du kan finde flere oplysninger på vores side Politik for tilbagemeldinger.
