Kozza KE 100 – U-profil til helglasbalustrade 5000 mm mørkegrå
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

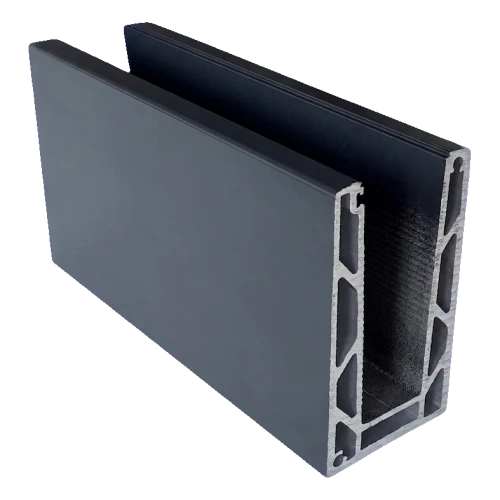

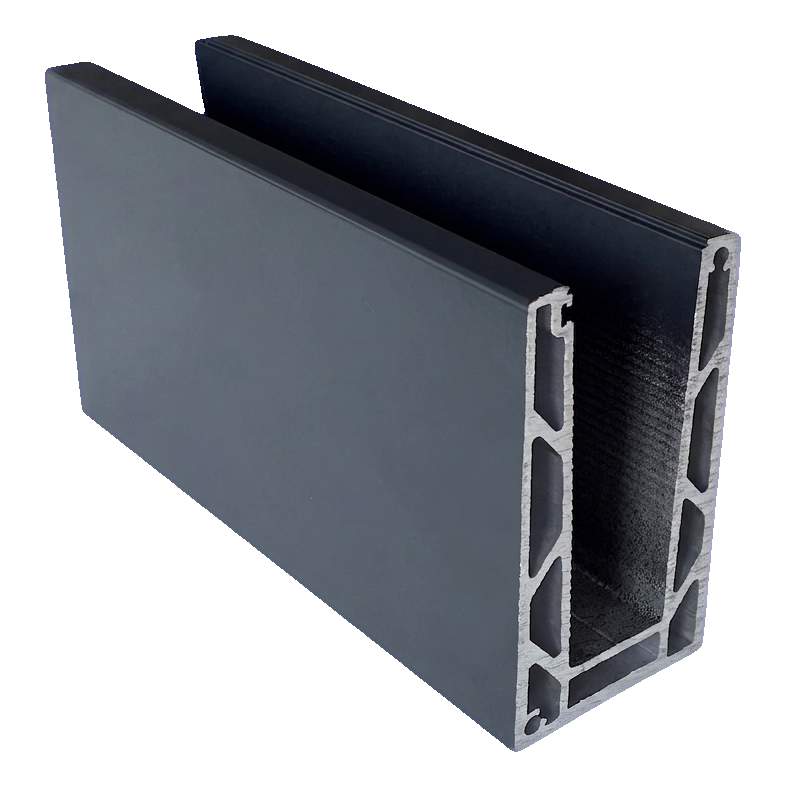

Kozza KE 100 – U-profil til helglasrækværker 5000 mm mørkegrå
Kammerprofil af U-typen fra serien Kozza KE 100 er en professionel løsning til montering af helglasrækværker med topmontering. Profilet er fremstillet af højkvalitets aluminium EN AW 6063 og sikrer stabil og sikker fastgørelse af glas med en tykkelse på 12 til 21,52 mm – uden behov for ekstra afdækningsprofiler. Det flade system, udviklet i samarbejde med arkitekter og entreprenører, kombinerer et minimalistisk, æstetisk udtryk med høj belastningsmodstand.
Profilet i mørkegrå farve passer perfekt til moderne arkitektur i boliger, hoteller og kontorbygninger. Takket være GLASSMOVE-systemet går monteringen hurtigt og kræver ikke specialværktøj, hvilket reelt forkorter udførelsestiden på byggepladsen.
Tekniske specifikationer
- Serie: Kozza KE 100
- Materiale: aluminium EN AW 6063
- System: fladt, topmontering
- Profillængde: 5000 mm
- Profilbredde: 60 mm
- Profilhøjde: 110 mm
- Bredde på indvendig sliske (til glas): 30 mm
- Bundhøjde: 15 mm
- Glastykkelse: 12 – 21,52 mm
- Maksimal glashøjde: 120 cm
- Farve: mørkegrå (lakeret)
- Vægt: 23 kg
- EAN: 5903313208109

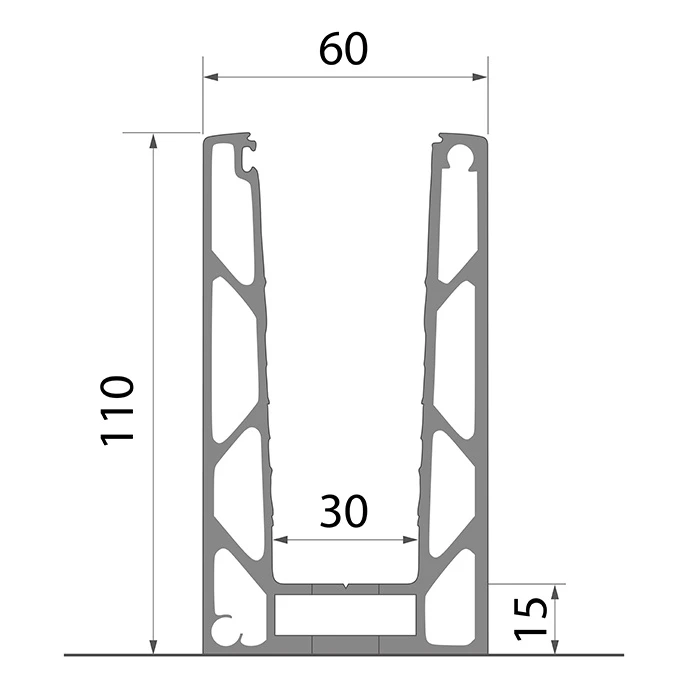

Mål og profilsnit

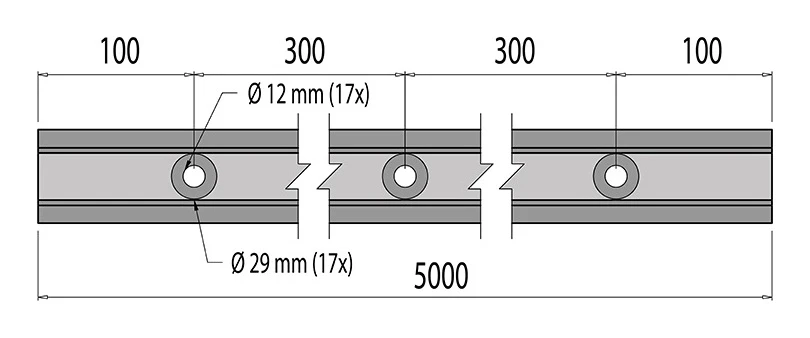

Profilet har 17 monteringshuller jævnt fordelt over hele længden på 5000 mm. Gennemgående huller har en diameter på Ø 12 mm med forsænkning på Ø 29 mm. Afstanden mellem hullernes centre er 300 mm, og afstanden fra profilets kant til centrum af det første og sidste hul er 100 mm.
Kompatibilitet med glastykkelser
KE 100-profilet understøtter tre glastykkelsesintervaller, hvilket giver en alsidig anvendelse:
- 12 – 13,52 mm — enkeltlags hærdet eller lamineret glas
- 16 – 17,52 mm — lamineret sikkerhedsglas
- 20 – 21,52 mm — lamineret glas med forhøjet modstandsdygtighed
Den maksimalt tilladte højde på glasruden, der monteres i profilen, er 120 cm.
Forankringsmetode
Profilen monteres oppefra på det forberedte underlag. Forankringsdybden er 20 mm. Montagesystemet oppefra eliminerer behovet for adgang fra konstruktionens side, hvilket letter montagen på kanter af altaner, terrasser og trapper. Profilen forankres med skruer gennem 17 fabriksforberedte huller.
Belastningsmodstand og styrkeanalyse
En profil med en basislængde på 1 m bevarer ved en vandret belastning på op til 500 kg (5000 N·t) høj stivhed og minimale forskydninger. Analysen med finite element-metoden (FEM) bekræfter, at de maksimale forskydningsværdier under vindbelastning ligger i intervallet fra 0,030 til 0,420 Kgf/cm – de største deformationer optræder i den øverste del af profilen (ved klemmekanten), mens basen forbliver praktisk talt ubevægelig.
Maksimale vind- og stødbelastninger
Nedenstående tabel viser de tilladte belastningsværdier for KE-serien afhængigt af glassets tykkelse og højde:
Maksimale vind- og stødbelastninger for KE-serien
| KE-serien | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med højde 1.0 m | Glas med højde 1.2 m | Glas med højde 1.0 m | Glas med højde 1.2 m | Glas med højde 1.0 m | Glas med højde 1.2 m | |||||||
| Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
For serien KE 100 med glas i tykkelsen 16–17,52 mm og en højde på 1,0 m kan profilen klare en vindbelastning på op til 3,0 kN/m² og et stød på op til 1,50 kN/m, hvilket gør den til den stærkeste variant i KE-sortimentet.
Montering trin for trin — GLASSMOVE-systemet
GLASSMOVE-monteringssystemet giver mulighed for hurtig og præcis montering af glasrækværk i 12 trin — fra klargøring af underlaget, forankring af profilen og montering af pakninger og glas til justering og lukning med dæksel. Nedenstående illustrationer viser de enkelte installationstrin:
Monteringsvejledning til KE 100-profil – trin 1-6:
Monteringsvejledning til KE 100-profil – trin 7–9:
Monteringsvejledning til KE 100-profil – trin 10-12:
Anvendelser
- Helglasrækværker på altaner og terrasser
- Rækværker ved trapper og mezzaniner
- Glasafskærmninger i erhvervsbyggeri — hoteller, kontorbygninger, shoppingcentre
- Glashegn og indvendige skillevægge
Profilen er fuldt kompatibel med tilbehør fra KE 100-serien fra Kozza — justeringskiler, pakninger og afdækninger.
Tekniske data
| Materiale | Aluminium |
