Hager Sikringsbase PV 2P 32A 10x38mm
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

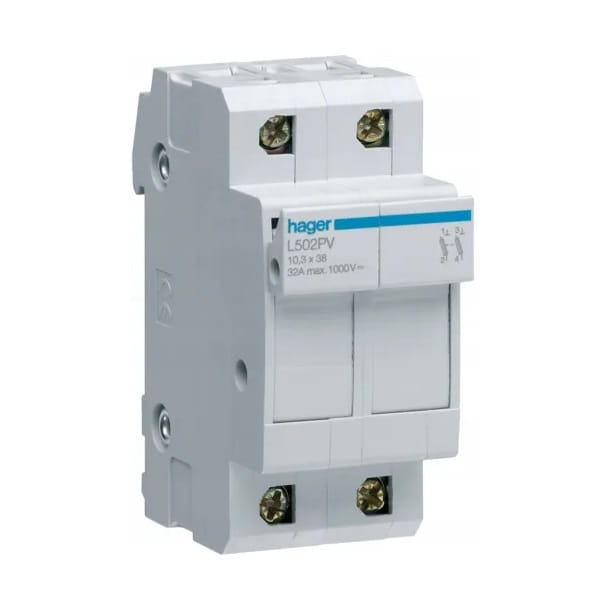

Hager Sikringsbase PV 2P 32A 10x38mm
Sikringsbase PV 2P 32A 10x38 mm L502PV HAGER er tilpasset sikringer med dimensionerne 10 x 38 mm og sikrer effektiv beskyttelse af PV-installationer, der arbejder i seriekonfiguration.
Enheden er kendetegnet ved en nominel strøm på 32 A samt en maksimal nominel koblingsspænding på 690/1000 V DC, hvilket gør den velegnet til brug i avancerede fotovoltaiske applikationer. Hager L502PV sikringsbasen tilbyder desuden beskyttelsesgrad IP20, hvilket betyder, at den er beskyttet mod adgang til farlige dele, såsom hænder eller faste genstande.
Konstruktion
| Parameter | Værdi |
|---|---|
| Antal poler | 2 P |
| Polkonfiguration | 2 P |
Betjeningselementer og indikatorer
| Parameter | Værdi |
|---|---|
| Optisk indikator | nej |
Elektriske karakteristika
| Parameter | Værdi |
|---|---|
| Nominel koblingsspænding Ue (AC) | 690 / 1000 V |
| Type forsyningsspænding | DC |
| Frekvens | 50/60 Hz |
Spænding
| Parameter | Værdi |
|---|---|
| Nominel isolationsspænding Ui | 690 V |
| Nominel driftsspænding Un (DC) | 1000 V |
Strøm
| Parameter | Værdi |
|---|---|
| Nominel strøm In | 32 A |
| Nominel strøm for sikringsindsats | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Strømkorrektionsfaktor
| Parameter | Værdi |
|---|---|
| Korrektionsfaktor for tilladelig strøm ved samling > 10 poler | 0,7 |
| Korrektionsfaktor for tilladelig strøm ved 1-3 poler ved siden af hinanden | 1 |
| Korrektionsfaktor for tilladelig strøm ved 4-6 poler ved siden af hinanden | 0,9 |
| Korrektionsfaktor for tilladelig strøm ved 7-9 poler ved siden af hinanden | 0,85 |
| Korrektionsfaktor for tilladelig strøm over 40°C | 0,9 |
| Korrektionsfaktor for tilladelig strøm over 50°C | 0,8 |
| Korrektionsfaktor for tilladelig strøm over 20°C | 1 |
Tekniske data
| Parameter | Værdi |
|---|---|
| Korrektionsfaktor for tilladelig strøm over 30°C | 0,95 |
Sikring
| Parameter | Værdi |
|---|---|
| Sikringskarakteristik | gPV |
| Sikringsindsats størrelse | 10,3 x 38 |
Frekvens
| Parameter | Værdi |
|---|---|
| Frekvens (område til ETIM) | 50 til 60 Hz |
Effekt
| Parameter | Værdi |
|---|---|
| Samlet effekttab ved nominel strøm | 2,2 W |
Holdbarhed
| Parameter | Værdi |
|---|---|
| Elektrisk holdbarhed (antal cyklusser) | 2000 |
| Mekanisk holdbarhed (antal cyklusser) | 4000 |
Dimensioner
| Parameter | Værdi |
|---|---|
| Produktdybde | 75 mm |
| Produkthøjde | 77 mm |
| Produktbredde | 35 mm |
Installation / Montering
| Parameter | Værdi |
|---|---|
| Tilspændingsmoment | 2 Nm |
Tilslutning
| Parameter | Værdi |
|---|---|
| Tværsnit for fleksibel leder (fintrådsleder) i klemme | 0,75 / 10mm |
| Tværsnit for stiv leder (enkeltleder) i klemme | 1 / 16mm |
Norm
| Parameter | Værdi |
|---|---|
| EU-direktiv WEEE | gælder |
Sikkerhed
| Parameter | Værdi |
|---|---|
| Beskyttelsesgrad | IP20 |
Driftsbetingelser
| Parameter | Værdi |
|---|---|
| Driftstemperatur | -2550 °C |
| Forureningsgrad i henhold til IEC 60664 / IEC 60947-2. | 3 |
| Opbevarings-/transporttemperatur | -2580 °C |
Temperatur
| Parameter | Værdi |
|---|---|
| Kalibreringstemperatur | 30 °C |
