Hager DC-adskiller 3-faset 4P 32A 1000V
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

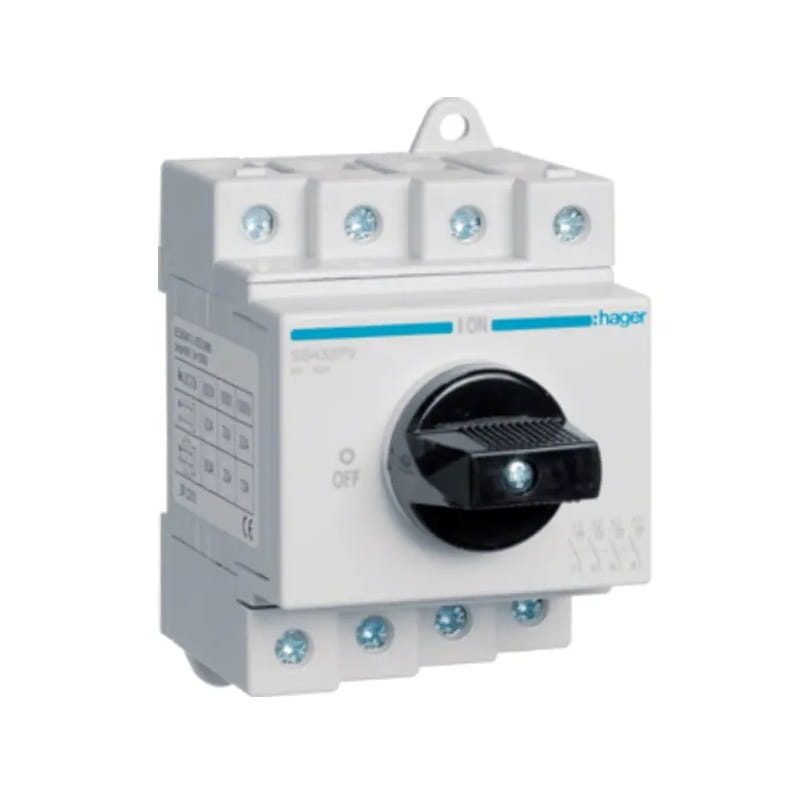

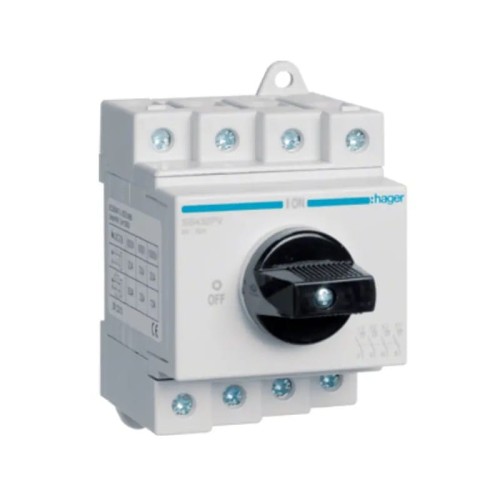

Hager DC-isolator 3-faset 4P 32A 1000V
DC-isolator 3-faset 4P 32A 1000V SB432PV HAGER betegnes ofte som en FR-type afbryder og anvendes bredt i både bolig- og industrielle fordelingstavler.
Dens primære funktion er at afbryde alle kredsløb og fungere som hovedafbryder. Isolatoren anvendes i næsten alle sikringsskabe som hovedafbryder, både i nødsituationer og ved rutinemæssig servicevedligeholdelse, hvilket muliggør permanent isolation af installationen fra strømforsyningen.
Betjenes via ON/OFF-drejeknap og er udstyret med et informationsvindue, der ved hjælp af farver (grøn/rød) indikerer enhedens driftstilstand, hvilket letter brugerens kontrol over korrekt funktion.
Konstruktion
| Parameter | Værdi |
|---|---|
| Antal poler | 4 P |
| Form | i henhold til DIN EN 50173-1:2011-09 |
Funktioner
| Parameter | Værdi |
|---|---|
| Retningsomskifter | Nej |
| Som hovedafbryder | Nej |
| Som nødstop | Nej |
| Som sikkerhedsafbryder | Ja |
| Som vedligeholdelses-/reparationsafbryder | Ja |
Konfiguration
| Parameter | Værdi |
|---|---|
| Antal moduler | 3/5 |
Betjeningselementer og indikatorer
| Parameter | Værdi |
|---|---|
| Integreret motordrev | Nej |
Spænding
| Parameter | Værdi |
|---|---|
| Nominel isolationsspænding Ui | 1000 V |
| Nominel impulsstødspænding Uimp | 8000 V |
| Nominel driftsspænding Un (DC) | 1000 V |
Strøm
| Parameter | Værdi |
|---|---|
| Nominel strøm In | 32 A |
| Tilladt belastning DC21 kategori A | 32 A |
Dimensioner
| Parameter | Værdi |
|---|---|
| Produktdybde | 72 mm |
| Produkthøjde | 85 mm |
Effekt
| Parameter | Værdi |
|---|---|
| Samlet effekttab ved nominel strøm | 6,9 W |
| Effekttab pr. pol ved nominel strøm | 1,7 W |
Holdbarhed
| Parameter | Værdi |
|---|---|
| Mekanisk holdbarhed (antal cyklusser) | 10000 |
Dæksel / Låge / Topplade
| Parameter | Værdi |
|---|---|
| Aflåselig | Nej |
Installation / Montering
| Parameter | Værdi |
|---|---|
| Egnet til central frontmontering | Nej |
| Egnet til frontmontering | Nej |
| Egnet til gulvmontering | Nej |
Udstyr
| Parameter | Værdi |
|---|---|
| Antal ekstra NC-kontakter | 0 |
| Antal ekstra NO-kontakter | 0 |
| Antal ekstra vekselkontakter | 0 |
| Antal NC-kontakter | 0 |
| Antal NO-kontakter | 4 |
| Antal NO/NC-kontakter | 0 |
| Valgfrit motordrev | Nej |
| Ekstra tilbehør | Nej |
Standard
| Parameter | Værdi |
|---|---|
| Standard | IEC 60947-3 ; VDE 0660 |
| Europæisk WEEE-direktiv | gælder |
Sikkerhed
| Parameter | Værdi |
|---|---|
| Kapslingsklasse | IP20 |
Driftsbetingelser
| Parameter | Værdi |
|---|---|
| Driftstemperatur | -40…65 °C |
| Forureningsgrad iht. IEC 60664 / IEC 60947-2 | 3 |
| Opbevarings-/transporttemperatur | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Anvendelse | DC (fotovoltaisk) |
| Type afbryder | adskiller |
| Nominel strøm [A] | 32A |
| Antal poler | 4P |
| Mærkespænding [V] | 1000V DC |
| Mærke | HAGER |
