Hager Automatsikring B 20A 1P 6kA
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

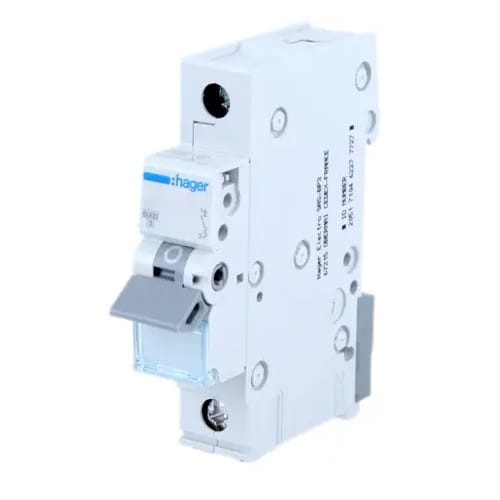

Hager Overstrømsafbryder B 20A 1P 6kA
Overstrømsafbryder MCB B 20A 1P 6kA MBN120E fra Hager, også kendt som installationsafbryder, spiller en afgørende rolle i elektriske installationer ved at garantere sikkerhed gennem afbrydelse af kredsløbets kontinuitet, når strømmen overstiger den tilladte værdi.
Model MBN120E beskytter mod virkningerne af overbelastning og kortslutning op til 6kA. Den er kendetegnet ved forsinket udløsning, hvilket sikrer effektiv beskyttelse af udstyr, der er ufølsomt over for termisk overbelastning og har lave startstrømme.
Konstruktion af afbryder MBN120E:
- 1 - betjeningshåndtag
- 2 - lås
- 3 - fast kontakt og bevægelig kontakt
- 4 - tilslutningsklemmer
- 5 - termobimetaludløser (overbelastningsudløser)
- 6 - justeringsskrue
- 7 - elektromagnetisk udløser (kortslutningsudløser)
- 8 - slukningskammer (til slukning af lysbue)
SPECIFIKATION
| Parameter | Værdi |
|---|---|
| Producent | HAGER |
| Type overstrømsafbryder | B |
| Nominel strøm [A] | 20A |
| Brydeevne [kA] | 6kA |
| Antal beskyttede poler | 1 |
| Antal poler | 1P |
| Nominel kortslutningsbrydeevne Icn | 6 kA |
| Nominel driftsspænding Ue | 230 / 400 V |
| Nominel frekvens | 50 / 60 Hz |
| Type forsyningsspænding | AC |
| Nominel isolationsspænding Ui | 500 V |
| Nominel impulsspænding Uimp | 4000 V |
| Nominel kortslutningsbrydeevne 230 V 50 Hz | 6 kA |
| Nominel driftskortslutningsbrydeevne Ics | 6 kA |
| Maksimalt effekttab pr. pol i henhold til standard | 3 W |
| Samlet effekttab ved nominel strøm | 4,5 W |
| Effekttab pr. pol ved nominel strøm | 2,79 W |
| Elektrisk holdbarhed (antal cyklusser) | 4000 x |
| Mekanisk holdbarhed (antal cyklusser) | 20000 x |
| Tilspændingsmoment | 2,8 Nm |
| Tilslutningstype | med skrue |
| Klemmekapacitet indgang/udgang for fast leder (tråd) | 1/25 mm² |
| Klemmekapacitet indgang/udgang for fleksibel leder (flertrådsleder) | 1/16 mm² |
| Standard | EN 60898-1 |
| Kapslingsklasse | IP20 |
| Mål | 70 x 83 x 17,5 mm |
| Yderligere information | kan forbindes med kammeskinner, burklemmer: - tråd op til 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Udløsekarakteristik | B |
| Afbrydertype | overstrøm |
| Nominel strøm [A] | 20A |
| Antal poler | 1P |
| Afbrydelseevne [kA] | 6 kA |
| Mærke | HAGER |
