Hager Automatsikring B 10A 1P 6kA
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

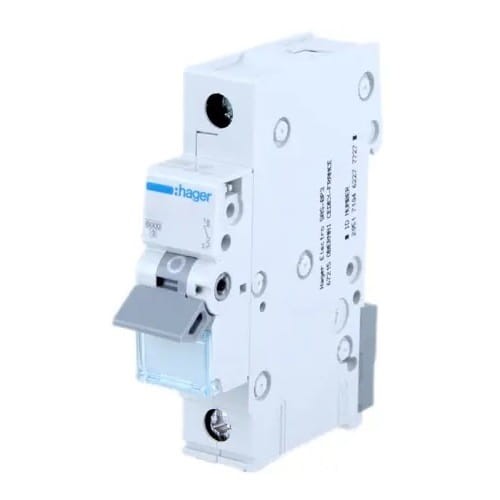

Hager Overstrømsafbryder B 10A 1P 6kA
Overstrømsafbryder MCB B 10A 1P 6kA MBN110E fra Hager, også kendt som installationsafbryder, spiller en afgørende rolle i elektriske installationer ved at sikre sikkerhed gennem afbrydelse af kredsløbets kontinuitet, når strømmen overstiger den tilladte værdi.
Model MBN110E beskytter mod virkningerne af overdreven overbelastning (overbelastning og kortslutning) op til 6kA. Den er kendetegnet ved forsinket udløsning, hvilket sikrer effektiv beskyttelse af udstyr, der er ufølsomt over for termisk overbelastning og har lave startstrømme.
Konstruktion af afbryder MBN110E:
- 1 - betjeningshåndtag
- 2 - lås
- 3 - fast kontakt og bevægelig kontakt
- 4 - tilslutningsklemmer
- 5 - termobimetaludløser (overbelastningsudløser)
- 6 - justeringsskrue
- 7 - elektromagnetisk udløser (kortslutningsudløser)
- 8 - slukkekammer (til slukning af lysbue)
Konstruktion
| Parameter | Værdi |
|---|---|
| Antal beskyttede poler | 1 |
| Antal poler | 1 P |
| Type overstrømsafbryder | B |
Elektriske karakteristika
| Parameter | Værdi |
|---|---|
| Nominel kortslutningsafbrydeevne Icn | 6 kA |
| Nominel driftsspænding Ue | 230/400 V |
| Nominel frekvens | 50/60 Hz |
| Type forsyningsspænding | AC |
Spænding
| Parameter | Værdi |
|---|---|
| Nominel isolationsspænding Ui | 500 V |
| Nominel stødspænding Uimp | 4000 V |
Strøm
| Parameter | Værdi |
|---|---|
| Nominel strøm | 10A |
| Nominel kortslutningsafbrydeevne 230 V 50 Hz | 6 kA |
| Nominel driftskortslutningsafbrydeevne Ics | 6 kA |
Effekt
| Parameter | Værdi |
|---|---|
| Maksimalt effekttab pr. pol i henhold til standard | 3 W |
| Samlet effekttab ved nominel strøm | 2,75 W |
| Effekttab pr. pol ved nominel strøm | 2,75 W |
Holdbarhed
| Parameter | Værdi |
|---|---|
| Elektrisk holdbarhed (antal cyklusser) | 4000 |
| Mekanisk holdbarhed (antal cyklusser) | 20000 |
Dimensioner
| Parameter | Værdi |
|---|---|
| Produktdybde | 70 mm |
| Produkthøjde | 83 mm |
| Produktbredde | 17,5 mm |
Installation / Montering
| Parameter | Værdi |
|---|---|
| Tilspændingsmoment | 2,8Nm |
Tilslutning
| Parameter | Værdi |
|---|---|
| Tilslutningstype | med skrue |
| Klemmekapacitet indgang/udgang for fast leder (tråd) | 1/25 mm² |
| Klemmekapacitet indgang/udgang for fleksibel leder (streng) | 1/16 mm² |
Sikkerhed
| Parameter | Værdi |
|---|---|
| Standard | EN 60898-1 |
| Beskyttelsesgrad | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Udløsekarakteristik | B |
| Afbrydertype | overstrøm |
| Nominel strøm [A] | 10A |
| Antal poler | 1P |
| Afbrydelseevne [kA] | 6 kA |
| Mærke | HAGER |
