Glasoverbyggningssystem M12. 3-delt, til stangbolt fi 12mm, glas 8-17,52mm (aisi304, universel, satin)
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
3-delt glastagudsystem M12 – AISI 304 stål, satineret
3-delt monteringssystem til glastage beregnet til professionel installation af glasoverdækninger med en tykkelse på 8 til 17,52 mm. Sættet med beslag i rustfrit stål AISI 304 med satineret finish sikrer en holdbar, æstetisk og sikker fastgørelse af glasoverdækninger på boliger og offentlige bygninger.
Sættet består af tre præcisionsfremstillede beslag, der tilsammen udgør et komplet fastgørelsessystem til glasoverdækning med stag. Glasset er ikke i direkte kontakt med beslaget — de trykgummier, der følger med sættet, beskytter glaspladerne og stabiliserer samtidig glasset i den korrekte position. Den universelle konstruktion muliggør montering på forskellige bygningstyper, og ved tykkere isolering på facaden kan der anvendes en ekstra monteringsplade, hvilket gør systemet særdeles fleksibelt.

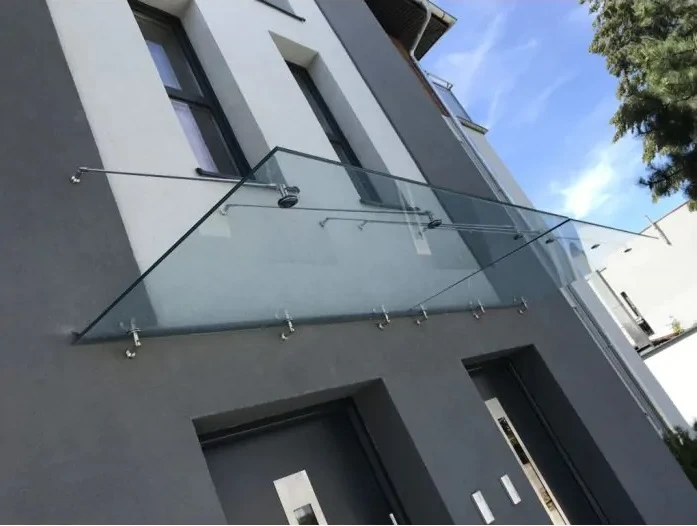

Glasoverdækninger har en dobbelt funktion — de beskytter mod nedbør og tilfører facaden et let, arkitektonisk udtryk. Systemet med stag sikrer konstruktionens stivhed med bibeholdelse af et minimalistisk udseende, der er ideelt til moderne bygninger.

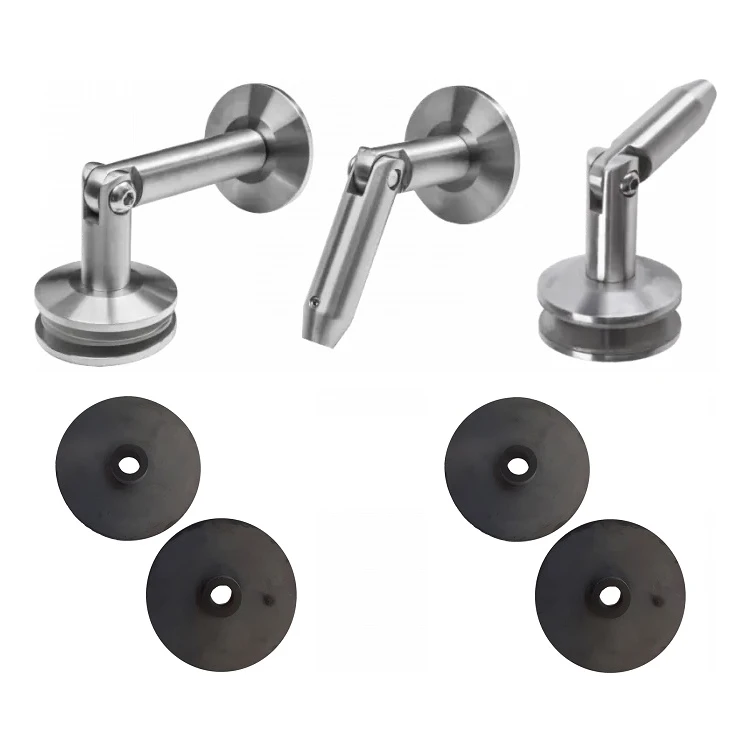

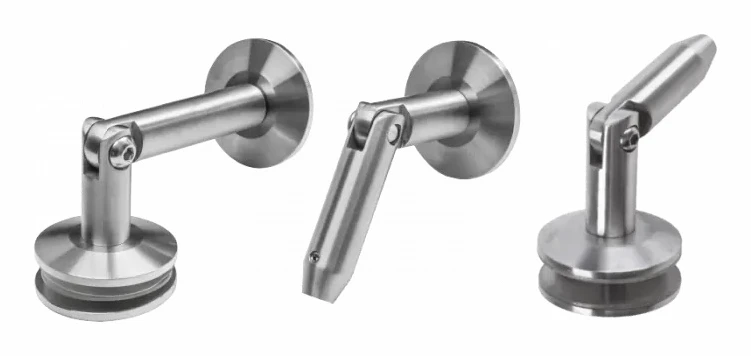

Sættets indhold
- Beslag væg–glas med komplet sæt trykgummier
- Beslag glas–stag M12 med komplet sæt trykgummier
- Beslag stag M12–væg
Sættet indeholder ikke: glasplader, stag eller andre elementer, der ikke er nævnt ovenfor. Stag med M12-gevind (stang i rustfrit stål) skal vælges separat — tilgængelige længder er 1 m, 1,2 m og 1,5 m. Staget fastgøres i facaden og strammes derefter til den optimale position for glasoverdækningen, hvilket sikrer dens stabilitet.
Teknisk specifikation
- Materiale: rustfrit stål AISI 304
- Overfladebehandling: satineret
- Stagets gevind: M12
- Gevind på vægskruer og glasskruer: M10
- Glastykkelse: 8–17,52 mm
- Længde (L): 130 mm
- Sætets vægt: 1,6 kg
- Diameter på huller i glasset: Ø18 mm
- Monteringsvinkel for stag: 95°
- EAN: 5901289674263

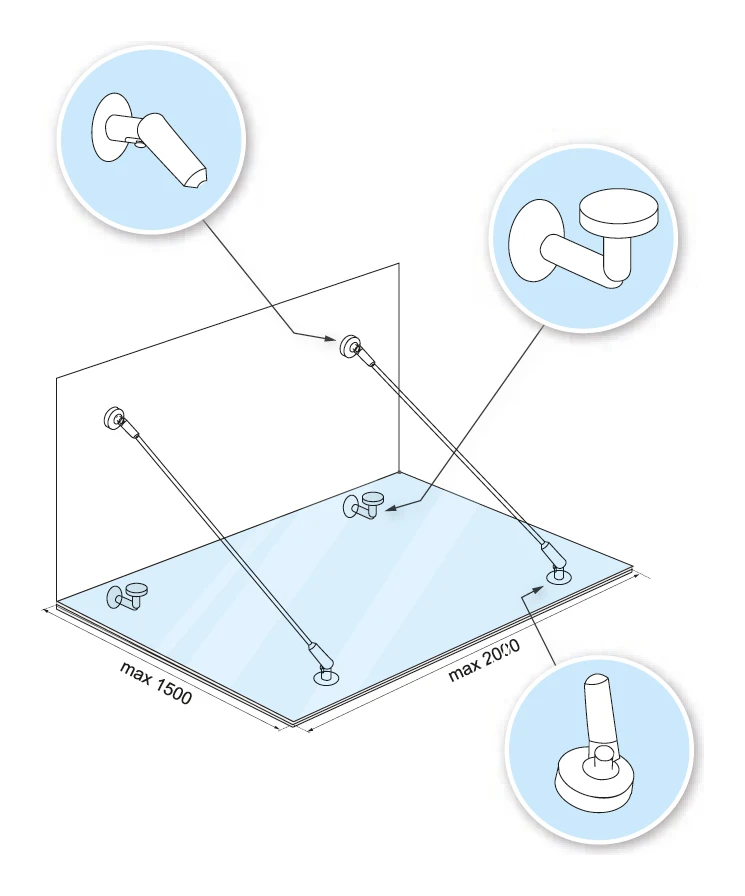

Dimensionering og monteringsdiagram
Korrekt placering af huller i glaspladen er afgørende for konstruktionens stabilitet og sikkerhed. Nedenstående diagrammer viser den anbefalede placering af fastgørelsespunkter samt de maksimalt tilladte glasdimensioner.

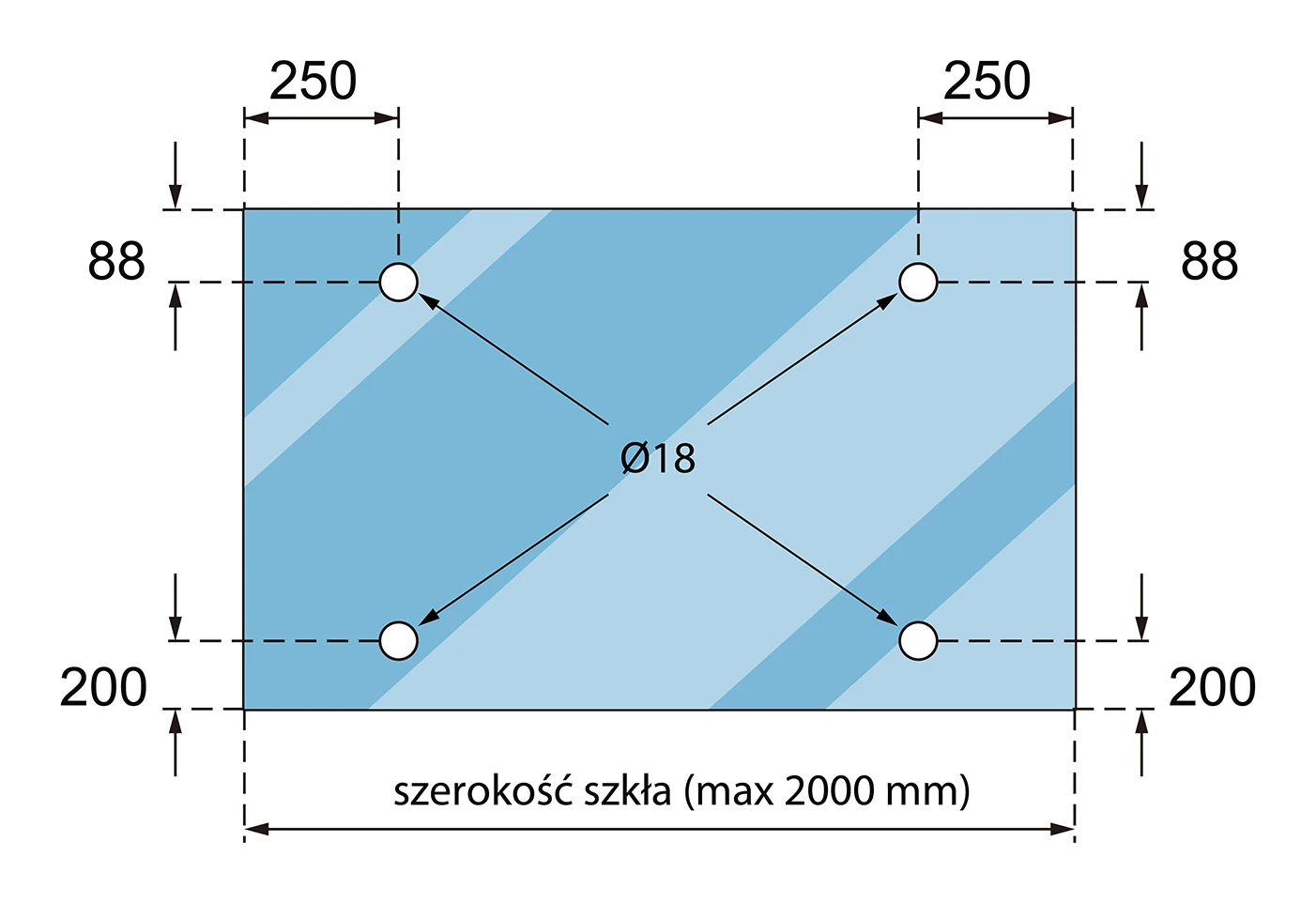

Anbefalede mål for hullacering i glasset:
- Maksimal glasbredde: 2000 mm
- Maksimal glasdybde (udhæng): 1500 mm
- Afstand fra huller til sidekanter: 250 mm
- Afstand fra øverste huller til overkant: 88 mm
- Afstand fra nederste huller til underkant: 200 mm
- Huldiameter: Ø18 mm

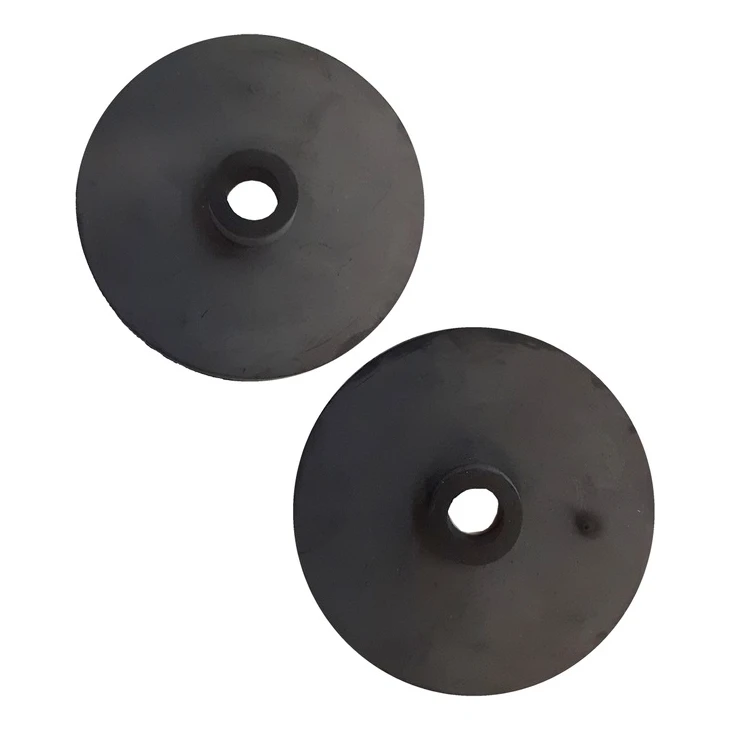

Trykgummierne beskytter glaspladen mod direkte kontakt med beslagens metaldele, hvilket eliminerer risikoen for revner og sikrer stabil fastholdelse af glasset. Et komplet sæt gummier medfølger hvert beslag, der er i kontakt med glasset.
På grund af det høje sværhedsgrad ved montering af glasoverdækninger anbefales det at overlade installationsarbejdet til et kvalificeret monteringshold med erfaring i arbejde med hærdet glas og stag-systemer.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Materiale | AISI 304 |
| Overflade | Satin |
| Glastykkelse [mm] | 8-17,52 |
