Dromet ringankerbolt med udvidelse PSRe M16x145/23 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M16x145/23, galvaniseret, til beton
Dromet ringankerbolt PSRe M16x145/23 er en robust mekanisk forbindelse beregnet til permanent fastgørelse af konstruktioner i betonunderlag. Takket være ringkonstruktionen sikrer den høj bæreevne og pålidelig forankring i uarmeret beton af klasse min. B20, naturstein med kompakt struktur samt massiv mursten.
Anvendelse
PSRe-ankeret er beregnet til fastgørelse af profiler og metalkonstruktioner, gitre, gelændere, maskiner samt andre konstruktionselementer og bygningsudstyr. Det fungerer godt overalt, hvor der kræves en pålidelig forbindelse mellem et stålelement og et mineralsk underlag — fra solcelleanlæg til industrielle konstruktioner.
Certifikater og godkendelser
Ankeret har European Technical Approval ETA-05/0242 samt CE-certificering, hvilket bekræfter dets overensstemmelse med europæiske sikkerhedsstandarder. Derudover er det omfattet af national godkendelse AT-15-7574/2008, hvilket garanterer godkendelse til anvendelse på det polske byggemarked.
Tekniske parametre
- Betegnelse: PSRe 16x145/23
- Gevind: M16
- Borediameter (Ø): 16 mm
- Samlet længde (L): 145 mm
- Tykkelse på det fastgjorte element (E): 23 mm
- Forankringsdybde (F): 110 mm
- Hulldybde (D): 168 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ring med møtrik og spændeskive
- Vægt: 0,228 kg
- EAN: 5907518680968
- Salgsenhed: stk.
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets flade og renses grundigt for støv og fragmenter
- Ankeret skal indføres i hullet med lette hammerslag
- Montering skal udføres med en momentnøgle — dette sikrer det korrekte tilspændingsmoment
- Efter ankerets ekspansion skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides

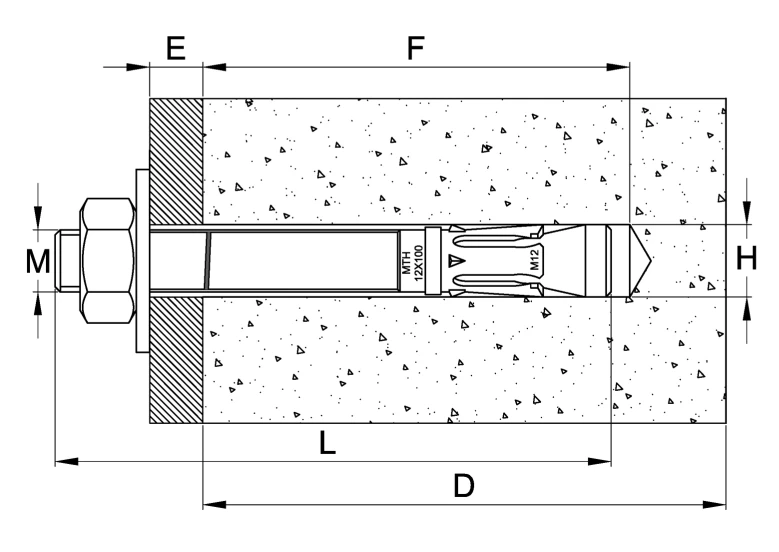

Den tekniske tegning viser monteringsskemaet for ankeret i betonprofil med angivelse af de vigtigste mål: M — gevind, E — tykkelse på det fastgjorte materiale, F — forankringsdybde, L — ankerets samlede længde, D — hulldybde, H — borehullets diameter. Kendskab til disse parametre giver mulighed for korrekt valg af anker til den konkrete monteringsanvendelse.
Tekniske data
| Gevindtype | M16 |
| Længde [mm] | 145 |
