Dromet ringankerbolt PSRe M8x90/20 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M8x90/20 galvaniseret til beton
Dromet ringankerbolt PSRe M8x90/20 er en pålidelig løsning til varig fastgørelse af konstruktioner i betonunderlag. Designet til professionel montering af profiler, metalkonstruktioner, gitterriste, gelændere, maskiner og andre bygningskomponenter. Takket være den europæiske tekniske godkendelse ETA 05/0242, CE-certificeringen samt den nationale godkendelse AT-15-7574/2008 garanterer den overensstemmelse med byggestandarderne og fuldt projektansvar.
Konstruktion og materiale
PSRe-ankeret har en ringkonstruktion, der sikrer en jævn udvidelse i monteringshullet og høj forankringskapacitet. Fremstillet af konstruktionsstål med korrosionsbeskyttelse i form af elektrolytisk forzinkning. Møtrik og spændskive medfølger — ankeret er klar til øjeblikkelig montering uden behov for yderligere dele.
Anvendelse
Ankeret er beregnet til fastgørelse i underlag af urevnet beton min. klasse B20 (C16/20), natursten med kompakt struktur samt massiv mursten. Ideel til installation af bærekonstruktioner til solcellepaneler, montering af monteringsskinner, fastgørelse af gelænderstolper, fundamentering af udstyr samt alle forbindelser, der kræver høj bæreevne og certificering.
Dimensioner og tekniske specifikationer
- Betegnelse: PSRe 8x90/20
- Gevind: M8
- Boringsdiameter (fi): 8 mm
- Total længde (L): 90 mm
- Tykkelse på det fastgjorte element (E): 20 mm
- Forankringsdybde (F): 65 mm
- Huldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk forzinkning
- Konstruktion: ring med møtrik og spændskive
- Vægt: 0,034 kg
- EAN: 5907518688612
- Salgsenhed: stk.

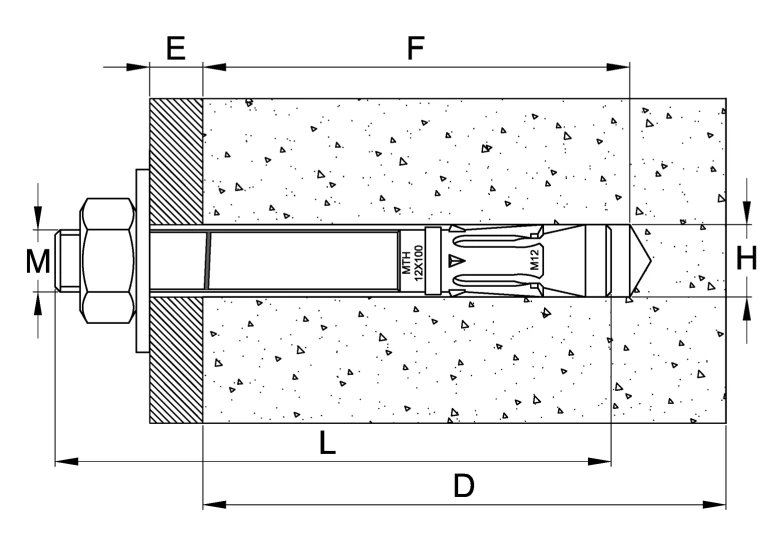

Dimensionsangivelser på diagrammet: M — gevind, E — tykkelse på det fastgjorte element (fremspringende del), F — forankringsdybde, L — ankerets samlede længde, D — huldybde i betonen, H — monteringshullets diameter.
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
Monteringsanbefalinger
Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt for borestøv. Fastgørelseselementet skal kunne føres ind i hullet med lette hammerslag. Monteringen skal udføres med en momentnøgle — dette sikrer det korrekte tilspændingsmoment og korrekt udvidelse af ankeret. Efter udvidelse af fastgørelseselementet skal spændskiven under møtrikken være fast presset mod det fastgjorte element. Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides.
Tekniske data
| Gevindtype | M8 |
| Længde [mm] | 90 |
