Dromet ringankerbolt PSRe M8x130/60 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M8x130/60, galvaniseret stål
Ringankerbolten PSRe 8x130/60 fra Dromet er en gennemprøvet løsning til varig fastgørelse af monteringsprofiler, metalkonstruktioner, gitre, gelændere, maskiner og andet udstyr på bygninger. Den er designet til underlag af ikke-revnet beton min. B20, naturstene med kompakt struktur samt fuldmursten — typiske underlag, man støder på ved solcelle-, industri- og infrastrukturprojekter.
Ringkonstruktionen med møtrik og spændeskive sikrer pålidelig ekspansion i monteringshullet og en høj bæreevne. Ankeret er fremstillet af konstruktionsstål med korrosionsbeskyttelse i form af elektrolytisk galvanisering, hvilket sikrer korrosionsbestandighed under indendørs og moderat fugtige forhold.
Certifikater og godkendelser
Ankeret har European Technical Approval ETA 05/0242 og CE-certificering, og er desuden omfattet af den nationale godkendelse AT-15-7574/2008. Dette gør det muligt at anvende det til bærende konstruktionsfastgørelser, hvor der kræves dokumenteret bæreevne og overensstemmelse med standarderne.
Tekniske parametre
- Betegnelse: PSRe 8x130/60
- Gevind: M8
- Borediameter (fi): 8 mm
- Samlet længde (L): 130 mm
- Tykkelse på det fastgjorte element (E): 60 mm
- Forankringsdybde (F): 65 mm
- Hulddybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringform med møtrik og spændeskive
- Vægt: 0,046 kg
- EAN: 5907518696792
- Salgsenhed: stk.

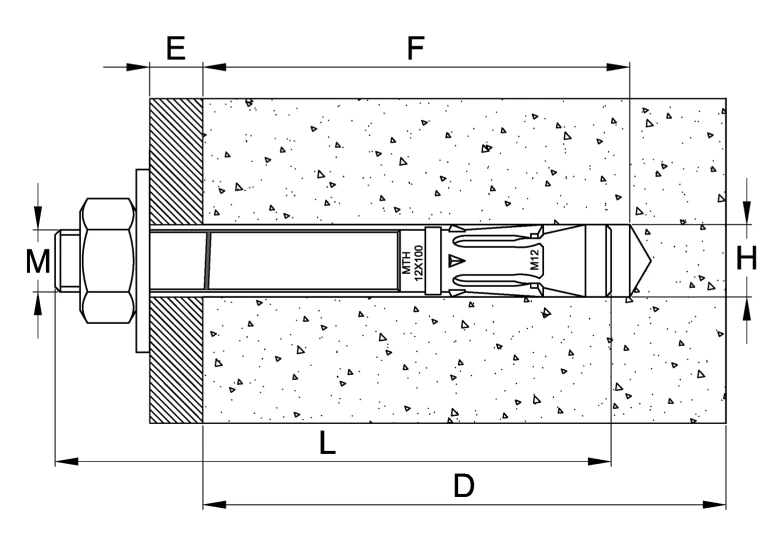

Monteringsdiagram og målangivelser
Snittegningen illustrerer korrekt placering af ankeret i betonunderlaget. De vigtigste monteringsmål angivet på diagrammet:
- M — ankerets gevinddiameter
- E — tykkelse på det fastgjorte element (afstand fra underlagets overflade til møtrikken)
- F — forankringsdybde i underlaget
- L — ankerets samlede længde
- D — mindste dybde af det borede hul
- H — diameter på det borede hul
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og rengøres grundigt for støv
- Ankeret indsættes i hullet med lette hammerslag
- Tilspænding udføres med en momentnøgle — overskrid ikke det tilspændingsmoment, der er angivet i godkendelsen
- Efter ankerets ekspansion skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Monterings- og bæreevneparametre i henhold til den tekniske godkendelse AT-15-7574/2008 — må ikke overskrides
Anvendelse i solcelleanlæg
PSRe M8-ankeret bruges gerne af installationsteams til fastgørelse af bærende PV-konstruktioner i lofter, vægge og betonfundamenter. Takket være ETA- og CE-certificeringen udgør det en pålidelig fastgørelse, der opfylder projektkravene og letter den tekniske godkendelse af installationen.
Tekniske data
| Gevindtype | M8 |
| Længde [mm] | 130 |
