Dromet ringankerbolt PSRe M20x170/23 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M20×170/23 galvaniseret til beton
Ringankerbolt PSRe 20×170/23 fra Dromet er en robust ekspansionsforankring med ringkonstruktion, beregnet til permanent fastgørelse af monteringsprofiler, metalkonstruktioner, riste, gelændere, maskiner samt andre konstruktionselementer og bygningsudstyr. Takket være gevindet M20 og den samlede længde på 170 mm sikrer den høj bæreevne i krævende anvendelser — herunder ved montering af tunge understøtningskonstruktioner til solcelleanlæg.
Ankeret er beregnet til montering i underlag af ikke-revnet beton min. klasse B20, natursten med kompakt struktur samt massiv teglsten. Det har European Technical Approval ETA 05/0242, CE-certifikat samt national teknisk godkendelse AT-15-7574/2008, hvilket bekræfter overholdelse af de højeste sikkerheds- og bæreevnestandarder.
Tekniske parametre
- Betegnelse: PSRe 20x170/23
- Gevind: M20
- Boringsdiameter (fi): 20 mm
- Samlet længde (L): 170 mm
- Tykkelse på det fastgjorte element (E): 23 mm
- Forankringsdybde (F): 135 mm
- Hulldybde (D): 206 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringformet med møtrik og spændeskive
- Vægt: 0,43 kg
- EAN: 5902706889949
- Salgsenhed: stk.

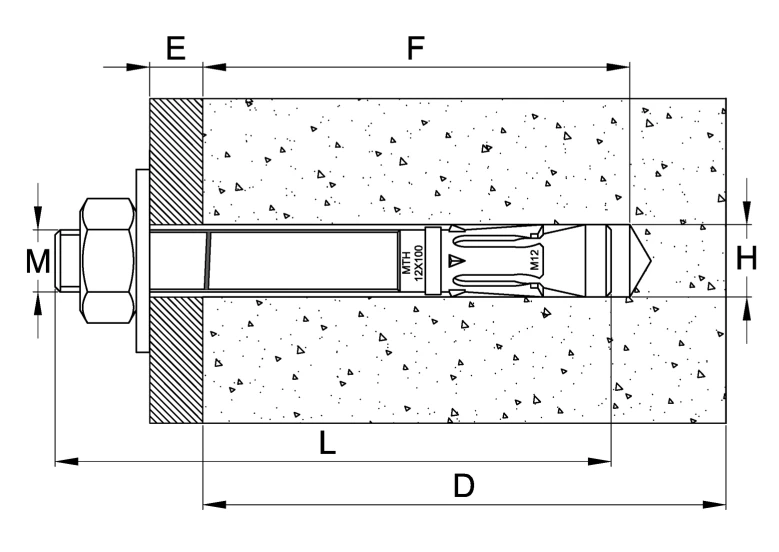

Betegnelser på snittegningen:
- M — ankerets gevinddiameter
- E — tykkelse på det fastgjorte element (fremspringende del)
- F — forankringsdybde i underlaget
- L — ankerets samlede længde
- D — dybden af monteringshullet
- H — hullets diameter i underlaget
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og rengøres grundigt for støv
- Forankringen skal kunne indføres med lette hammerslag
- Monteringen skal udføres med en momentnøgle
- Efter forankringens udvidelse skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i teknisk godkendelse AT-15-7574/2008 må ikke overskrides
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
Ringankerbolten PSRe fra Dromet er en gennemprøvet og certificeret ekspansionsforankring, der giver professionelle installationsteam sikker og holdbar fastgørelse i beton- og stenunderlag. Den komplette levering med møtrik og spændeskive gør det muligt at gå direkte i gang med monteringen uden at skulle bestille yderligere tilbehør.
Tekniske data
| Gevindtype | M20 |
| Længde [mm] | 170 |
