Dromet ringanker ekspansionsanker PSRe M6x80/22 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M6x80 mm galvaniseret
Ringankerbolten PSRe M6×80 fra Dromet er en pålidelig ekspansionsforbindelse beregnet til varig fastgørelse af profiler, metalkonstruktioner, riste, gelændere, maskiner og andre udstyrselementer i betonunderlag. Takket være ringkonstruktionen med møtrik og spændeskive sikrer den en pålidelig og ensartet fastgørelse — særligt vigtigt ved montering af fotovoltaiske konstruktioner, hvor forankringens stabilitet er afgørende for hele installationens sikkerhed.
Ankeret har europæisk teknisk godkendelse ETA 05/0242, CE-certifikat samt national godkendelse AT-15-7574/2008, hvilket bekræfter dets overensstemmelse med standarderne og muliggør anvendelse i projekter, der kræver dokumenterede bæreevneparametre.
Godkendte monteringsunderlag
- Ikke-revnet beton min. B20 (C16/20)
- Natursten med kompakt struktur
- Massiv mursten
Tekniske parametre
- Betegnelse: PSRe 6x80/22
- Gevind: M6
- Borediameter (Ø): 6 mm
- Samlet længde (L): 80 mm
- Tykkelse på det monterede element (E): 22 mm
- Forankringsdybde (F): 55 mm
- Hulldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ring med møtrik og spændeskive
- Vægt: 0,016 kg
- EAN: 5907518616813
- Salgsenhed: stk.

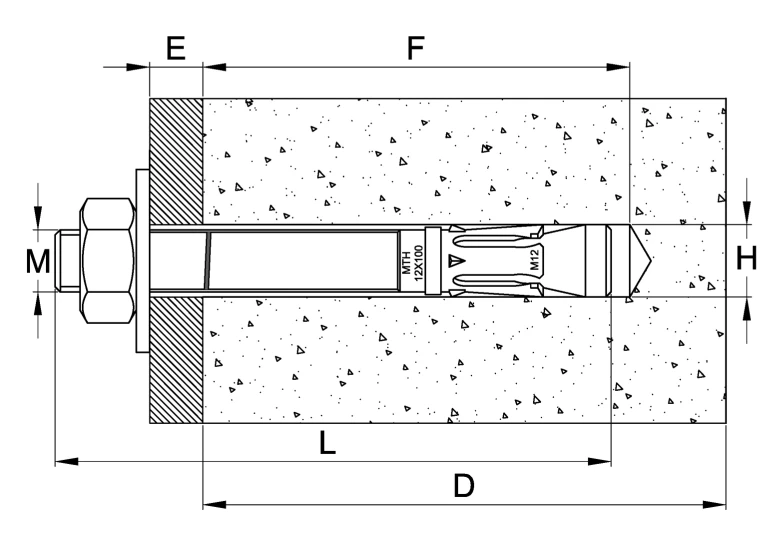

Monteringsdiagram og dimensionsbetegnelser
Tværsnitstegningen viser ankeret placeret i betonunderlaget med de vigtigste monteringsmål: M – gevinddiameter, E – tykkelse på det monterede element (fremspring), F – forankringsdybde, L – ankerets samlede længde, D – påkrævet hulldybde, H – hullets diameter i underlaget.
Monteringsanbefalinger
- Bor monteringshullet vinkelret på underlagets overflade
- Efter boring skal hullet renses for støv og rester
- Indsæt ankeret med lette hammerslag
- Stram møtrikken med en momentnøgle
- Efter ankerets udvidelse skal spændeskiven under møtrikken være fast presset mod det monterede element
- Parametrene i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Tekniske data
| Gevindtype | M6 |
| Længde [mm] | 80 |
