Dromet ringankerbolt PSRe M6x70 mm galvaniseret til beton
Ringankerbolt PSRe M6×70 fra mærket Dromet er en pålidelig mekanisk fastgørelsesanordning med ringformet konstruktion, beregnet til permanent fastgørelse i uafrevnet beton, naturstein med kompakt struktur samt massiv teglsten. Takket være de kompakte dimensioner og en vægt på blot 15 g er den ideel til montering af lette konstruktionselementer — profiler, beslag, holdere og installationstilbehør.
Ankeret har Europæisk Teknisk Godkendelse ETA 05/0242, CE-mærkning samt national godkendelse AT-15-7574/2008, hvilket garanterer overensstemmelse med de europæiske standarder og bekræfter godkendelsen til brug i byggekonstruktioner.
Anvendelse
PSRe-ankeret er dedikeret til fastgørelse af profiler og metalkonstruktioner, gitterriste, gelændere, maskiner samt andre konstruktions- og udstyrselementer på bygningen. Underlaget skal være fremstillet af uafrevnet beton min. klasse B20 (C16/20), naturstein med kompakt struktur eller massiv teglsten.
Tekniske parametre
- Betegnelse: PSRe 6x70/12
- Gevind: M6
- Boringsdiameter (fi): 6 mm
- Total længde (L): 70 mm
- Tykkelse på det fastgjorte element (E): 12 mm
- Forankringsdybde (F): 55 mm
- Huldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringformet med møtrik og skive
- Vægt: 0,015 kg
- EAN: 5907518660977
- Salgsenhed: stk

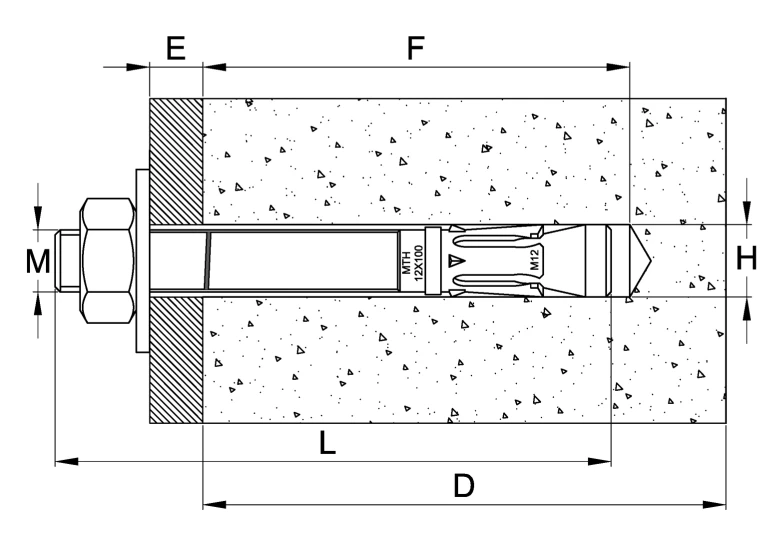

Monteringsskema og dimensionsangivelser
Tværsnitstegningen viser den korrekte montering af ankeret i betonunderlaget med angivelse af de vigtigste parametre:
- M — gevinddiameter
- L — ankerets samlede længde
- D — minimal dybde af monteringshullet
- F — forankringsdybde i underlaget
- E — tykkelse på det fastgjorte element (fremstående del)
- H — hullets diameter i betonen
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt
- Ankeret skal kunne indføres i hullet med lette hammerslag
- Tilspænding af møtrikken må kun udføres med momentnøgle
- Efter ankerets ekspansion skal skiven under møtrikken være kraftigt presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Certifikater og godkendelser
- Europæisk Teknisk Godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
