Dromet ringanker ekspansionsanker PSRe M6x100/42 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M6x100/42, galvaniseret, til beton
Ringankeret PSRe M6x100/42 fra Dromet er en gennemprøvet løsning til permanent fastgørelse af profiler, metalkonstruktioner, gitre, gelændere, maskiner og andre byggeelementer. Den ringformede konstruktion med møtrik og spændeskive sikrer en pålidelig ekspansion i monteringshullet samt et jævnt tryk af det fastgjorte element mod underlaget.
Ankeret er beregnet til brug i underlag af ikke-revnet beton, min. klasse B20, natursten med kompakt struktur samt massiv tegl. Takket være certificeringen ETA 05/0242, CE-mærkningen CE og den nationale godkendelse AT-15-7574/2008 opfylder produktet de højeste kvalitetskrav og kan anvendes i bærende konstruktionssamlinger.
Tekniske parametre
- Betegnelse: PSRe 6x100/42
- Gevind: M6
- Borediameter (ø): 6 mm
- Total længde (L): 100 mm
- Tykkelse af det fastgjorte element (E): 42 mm
- Forankringsdybde (F): 55 mm
- Huldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringformet med møtrik og spændeskive
- Vægt: 0,02 kg
- EAN: 5907518682825
- Salgsenhed: stk.
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008

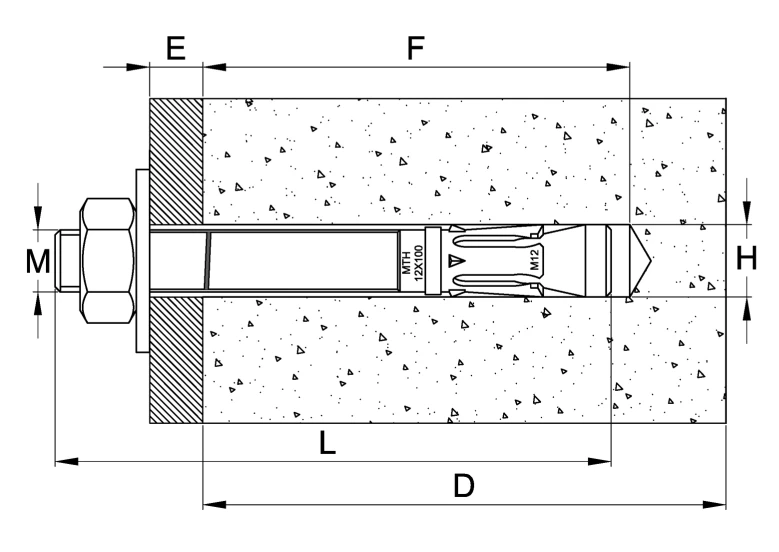

Monteringsdiagram og mål
Snittegningen illustrerer, hvordan ankeret placeres i betonunderlaget. Betegnelserne på diagrammet svarer til følgende parametre:
- M – gevinddiameter
- E – tykkelse af det fastgjorte element (fremspring over underlaget)
- F – forankringsdybde i underlaget
- L – ankerets samlede længde
- D – dybde af monteringshullet
- H – hullets diameter i underlaget
Monteringsanbefalinger
Monteringshullet skal bores vinkelret på underlagets overflade og derefter renses grundigt for støv og boreaffald. Ankeret skal kunne føres ind i hullet med lette hammerslag. Møtrikken skal spændes med en momentnøgle — efter ankerets ekspansion skal spændeskiven under møtrikken være presset fast mod det fastgjorte element. Alle tilladte belastninger og monteringsparametre fremgår af den tekniske godkendelse AT-15-7574/2008 — de angivne værdier må ikke overskrides.
Anvendelse
- Fastgørelse af profiler og metalkonstruktioner
- Montering af gitre, gelændere og rækværker
- Forankring af maskiner og udstyr
- Fastgørelse af bærende konstruktioner til solcelleanlæg
- Permanent fastgørelse af udstyrselementer til byggeprojekter
Tekniske data
| Gevindtype | M6 |
| Længde [mm] | 100 |
