Dromet ringanker ekspansionsanker PSRe M16x170/48 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ekspansionsanker med ring PSRe M16x170/48, galvaniseret
Ekspansionsankeret med ring PSRe M16x170/48 fra Dromet er en mekanisk stålforbindelse beregnet til varig fastgørelse af profiler, metalkonstruktioner, riste, gelændere, maskiner samt andre bygningskomponenter i betonunderlag. Takket være ringkonstruktionen med møtrik og spændeskive sikrer den pålidelig overførsel af belastninger i ikke-revnet beton fra klasse min. B20 (C16/20), natursten med kompakt struktur samt massiv tegl.
Ankeret har European Technical Approval ETA 05/0242, CE-mærkning samt national godkendelse AT-15-7574/2008, hvilket bekræfter overensstemmelse med sikkerhedskravene og muliggør anvendelse i ansvarsfulde konstruktionsforbindelser. Korrosionsbeskyttelse i form af elektrolytisk zink beskytter forbindelseselementet mod korrosion under indendørs og moderat fugtige forhold.
Mål og tekniske parametre
- Betegnelse: PSRe 16x170/48
- Gevind: M16
- Borediameter (Ø): 16 mm
- Samlet længde (L): 170 mm
- Tykkelse af det monterede element (E): 48 mm
- Forankringsdybde (F): 110 mm
- Hulldybde (D): 168 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ring med møtrik og spændeskive
- Vægt: 0,28 kg
- EAN: 5907518663800
- Salgsenhed: stk.

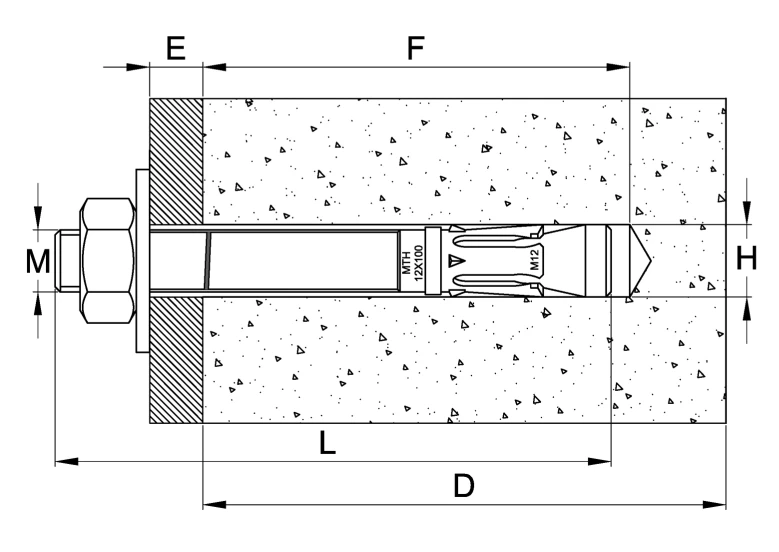

Monteringsdiagrammet viser et tværsnit af ankeret monteret i betonunderlaget. Betegnelserne på tegningen svarer til de vigtigste monteringsmål: M – gevinddiameter, L – ankerets samlede længde, F – forankringsdybde i underlaget, E – tykkelse af det monterede element (fremspringende del), D – dybde af det borede hul, H – diameter af monteringshullet.
Monteringsanbefalinger
- Bor monteringshullet vinkelret på underlagets overflade og rengør det grundigt for støv
- Før forbindelseselementet ind i hullet ved hjælp af lette hammerslag
- Udfør monteringen med en momentnøgle — dette sikrer det korrekte tilspændingsmoment
- Efter ankerets ekspansion skal spændeskiven under møtrikken være godt presset mod det monterede element
- Parametrene i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Anvendelse i solcelleanlæg: Ringankeret PSRe M16 fungerer fremragende til fastgørelse af bærekonstruktioner til PV-paneler på betonfundamenter, fundamentfødder og fundamentbjælker. M16-gevindet sikrer en høj bæreevne i forbindelsen, hvilket er nødvendigt ved vindbelastninger, der påvirker jordmonterede anlæg og anlæg på flade tage.
Tekniske data
| Gevindtype | M16 |
| Længde [mm] | 170 |
