Comunello Albatros Piccolo – hængselssystem til foldport op til 4 m / 100 kg
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Comunello Albatros Piccolo – hængselssystem til foldport op til 4 m / 100 kg
Comunello Albatros Piccolo er et komplet, innovativt hængselssystem designet specielt til foldporte (knækkede porte). Takket være den fuldt hængende mekanisme åbnes porten uden føreskinner, hvilket eliminerer forhindringer på gulvet og gør monteringen betydeligt lettere. Systemet garanterer glat foldning og udfoldning af portfløjene selv i meget begrænset plads — ideelt løsning til ejendomme med smal indkørsel eller mangel på plads til fuld åbning af fløjport.
Sættets sammensætning
Albatros Piccolo systemet består af tre præcist tilpassede elementer, som sammen danner en pålidelig mekanisme til foldporte:

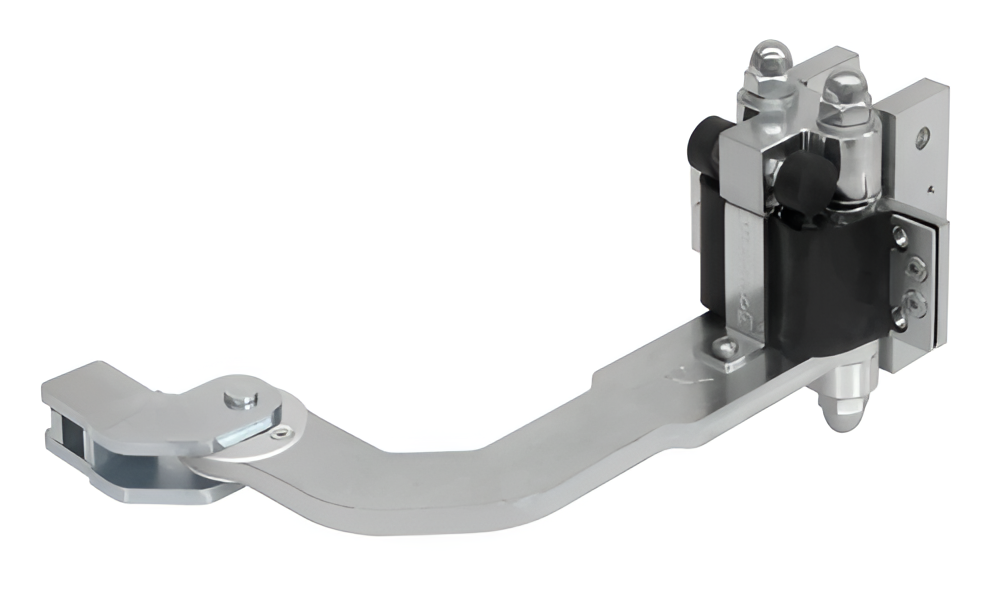

- Nedre hængsel med gear og arm — monteret i den nedre del af portfløjen, ansvarlig for foldedriften; tosidet foldbar transmissionsarm forbindes med bunden af første fløj

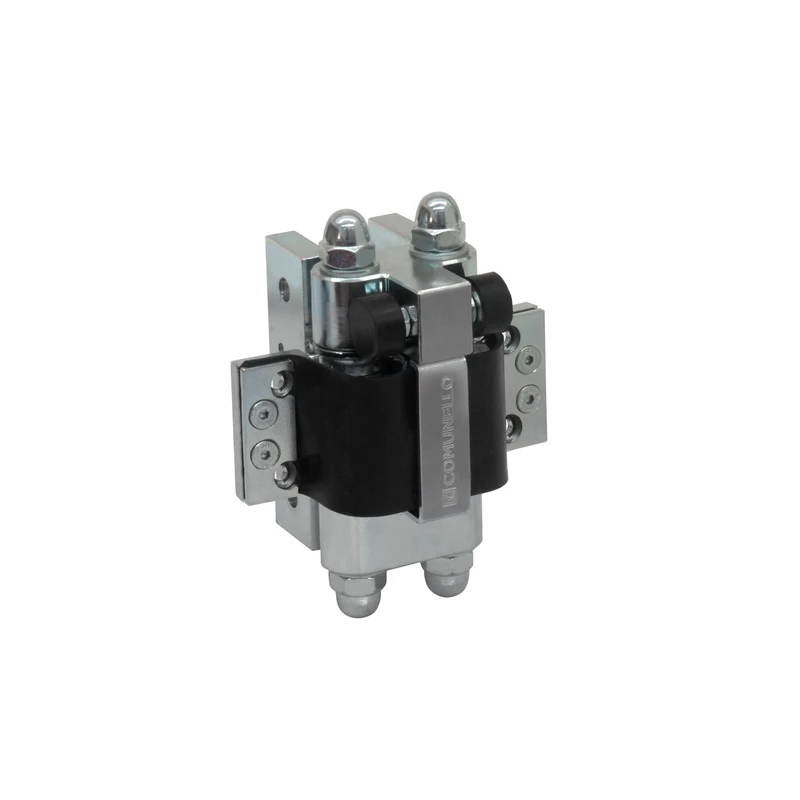

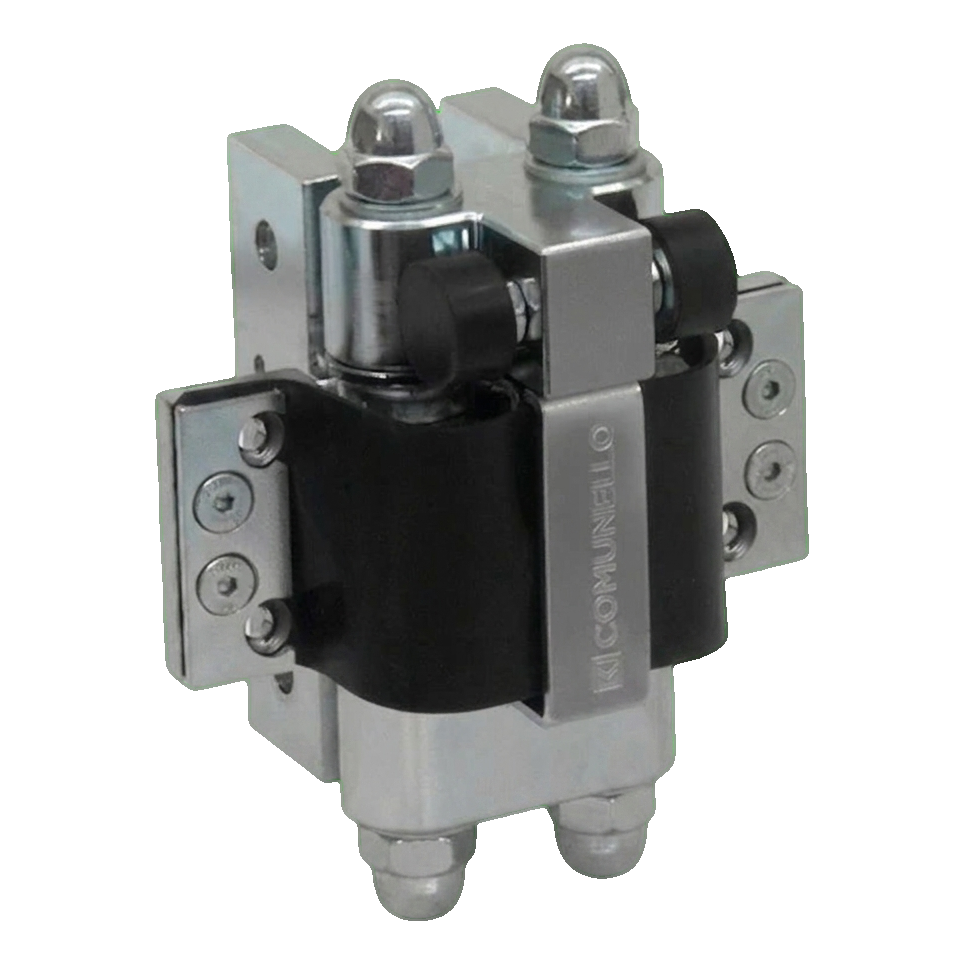

- Øvre hængsel med gear — monteret i den øvre del af porten ved stolpen, synkroniserer bevægelsen af begge fløje
- Justerbar konsol — fastgjort til stolpen, muliggør præcis justering af hele systemet efter montering
Virkemåde og montering

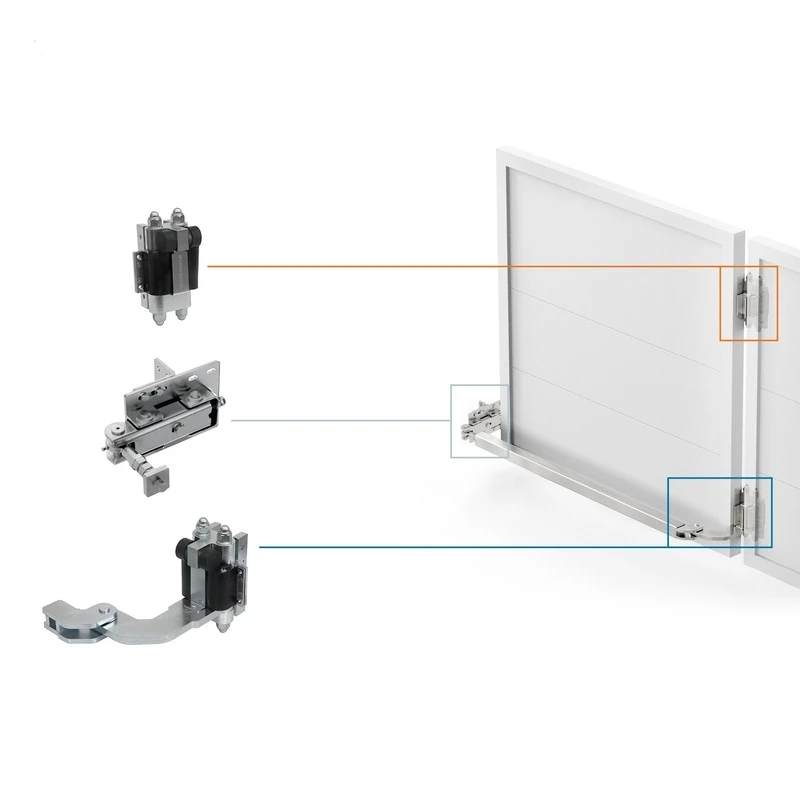

Systemet er fuldstændig skinneløst — porten åbnes lodret uden nogen føreskinner på gulvet. Den tosidet foldbare drivarm monteres på undersiden af første fløj og forbindes med det nedre hængsel. Efter montering af den justerbare konsol på stolpen får installatøren mulighed for præcis korrektion af portens indstilling. Billedet ved siden af viser placeringen af systemets enkelte elementer på porten — øvre hængsel ved toppen af stolpen, justerbar konsol i midten og nedre hængsel med arm i bunden.
Maksimal åbning i minimal plads

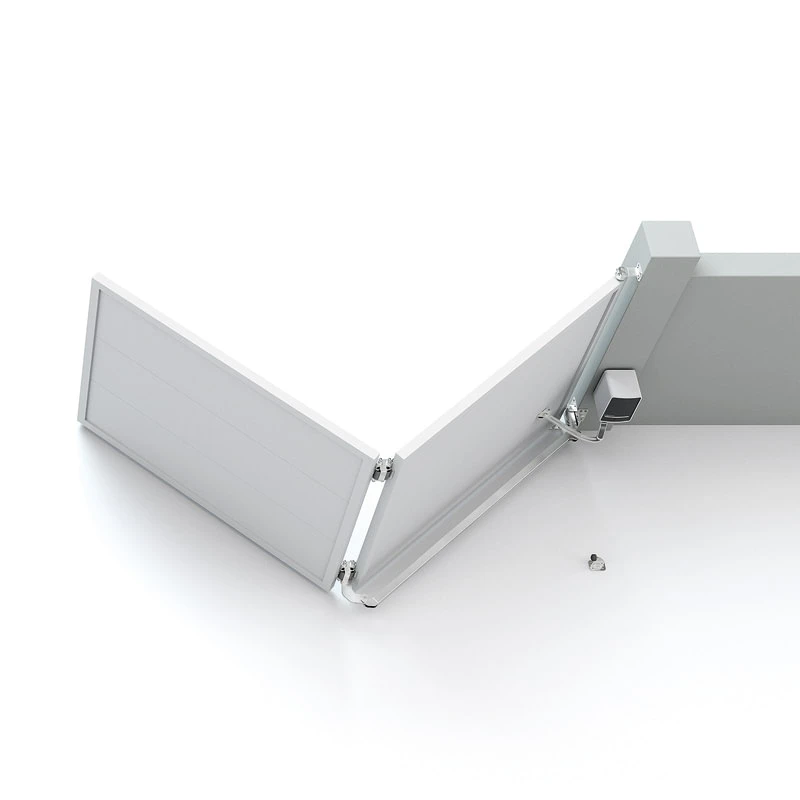

Takket være foldningsmekanismen bukker portfløjene sig mod hinanden og optager minimal plads både under åbning og lukning. Et sæt betjener en port med samlet fløjlængde på op til 4 meter og vægt på op til 100 kg. Ved anvendelse af to sæt Albatros Piccolo er det muligt at betjene en tofløjet port med samlet længde på op til 8 meter.
Systemets vigtigste fordele
- Skinneløs mekanisme — ingen føreskinner på gulvet, nul forhindringer
- Hængende system — portfløjene folder sig frit i luften
- Nem justering — justerbar konsol muliggør præcis tilpasning efter montering
- Minimal plads — ideelt løsning til smalle indkørsler og begrænsede passager
- Høj kvalitetsmaterialer — elementer modstandsdygtige over for slid og flerårig drift
- Italiensk produktion — Comunello, Made in Italy

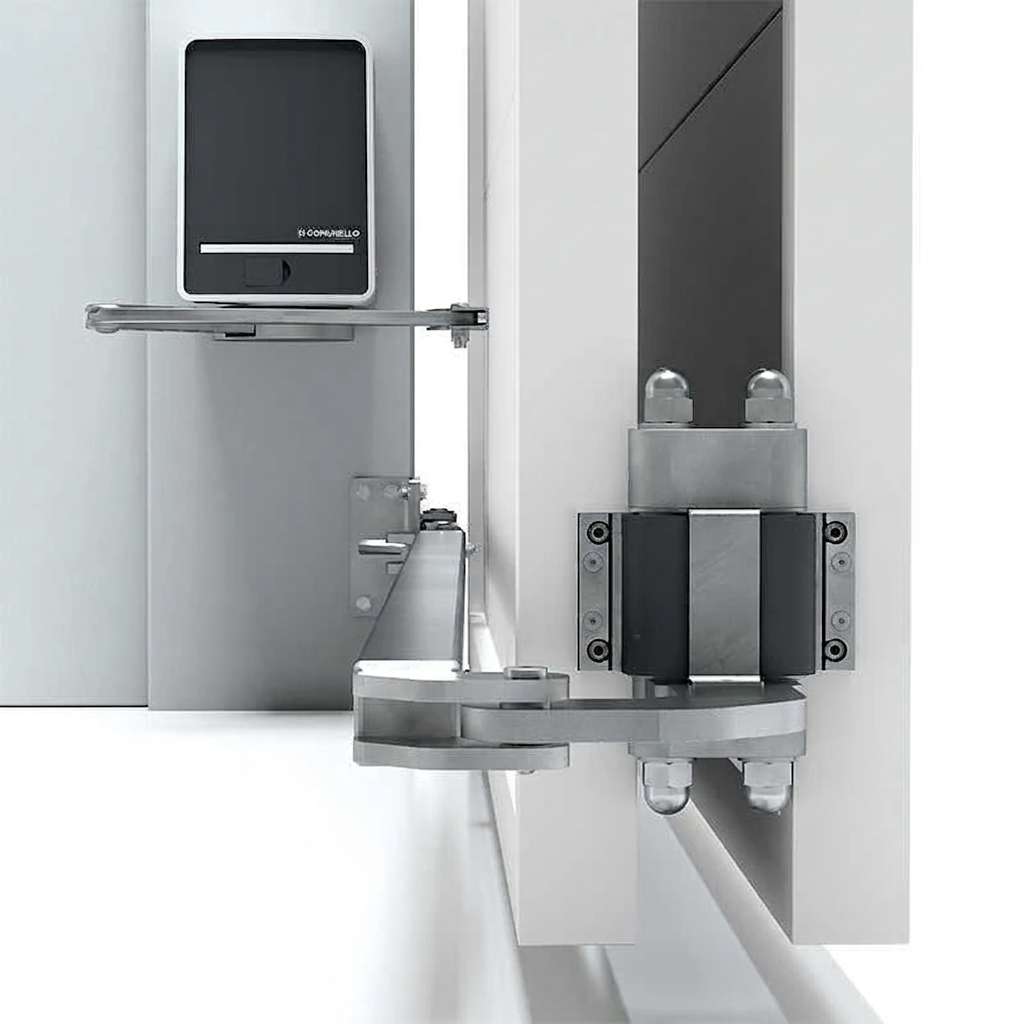

Kompatibilitet med drives
Albatros Piccolo systemet arbejder sammen med drives til fløjporte fra mærket Comunello. Til komplet installation er der også supplerende tilbehør tilgængelig: hulskabelon system med skruer og møtrikker samt forbindelsesprofil transmissionsarm med stolpehængsel, som betydeligt fremskynder monteringsprocessen.
Sættets tekniske parametre
- Producent: Comunello
- Serie: Albatros Piccolo (P)
- Maksimal portlængde (1 sæt): 4 m
- Maksimal portlængde (2 sæt): 8 m
- Maksimal fløjvægt: 100 kg
- Sættets vægt: 10,5 kg
- Systemtype: skinneløs, hængende
- Produktionsland: Italien

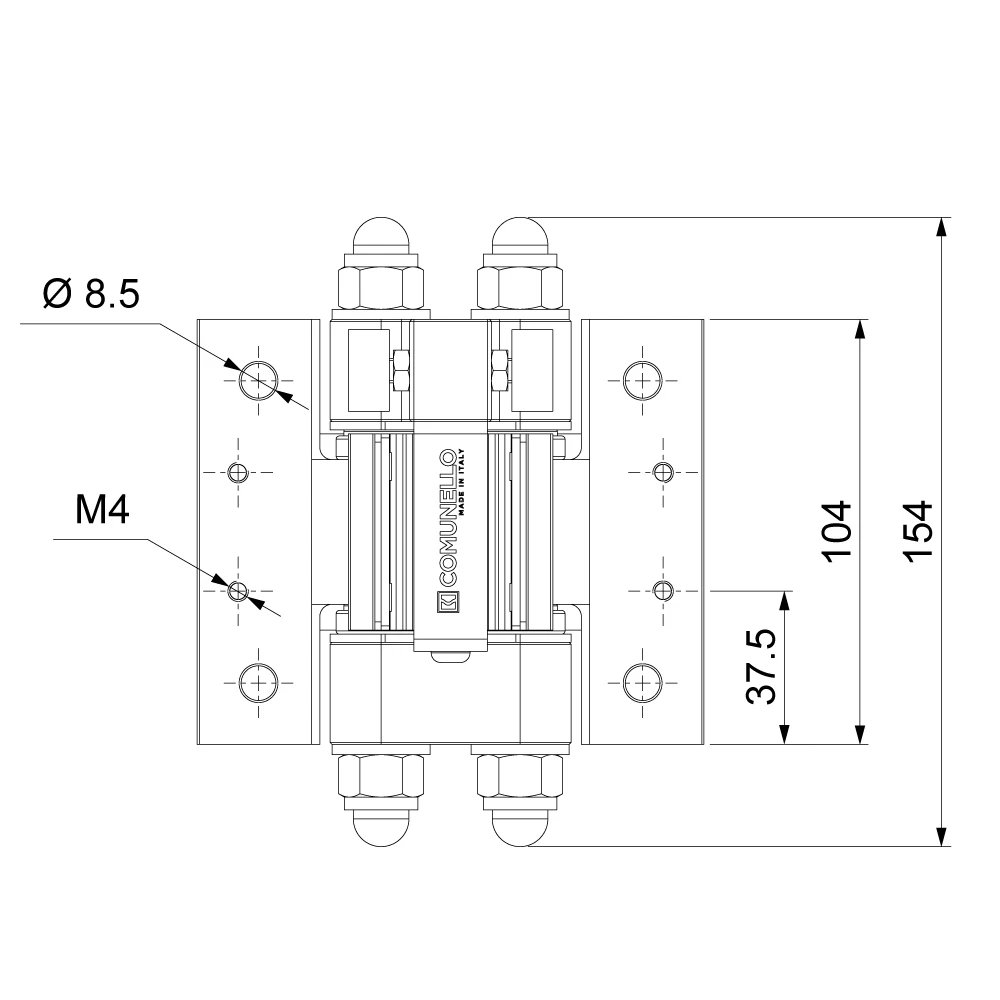

Øvre hængsels dimensioner (teknisk tegning)
- Samlet højde: 154 mm
- Monteringspladens højde: 104 mm
- Hulakseafstand fra nedre kant: 37,5 mm
- Monteringshullernes diameter: Ø 8,5 mm
- Skruegängning: M4

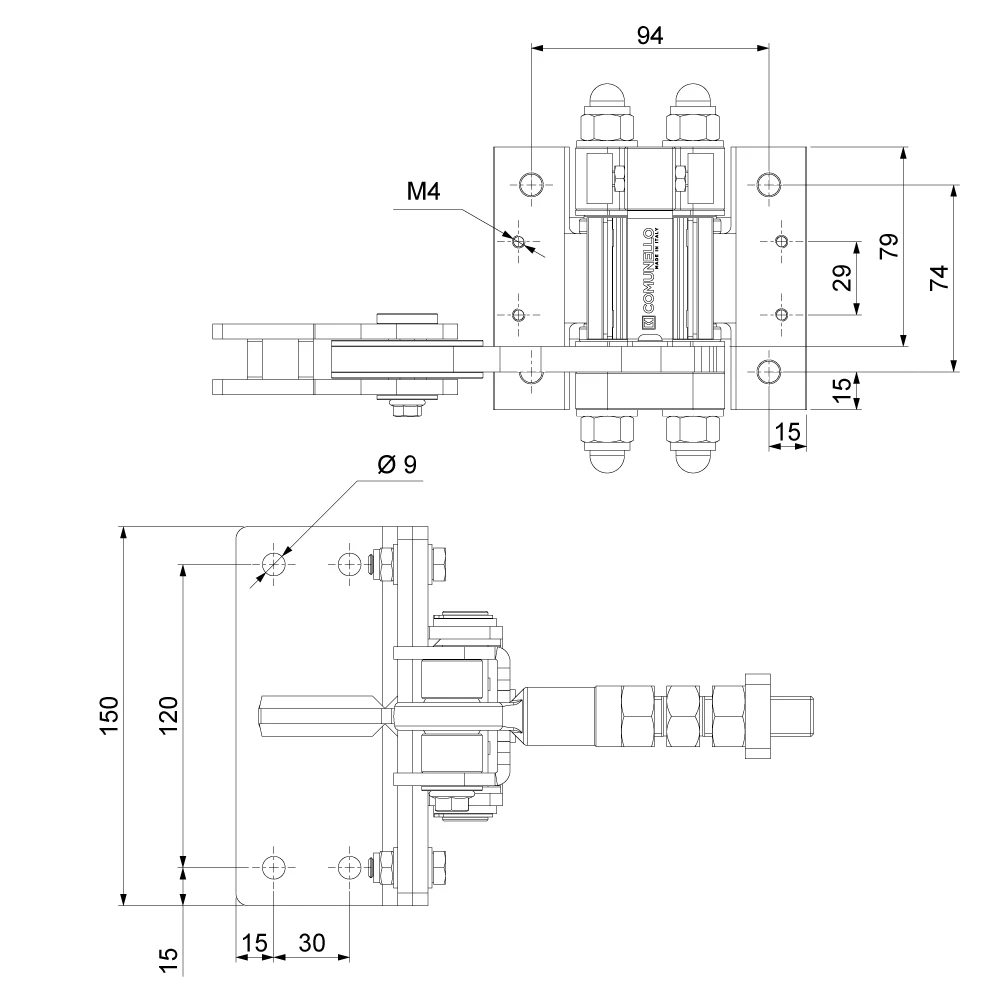

Justerbar konsols dimensioner
- Monteringspladens bredde (lille): 94 mm
- Monteringspladens højde (lille): 79 mm
- Monteringshullernes lodret afstand: 74 mm
- Hullernes diameter: Ø 9 mm
- Gængning: M4
- Monteringspladens bredde (stor): 150 mm
- Monteringshullernes afstand på stor plade: 120 mm

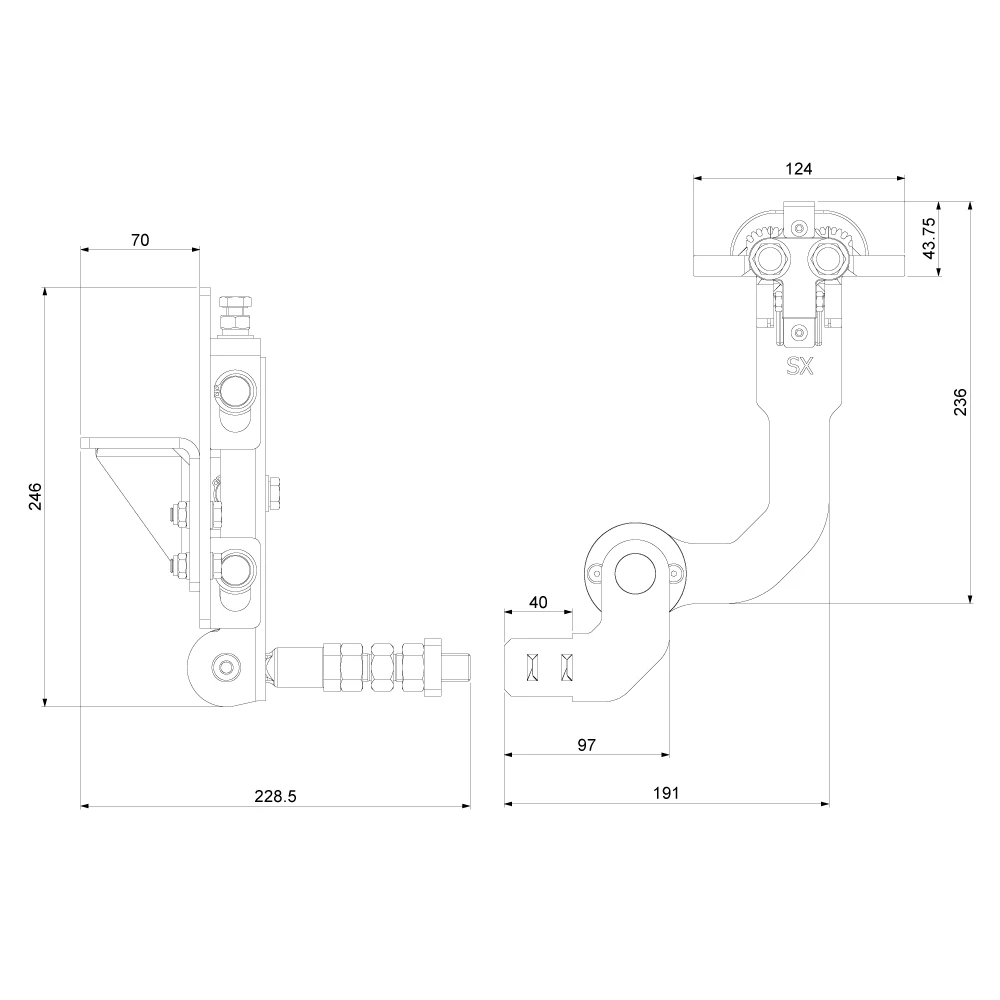

Nedre hængsels dimensioner med arm
- Konsolens samlede højde: 246 mm
- Konsolens dybde: 70 mm
- Længde med tap: 228,5 mm
- Monteringspladens bredde: 124 mm
- Armens rækkevidde til rotationsakse: 236 mm
- Systemets samlede bredde: 191 mm
- Armens bredde: 97 mm
- Armspidsens bredde: 40 mm
- Hængselakseafstand fra base: 43,75 mm
- Version: SX (venstre)
Galleri af sættets komponenter
Tekniske data
| Materiale | Stål |
