Ankerbolt type L til murlægte (bøjet ankerbolt) M16 × 350 mm, sort
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

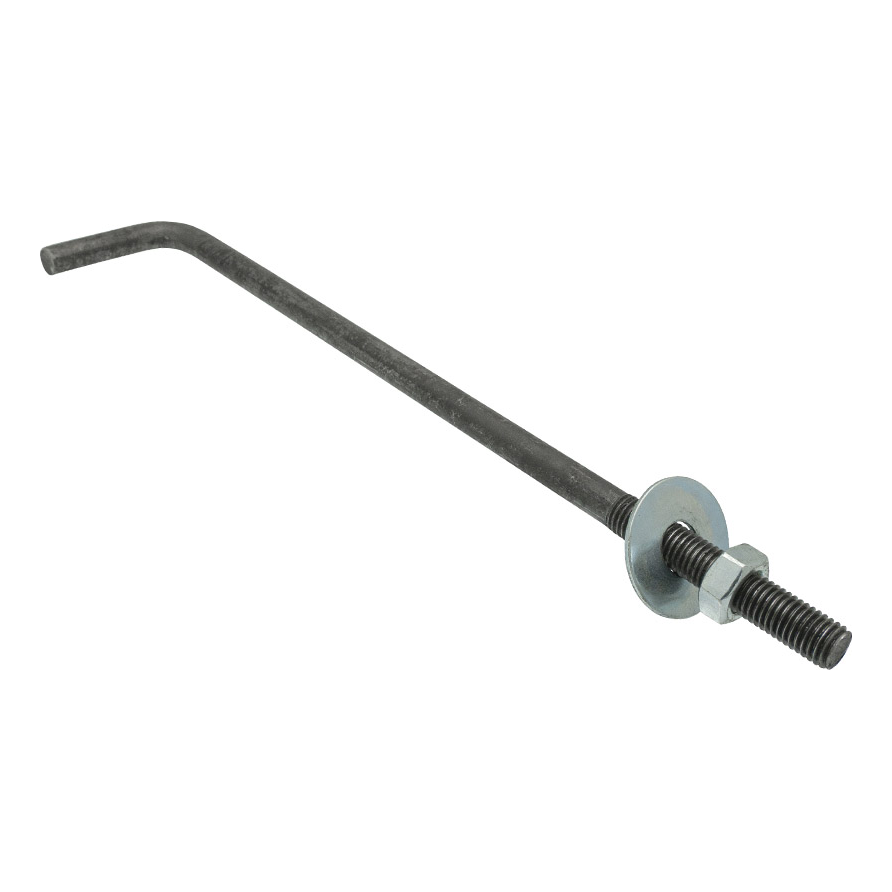

L-formet ankerbolt type L (murremsanker) M16 × 350 mm, sort
Murremsanker type L (buet L-bolt) med gevind M16 og en længde på 350 mm i sort udførelse, uden overfladebehandling. Ankeret er beregnet til varig forankring af murremme og trælementer i tagkonstruktioner i betondæk og armerede betonkranse. Den buede ende i form af et L sikrer en solid forankring i betonen, og den gevindskårne skaft gør det muligt at justere klemmekraften på murremmen præcist ved hjælp af møtrik og spændeskive.
Anvendelse
- Forankring af murremme i armerede betonkranse og betondæk
- Montering af trælementer i tagkonstruktioner
- Samling af trækonstruktioner med betonunderlag
- Montering af svelle og underlag til tagspær
Ankeret støbes ind i betonen, når kransen støbes — den buede ende i form af et L forankres varigt i betonmassen. Når betonen er hærdet, rager det gevindskårne skaft lodret op over kransens overflade, så murrem, spændeskive og spændemøtrik kan monteres. Denne konstruktion giver mulighed for justering af klemmekraften, efter at trælementet er monteret.
Ankerets opbygning

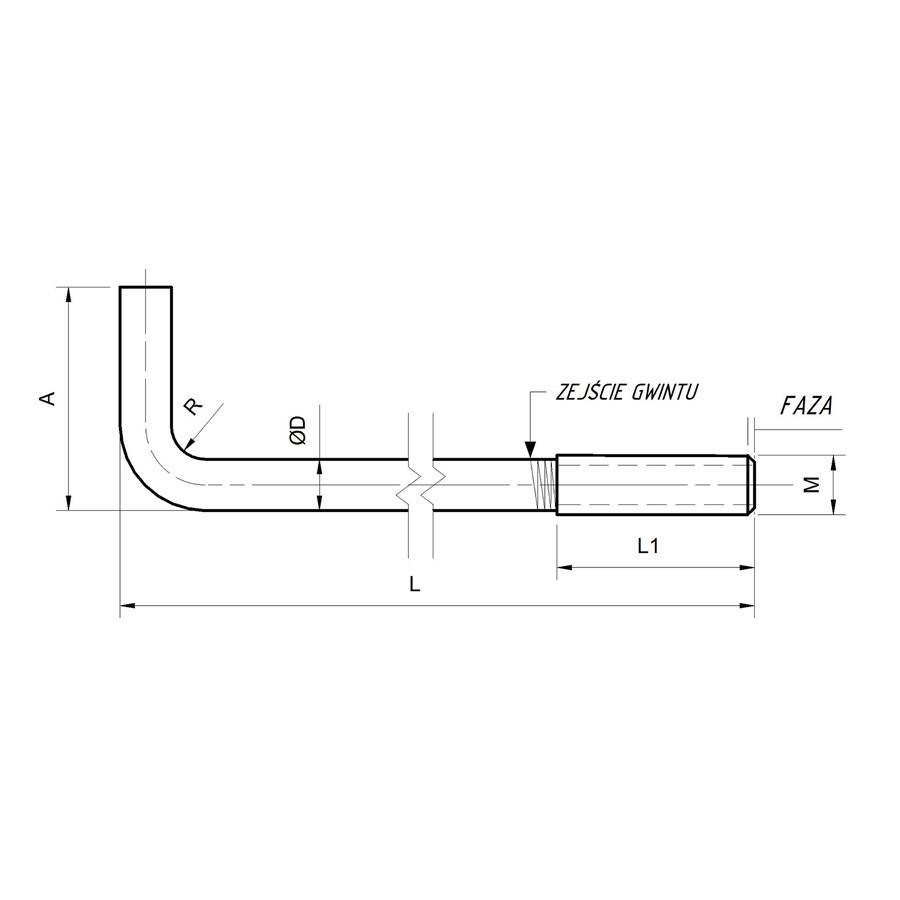

Den tekniske tegning viser ankerets opbygning med angivelse af de vigtigste mål: L — skaftets samlede længde, A — længden af den buede arm, ØD — stangens diameter, M — gevind, L1 — længden af den gevindskårne del, R — bukkeradius. Skaftet er afsluttet med en affasning, der gør det lettere at skrue møtrikken på.

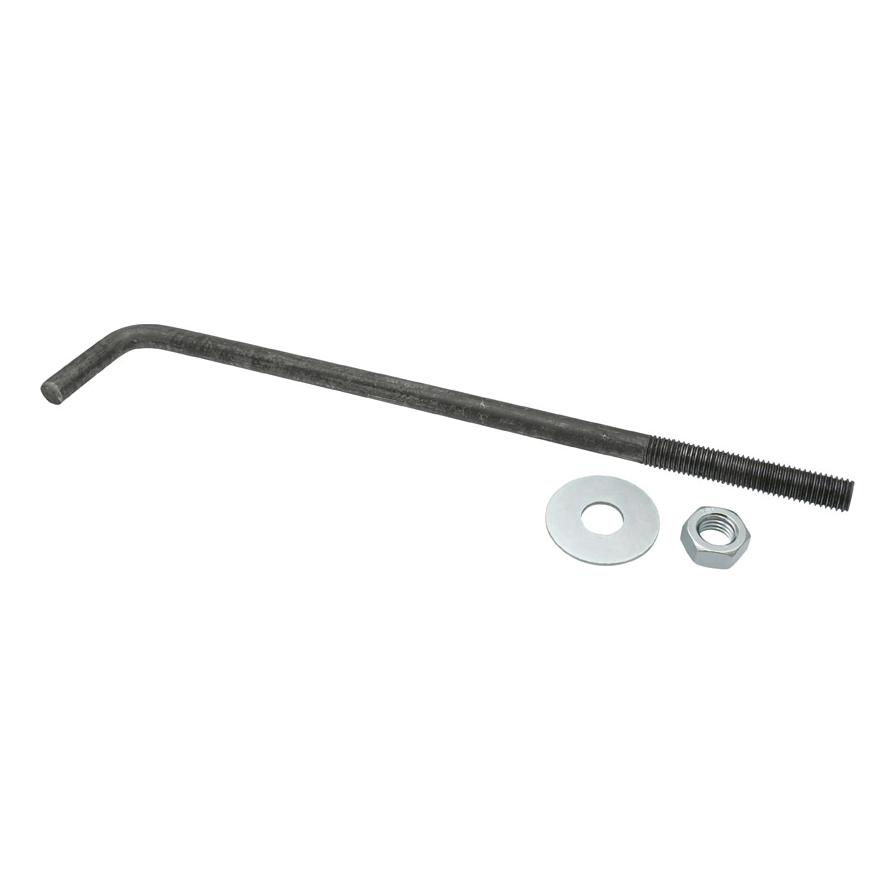

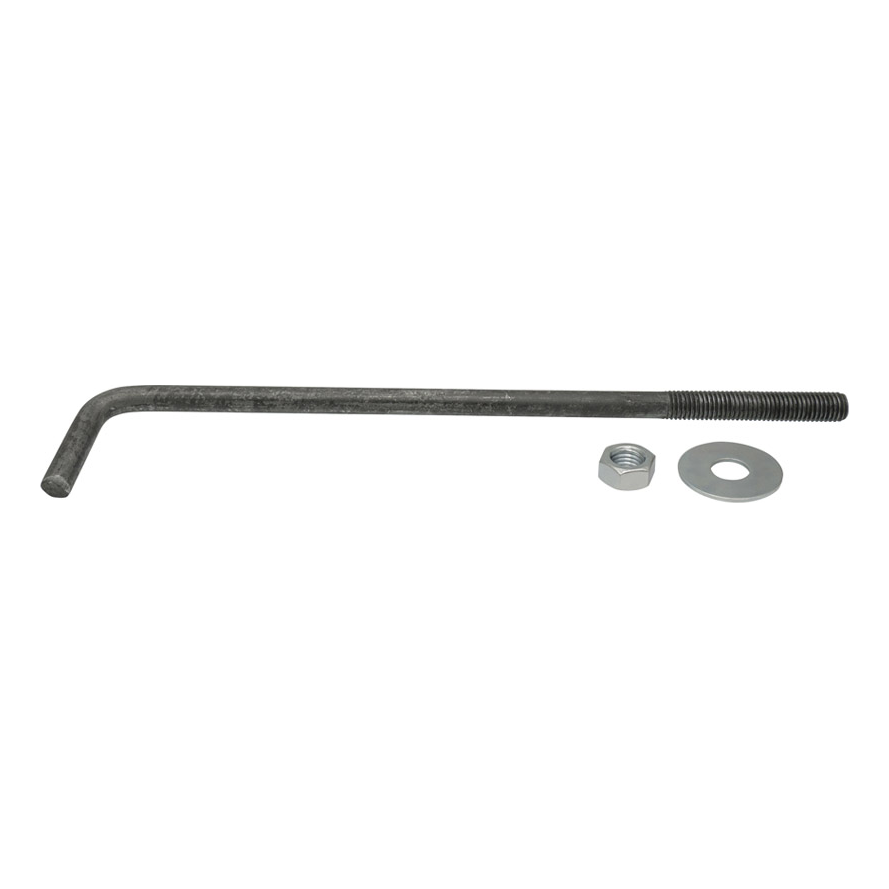

Ankeret leveres komplet med sekskantmøtrik og spændeskive, hvilket muliggør øjeblikkelig montering uden behov for at købe yderligere befæstelsesdele. Den sorte udførelse (uden overfladebehandling) er beregnet til anvendelser, hvor ankeret arbejder i et beskyttet miljø — indstøbt i kransen og afdækket foroven af murremmen.
Montering og funktion
Når kransen støbes, placeres ankeret lodret i forskallingen — den buede arm er nedstøbt i betonen og fungerer som mekanisk forankring. Når betonen er hærdet, trækkes murremmen ned over det gevindskårne skaft (gennem et forud boret hul) og fastspændes derefter med spændeskive og møtrik. Gevindet M16 giver en stor klemmekraft, som er tilstrækkelig selv til tunge tagkonstruktioner.
Tekniske data
| Forbindelsestype | Remanker (bøjet L-bolt) |
| Materiale | Stål |
| Gevindtype | M16 |
| Længde [mm] | 350 |
| Belægning | Sort stål (ubehandlet) |
