Aluminium trapezbro H-60 med EPDM 330 mm – PV-montage på trapezplade

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 0.396 kg

Pris/ stk.: 30,71 kr 30.71

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (24,56 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder::

Stk.
Pakke: 50 stk.
Pakke: 500 stk.
Pakke: 1000 stk.

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-02-02

anbefal til en ven

Beskrivelse

Aluminium trapezbro H-60 med EPDM 330 mm – PV-montage på trapezplade

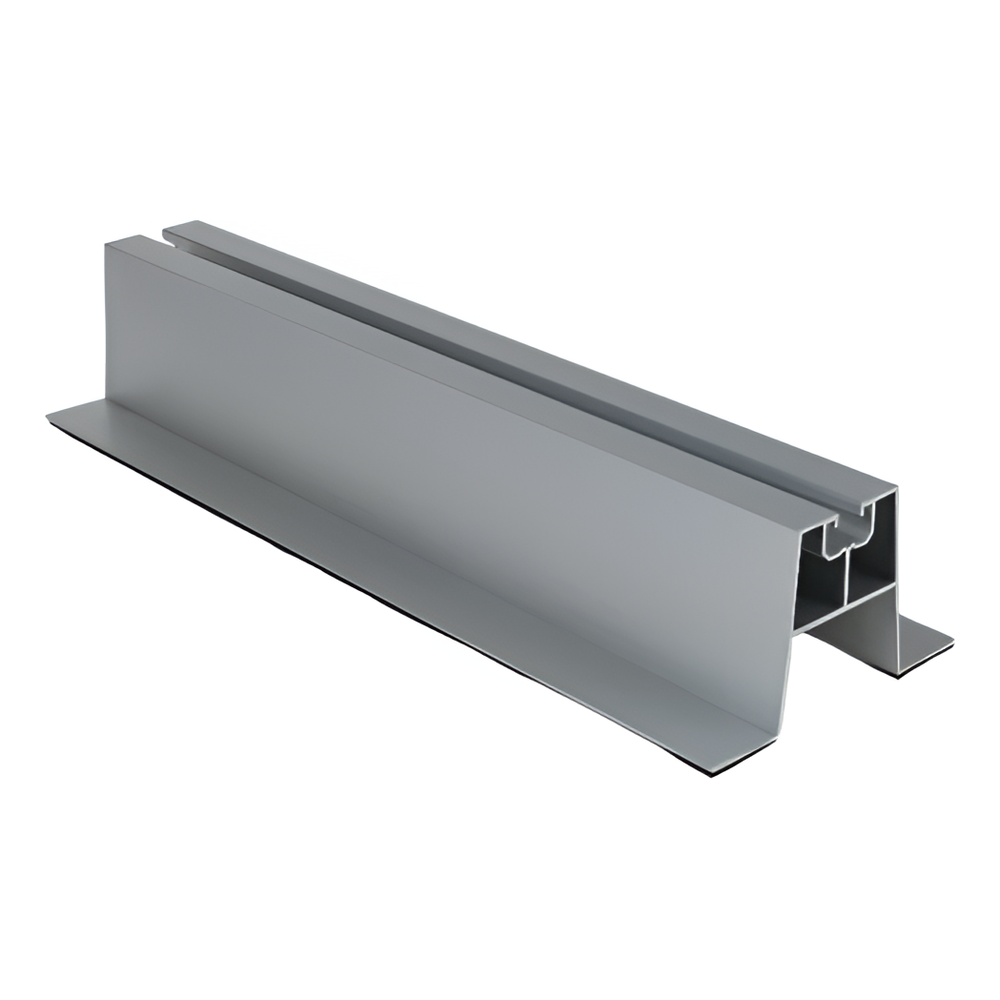

Aluminium trapezbro H-60 330 mm med EPDM-tætning – perspektivvisning af profilen

Aluminium trapezbro H-60 med EPDM-tætning er en konstruktionskomponent beregnet til direkte fastgørelse af solcellemoduler på tage beklædt med trapezplade. Profilen med en højde på 60 mm sikrer en passende afstand mellem panelet og tagfladen, hvilket muliggør fri luftstrøm under modulet — naturlig køling øger anlæggets effektivitet og forlænger panelernes levetid. Broen fungerer sammen med midter- og endeklemmer, som fastgøres til den øverste skinnekanal ved hjælp af en glidenot, gevindindsats eller hammerhovedbolt. Monteringshullerne udføres direkte på taget, hvilket giver fuld fleksibilitet til at tilpasse sig trapezpladens bølgeafstand. Den integrerede EPDM-tætning på profilens grundflade beskytter tagbeklædningen mod skader og sikrer tætning ved kontaktpunktet med pladen.

Vigtigste fordele for montageteams

Direkte montage på trapezplade — uden behov for ekstra underkonstruktioner

60 mm højde garanterer ventilation under panelet, hvilket giver bedre køling af modulerne og højere energiproduktion på varme dage

Aluminium 6060 er korrosionsbestandigt — mangeårig drift uden vedligeholdelse

Medfølgende EPDM-tætning beskytter pladen og eliminerer risikoen for utætheder

Huller bores på stedet — fuld frihed til tilpasning efter tagets bølgeafstand

Teknisk tegning af trapezbroens H-60 tværsnit med mål: grundbredde 100 mm, højde 60 mm, øverste kanal 40 mm

Profilens tværsnit med en grundbredde på 100 mm og en øverste monteringskanal på 40 mm sikrer en stabil placering af klemmerne. Vægge med en tykkelse på 1,5 mm bevarer det optimale forhold mellem styrke og vægt. Aluminium 6060 er velegnet til anodisering, hvilket giver mulighed for yderligere overfladebeskyttelse og æstetisk finish ved behov.

Video, der præsenterer trapezbroen til montage af solcellepaneler på trapezplade

Mål

Tværsnit (bredde × højde)	100 × 60 mm
Længde	330 mm
Vægtykkelse	1,5 mm
Bredde på øverste kanal	40 mm
Vægt pr. meter	1,199 kg/m

Materiale og finish

Materiale / legering	aluminium 6060
EPDM-tætning	ja — integreret på profilens grundflade
Farve	sølv (råt aluminium)

Montage og kompatibilitet

Monteringskanal / notype	øverste kanal til glidenot / gevindindsats / hammerhovedbolt
Tagtype / underlag	tage med trapezplade
Monteringsmetode	midter- og endeklemmer; huller bores på monteringsstedet

Øvrige parametre

Antal i pakke	1 stk.
