Aluminium trapezbro H-30 med EPDM 330 mm – PV-montering på trapezplade

Tilgængelighed: På lager (stort antal)

Levering inden for: 8 Arbejdsdage

Vægt: 0.325 kg

Pris/ stk.: 27,56 kr 27.56

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk.: (22,05 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder::

Stk.
Pakke: 50 stk.
Pakke: 500 stk.
Pakke: 1000 stk.

antal stk.

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-02-01

anbefal til en ven

Beskrivelse

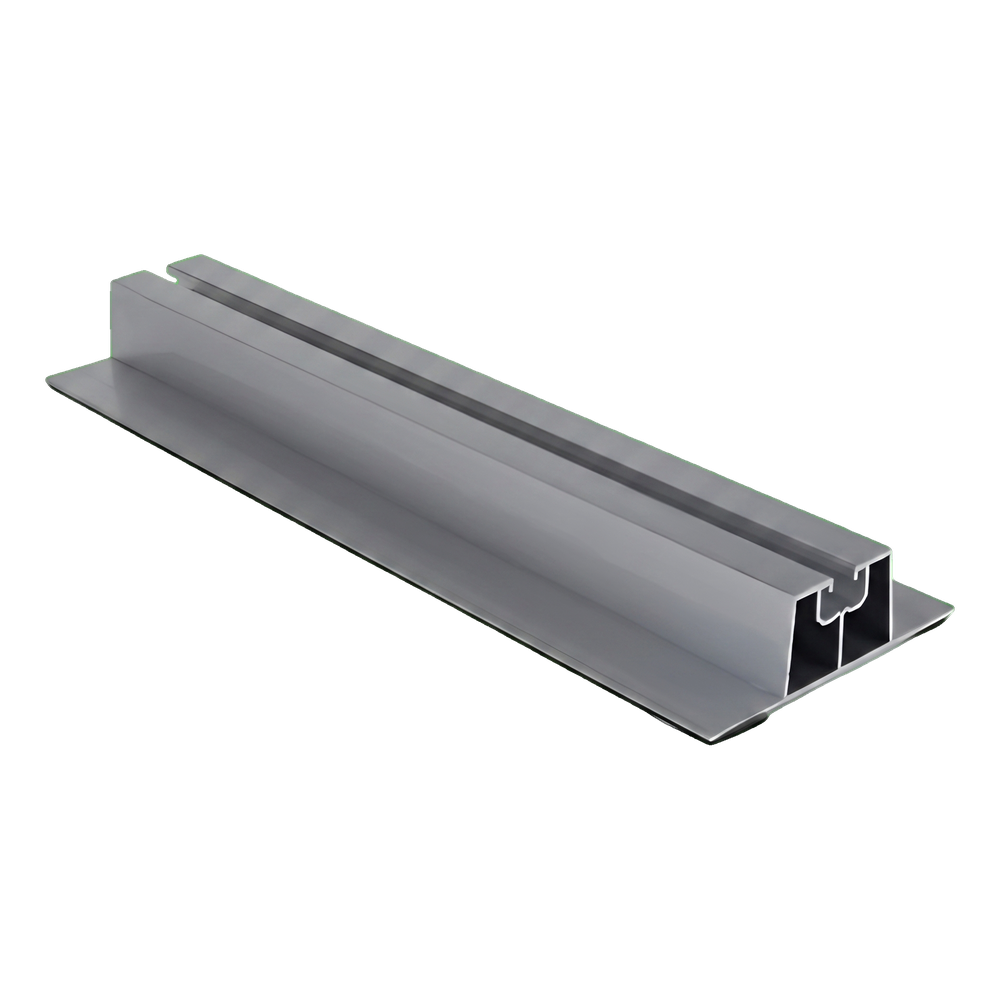

Aluminium trapezbro H-30 med EPDM 330 mm – PV-montering på trapezplade

Aluminium trapezbro H-30 330 mm med monteringskanal og EPDM-pakning

Aluminium trapezbro H-30 med EPDM-pakning er et dedikeret konstruktionselement til direkte montering af solcellepaneler på tage beklædt med trapezplade. Profilen med en højde på 30 mm sikrer fri luftstrøm under modulet, hvilket muliggør naturlig køling og adskillelse af panelet fra den opvarmede tagoverflade — hvilket resulterer i højere anlægseffektivitet i de varme måneder. Broen fungerer sammen med midter- og endeklemmer, som fastgøres til skinnens øverste kanal ved hjælp af en glidefjeder, gevindindsats eller hammerskrue. Huller til skruer, der fastgør profilen til trapezpladen, bores direkte på taget under montering, hvilket gør det muligt præcist at tilpasse afstanden til den specifikke pladeprofil. Profilen, fremstillet af aluminium 6060-legering, kombinerer lav vægt med høj modstandsdygtighed over for korrosion og vejrforhold.

Vigtigste fordele for installatøren

Direkte montering på trapezplade — eliminerer behovet for ekstra beslag

EPDM-pakningen i profilens base sikrer tæt kontakt med pladen og beskytter tagbelægningen mod skader ved monteringspunktet

Højden på 30 mm garanterer ventilation af PV-modulerne

Aluminium 6060 er velegnet til anodisering, hvilket giver ekstra overfladebeskyttelse

Huller bores på stedet — tilpasning til enhver bølgeafstand på trapezpladen

Teknisk tværsnit af trapezbro H-30 med mål: base 100 mm, øverste kanal 40 mm, højde 30,9 mm

Profilens tværsnit viser en trapezformet konstruktion med en bred base på 100 mm, der indsnævres til en monteringskanal på 40 mm i den øverste del. Vægtykkelsen på 1,5 mm med en grundpladetykkelse på 2,5 mm sikrer tilstrækkelig stivhed samtidig med lav samlet vægt. Profilens form afspejler geometrien i typiske trapezplader, hvilket garanterer stabil kontakt med underlaget.

Video, der viser trapezbroen til montering af solcellepaneler på trapezplade

Mål

Tværsnit (bredde × højde)	100 × 30,9 mm
Længde	330 mm
Vægtykkelse	1,5 mm
Tykkelse af grundplade	2,5 mm
Bredde af monteringskanal	40 mm
Vægt pr. meter	0,983 kg/m

Materiale og finish

Materiale / legering	aluminium 6060
EPDM-pakning	ja

Montering og kompatibilitet

Monteringskanal / rilletype	øverste kanal 40 mm (glidefjeder / gevindindsats / hammerskrue)
Tagtype / underlag	tage med trapezplade
Monteringsmetode	huller boret på monteringsstedet

Fysiske egenskaber

Vægt pr. stk.	0,325 kg
Korrosionsbestandighed	ja — aluminium 6060 er modstandsdygtig over for udvendige påvirkninger
