PV monteringsprofil i aluminium 40×40 mm / 665 cm – skinne til hammerhovedbolte M10
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
PV monteringsprofil i aluminium 40×40 mm / 665 cm – skinne til hammerhovedbolte M10
PV monteringsprofil 40×40 mm med en langde pa 665 cm er en robust aluminiumsskinne beregnet til opbygning af underkonstruktioner til solcellemoduler pa skra tage. Fremstillet af aluminium 6060 kombinerer den lav egenvagt med god mekanisk styrke og naturlig korrosionsbestandighed. Profilen har to uafhangige monteringskanaler — den overste bruges til at fastgore klemmer, der holder panelerne, mens den nederste bruges til at forbinde skinnen med tagkroge, adaptere eller trekanter. Denne dobbeltkanalskonstruktion forenkler monteringen betydeligt — installatoren arbejder udelukkende fra oven, uden behov for adgang til undersiden af profilen. Skinnens langde kan yderligere foroges ved hjalp af profilsamlinger (salges separat), hvilket gor det muligt fleksibelt at tilpasse konstruktionen til tagfladens dimensioner. Profilen fas ogsa i en sortanodiseret version, der giver ekstra overfladebeskyttelse og et astetisk udseende pa tage med mork tagbelagning.
Vigtigste fordele for installatoren
- Dobbeltkanalskonstruktionen muliggor uafhangig montering af panelklemmer (overste kanal) og fastgorelse til underkonstruktionen (nederste kanal)
- Aluminium 6060 sikrer modstandsdygtighed over for korrosion og vejrpavirkninger uden behov for yderligere beskyttelse — materialet er ogsa velegnet til anodisering
- Den store langde gor det muligt at dakke store tagflader med farre samlinger, og muligheden for forlangelse med samlestykker giver fuld fleksibilitet i projekteringen
- Kompatibilitet med standard monteringstilbehor — nem tilgangelighed af skruer og motrikker pa markedet
- Lav egenvagt gor det lettere at transportere til taget og handtere profilen under installationen

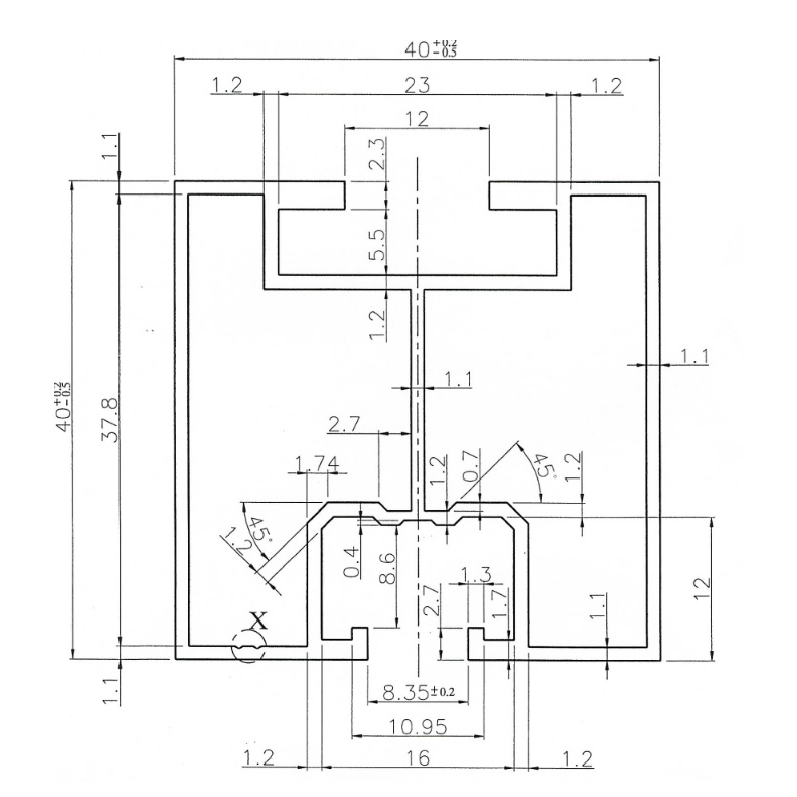

Profilens tvarsnit er designet med henblik pa optimal belastningsfordeling og bekvem montering. Den overste kanal — bredere, med en fals der gor det muligt at skubbe motrikker ind — bruges til at fastgore midter- og endeklemmer, der holder PV-modulerne. Den nederste kanal med et smallere sade er beregnet til at forbinde profilen med elementer i tagunderkonstruktionen. Profilens vagge har en tykkelse, der er valgt for at sikre stivhed i hele skinnen samtidig med at lav vagt bevares. Pa den tekniske tegning ses ogsa 45°-fasninger pa de indvendige kanter, som gor det lettere at fore fastgorelseselementer ind i kanalerne.

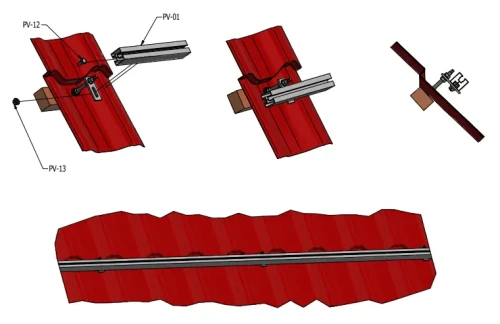

Illustrationen viser et typisk installationsskema pa et tag bekladt med tagpladeprofiler. Tagkrogen, der er fastgjort til sparet, understotter profilen, og klemmer monteret i den overste skinnekanal holder solcellemodulerne fast. Takket vare brugen af hammerhovedbolte i den nederste kanal kan profilen placeres pracist langs kroken uden behov for at bore ekstra huller — det er nok at skubbe bolten ind i kanalen og flytte den til den onskede position, for den strammes.
Tekniske data
| Længde [mm] | 6650 |
| Profil [mm] | 40×40 |
| Sportype | Til hammerboltsskinne |
| Overflade | Natur |
